对开式滑动轴承座带衬套结构设计

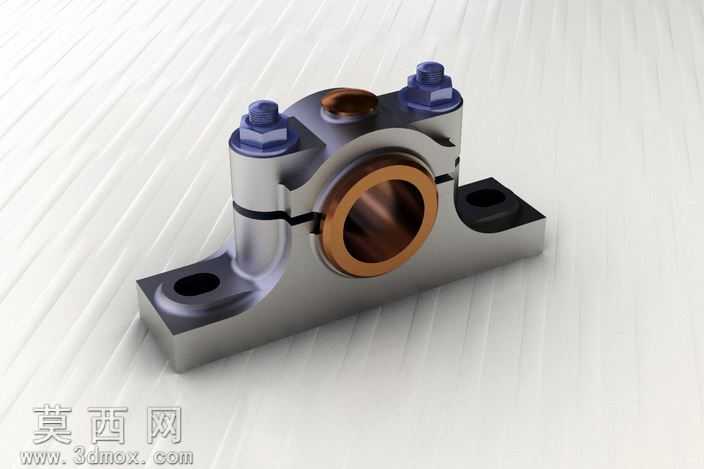

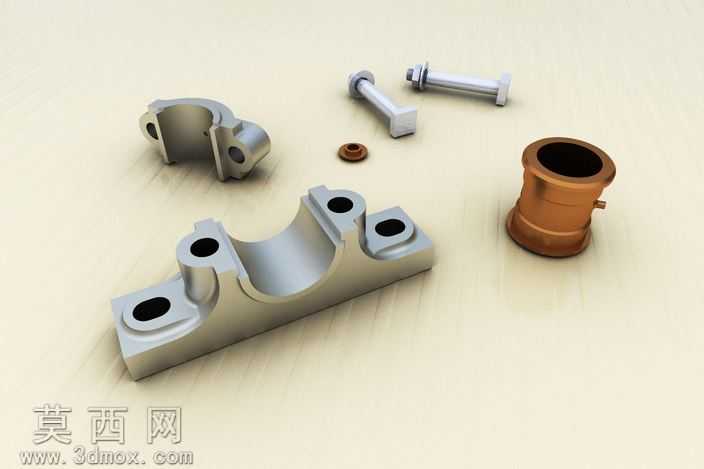

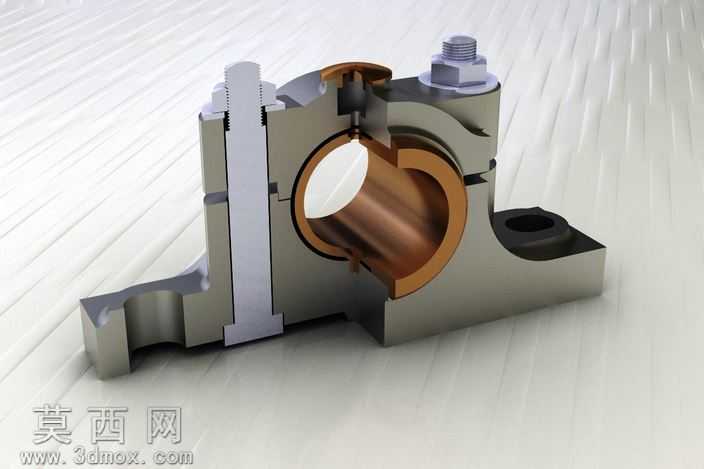

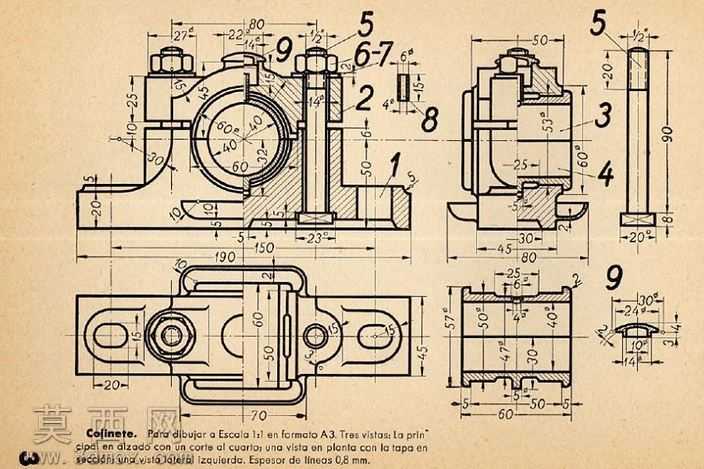

本作品为对开式滑动轴承座三维建模作品，建模过程严格遵循机械设计规范，先通过草图绘制确定底座安装孔位、轴承座主体轮廓、上下盖分型面的基准尺寸，利用拉伸、切除、倒角、圆角等基础特征完成主体结构搭建，再通过装配约束将铜质衬套、六角螺栓、注油杯等附属零件与主体完成配合，确保各部件的同轴度、安装间隙符合实际机械装配要求。渲染阶段采用金属材质分层处理：轴承座主体赋予铸钢材质，调整表面粗糙度参数模拟铸铁件哑光磨砂的金属质感，边缘处添加轻微磨损效果提升真实感；内部衬套采用锡青铜材质，调整金属反射率呈现铜合金温润的金属光泽，表面添加细微的加工纹理还原轴瓦的机加工质感；顶部紧固螺栓采用镀锌钢材材质，强化高光反射效果区分不同金属部件的视觉差异；顶部注油杯采用黄铜材质，与衬套材质形成细微的色泽区分。结构设计上采用上下对开式分型结构，通过两颗对称布置的六角螺栓实现上下盖的锁紧固定，便于后期轴类零件的安装与维护；底座设置两个对称的沉头安装孔，可通过螺栓将轴承座固定在设备安装基面，保证支撑稳定性；轴承座内部镶嵌整体式铜衬套，可在轴件运转过程中降低摩擦损耗，衬套与座体采用过盈配合设计避免运转过程中衬套发生移位；顶部设置注油杯结构，可定期向轴承摩擦面加注润滑脂，延长部件使用寿命。设计过程中充分考虑实际使用场景的需求，对轴承座的受力部位做了加厚处理，分型面处设置定位止口保证上下盖装配的同轴精度，所有棱边均做圆角过渡处理避免应力集中，安装孔位的尺寸、螺栓的规格均参照通用机械标准设计，可直接用于普通机械传动部位的支撑结构参考，模型的各零件可单独拆分编辑，方便后续根据实际使用需求调整尺寸参数，渲染输出的效果图光影柔和，材质区分清晰，完整展现了对开式滑动轴承座的结构细节与材质特征。
