印刷机配套轴承座组件结构设计

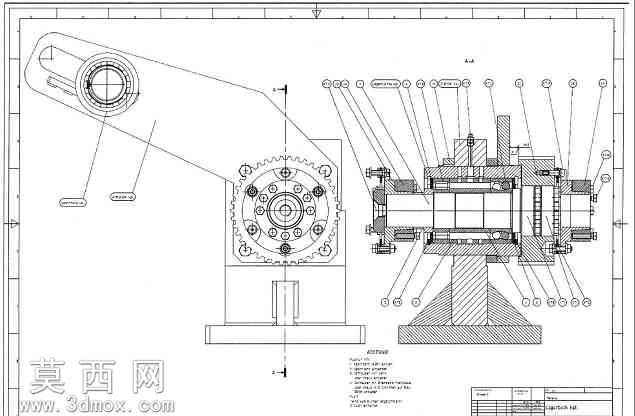

本模型为印刷机配套使用的轴承座组件三维设计成果，建模过程严格遵循机械设计规范，从实际印刷设备的传动支撑需求出发，完整还原了轴承座与周边传动、连接部件的装配关系。建模阶段首先依据工程图纸的尺寸标注，完成轴承座基体的特征构建，通过拉伸、切除、倒角等基础建模操作，精准还原底座安装孔、轴承容纳腔、侧边连接臂的结构尺寸，保证各安装位的形位公差符合装配要求。针对组件内包含的齿轮传动部分，建模时严格按照渐开线齿轮参数生成齿形特征，还原齿轮与轴承内圈、传动轴的配合关系，确保齿轮啮合的中心距、齿侧间隙符合传动设计标准。装配体构建过程中，按照实际装配顺序依次导入轴承内圈、外圈、滚动体、保持架、传动轴、端盖、密封件、连接螺栓等零部件，通过同轴、重合、平行等配合约束，完整呈现组件的装配逻辑，清晰展示轴承座对传动轴的支撑结构、齿轮传动的动力传递路径、端盖对轴承的轴向定位作用，以及密封件的防尘密封结构。材质配置阶段，根据零部件的实际使用工况赋予对应材质属性：轴承座基体采用铸铁材质，还原铸件的哑光金属质感，表面做粗糙质感处理体现铸件的工艺特征；传动轴、齿轮采用调质钢材材质，赋予金属光泽与机加工表面的细腻纹理；轴承滚动体采用轴承钢材质，呈现高硬度金属的亮面质感；密封件采用橡胶材质，还原橡胶的哑光弹性质感；连接螺栓采用标准镀锌钢材材质，还原紧固件的表面处理效果。渲染阶段采用正交视角与剖视视角结合的展示方式，既呈现组件的整体外部轮廓与安装结构，也通过剖视效果展示内部轴承的装配关系、齿轮的啮合状态、各零件的配合间隙，让观者可以清晰理解该轴承座组件在印刷机传动系统中的支撑与传动作用。设计过程中充分考虑印刷机连续运转的工况需求，在轴承座的结构设计上预留了润滑通道，加强了安装底座的结构强度，侧边的连接臂结构用于安装印刷机的相关辅助部件，整体结构紧凑，安装定位精准，可直接用于印刷机传动系统的结构参考、装配教学以及相关零部件的加工参考，完整还原了工程图纸中的所有设计细节，各零部件之间无干涉，装配关系符合实际机械装配的工艺要求。
