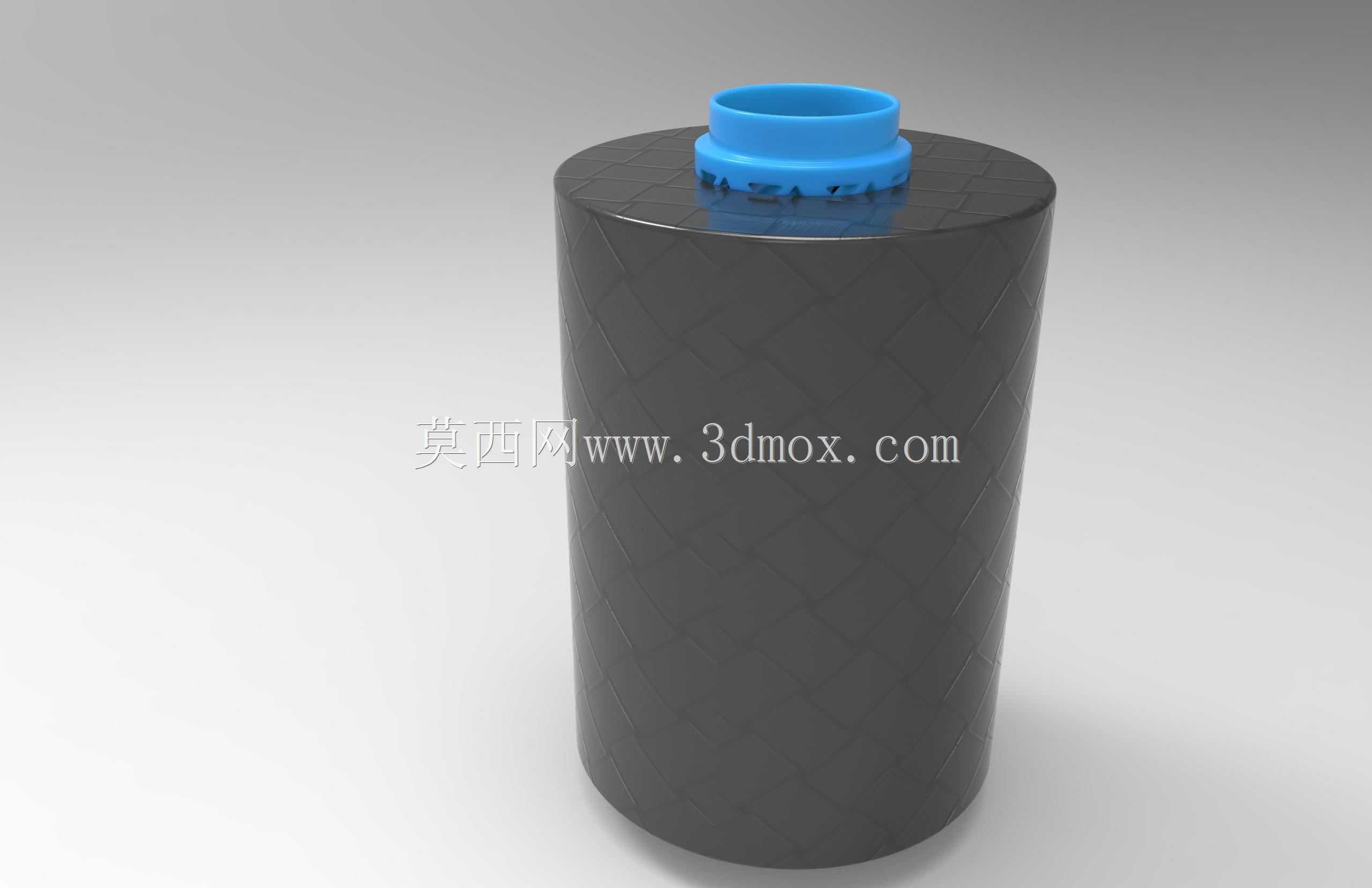

带蓝色端盖圆柱型绕线骨架结构

这类绕线骨架主要应用在电磁类元器件的生产装配环节，作为漆包线的缠绕承载基体，常见于小型电磁阀、电磁感应模块、低压继电器的配套组件中，日常接触的流体控制回路、小型电磁驱动机构、信号感应装置里都能见到这类结构的身影。从结构设计来看，主体采用圆柱型腔体结构，外部缠绕区域做了哑光防滑纹理处理，这种纹理并非装饰用途，而是在绕线作业时增加漆包线与骨架外壁的摩擦力，避免绕线过程中出现排线滑移、层间错位的问题，能有效提升绕线的整齐度，降低匝间短路的潜在风险。顶部的蓝色端盖采用台阶式限位结构，凸起的环形挡边刚好卡在绕线区域的上沿，一方面作为绕线的上限位边界，控制漆包线的缠绕高度，避免漆包线超出骨架端面造成装配干涉，另一方面端盖上的均匀齿状卡槽，是用来卡合外部绝缘护套或者定位插片的，装配时不需要额外打胶固定，依靠卡槽的过盈配合就能实现端盖与主体的可靠连接，提升装配效率。在安装边界的考量上，主体圆柱的外径尺寸适配常规小型电磁元件的安装腔内径，顶部蓝色端盖的外径略大于主体圆柱外径，装配时端盖的下沿可以直接抵在安装腔的定位台阶上，不需要额外设计轴向定位结构，轴向的安装公差可以通过端盖与台阶的贴合面自然补偿。骨架的中心通孔做了光滑内壁处理，一方面可以供铁芯或者导磁棒穿过，保证导磁部件的同轴度，降低磁路损耗，另一方面光滑内壁可以避免穿装导磁部件时刮伤部件表面的绝缘层。设计过程中还考虑了绕线后的绝缘防护需求，主体外壁的纹理深度控制在合理范围，不会因为纹理过深导致漆包线的绝缘漆被硌破，同时纹理的排布方向与绕线方向适配，自动绕线设备作业时，排线机构可以顺着纹理的导向实现均匀排线，不需要额外调整排线参数。顶部的蓝色端盖采用绝缘性能优异的工程塑料材质，和主体的黑色耐温工程塑料形成材质搭配，既满足不同部位的性能需求，也能通过颜色区分快速识别装配方向，避免生产过程中出现端盖装反的问题。这类骨架的结构没有多余的冗余设计，所有的外形特征都服务于绕线作业、装配定位、绝缘防护这几个核心功能，在满足电磁元件电气性能要求的前提下，尽可能简化了装配工序，适合批量自动化生产装配。
