VGA视频信号传输接口连接器三维建模

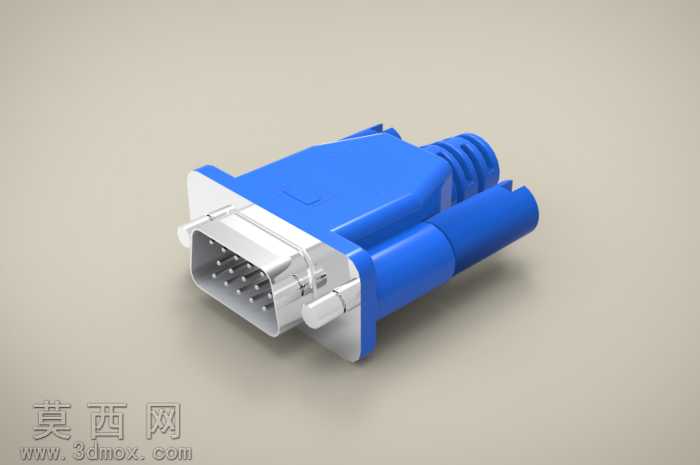

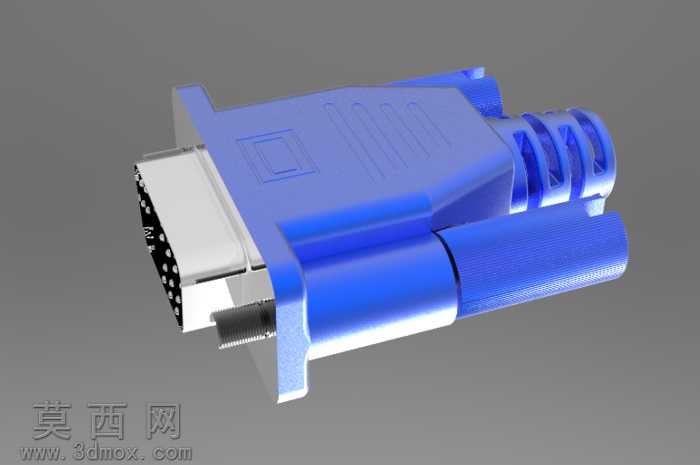

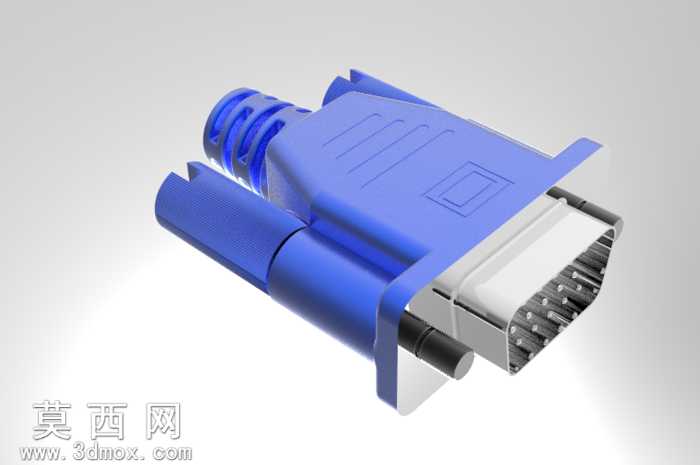

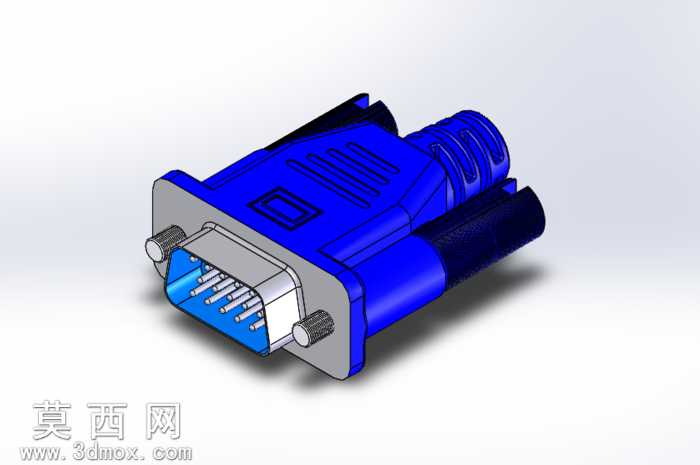

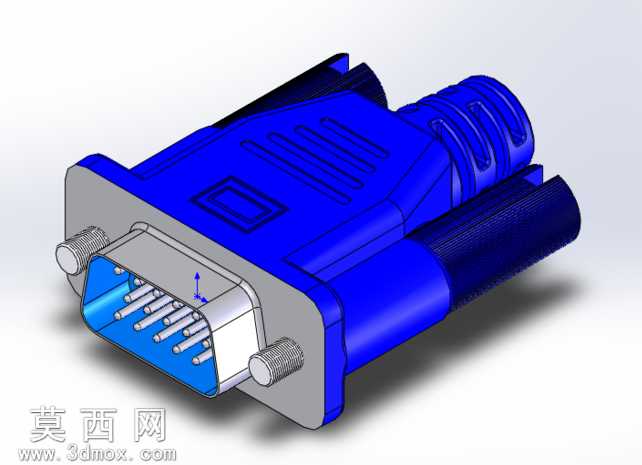

本模型为VGA视频信号传输接口连接器的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先针对接口的公头插针结构进行精准还原，按照标准VGA接口的15针排布规则，逐一对每根插针的直径、长度、排布间距进行参数约束，确保插针阵列的位置公差符合实际工业生产的尺寸规范。模型主体外壳部分采用分区域建模思路，前端金属屏蔽壳体通过拉伸、切除、圆角等基础特征完成结构搭建，还原了金属壳体两侧用于锁紧固定的螺丝柱结构，对螺丝柱的外螺纹细节、端部滚花防滑纹理进行了精细化刻画，保证装配结构的还原度。后端蓝色塑料绝缘护套部分，通过曲面放样、抽壳等特征完成腔体构建，还原了护套表面的防滑凹槽、加强筋结构，同时对护套尾部的线缆出线口做了渐变收束的曲面处理，还原真实产品的线缆防护结构。材质渲染阶段，前端金属屏蔽壳与插针部分赋予哑光镀镍金属材质，调整金属材质的反射粗糙度参数，模拟真实金属件的磨砂质感，避免过度反光造成的失真；两侧锁紧螺丝赋予不锈钢金属材质，突出金属件的光泽差异；后端蓝色塑料护套赋予深蓝色哑光工程塑料材质，调整材质的漫反射颜色与粗糙度参数，还原PVC塑料的细腻磨砂质感；插针端部的接触部位赋予亮面锡焊金属材质，区分不同金属部件的材质差异。结构设计上完整还原了VGA接口的装配逻辑，金属屏蔽壳与内部插针基座的卡扣连接结构、护套与金属壳体的卡合结构均做了可装配的间隙预留，所有部件的配合公差按照实际产品的装配标准进行参数设置，既保证模型外观的还原度，也可用于后续的装配干涉检查、结构验证工作。建模过程中优先采用参数化草图驱动特征的方式，所有关键尺寸均添加全局参数关联，方便后续针对不同规格的VGA接口进行尺寸修改与模型迭代，模型的圆角过渡、壁厚均匀性均经过检查，避免出现建模过程中的破面、特征重叠等问题，渲染阶段采用三点布光方式，主光从侧上方打亮模型主体结构，辅光补充暗部细节，轮廓光勾勒模型边缘，最终呈现出清晰展示接口各部分结构细节的渲染效果，可用于电子配件结构展示、教学演示、产品设计参考等场景。
