传统阶梯式结构斋浦尔雨水收集装置

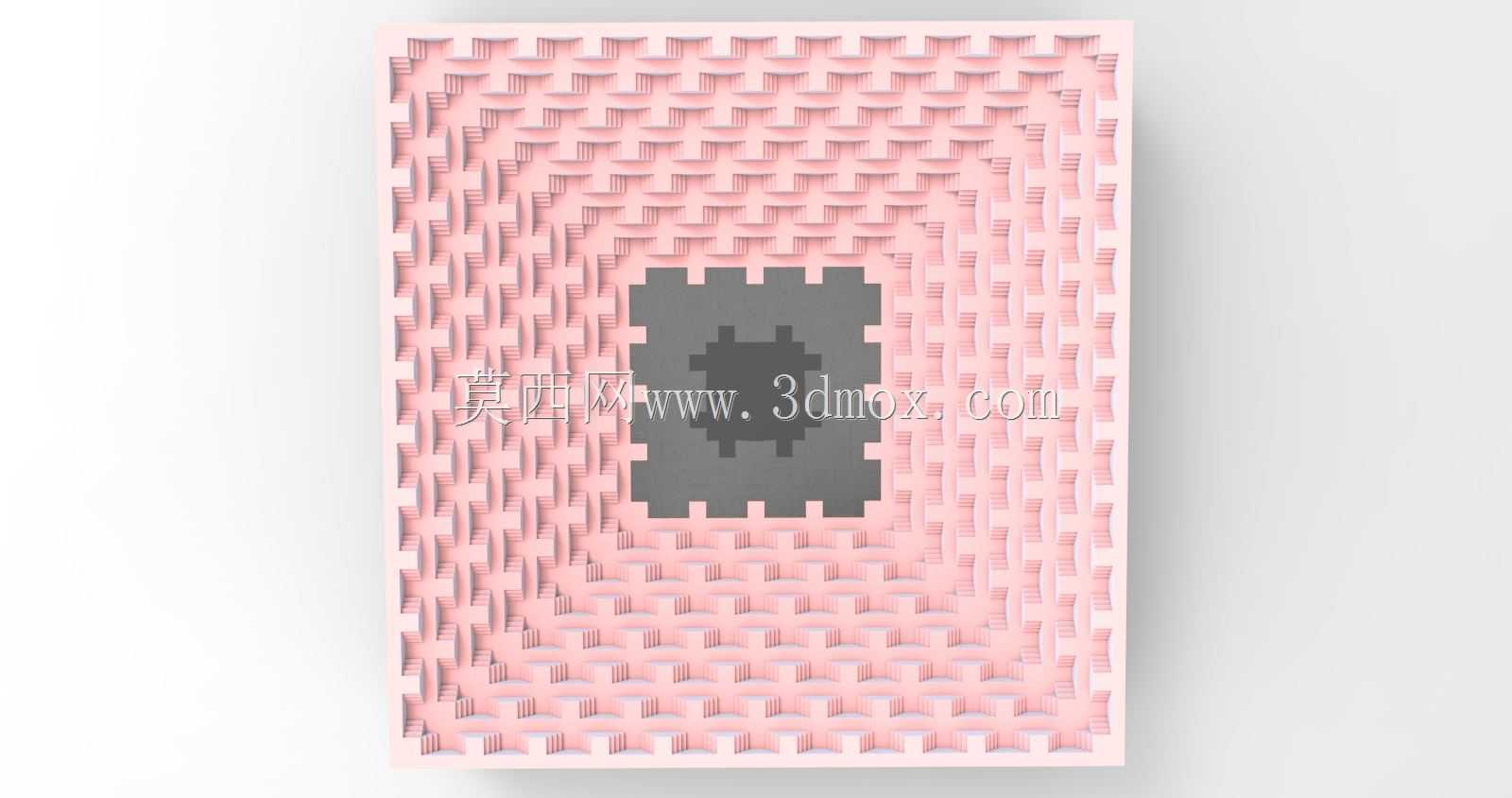

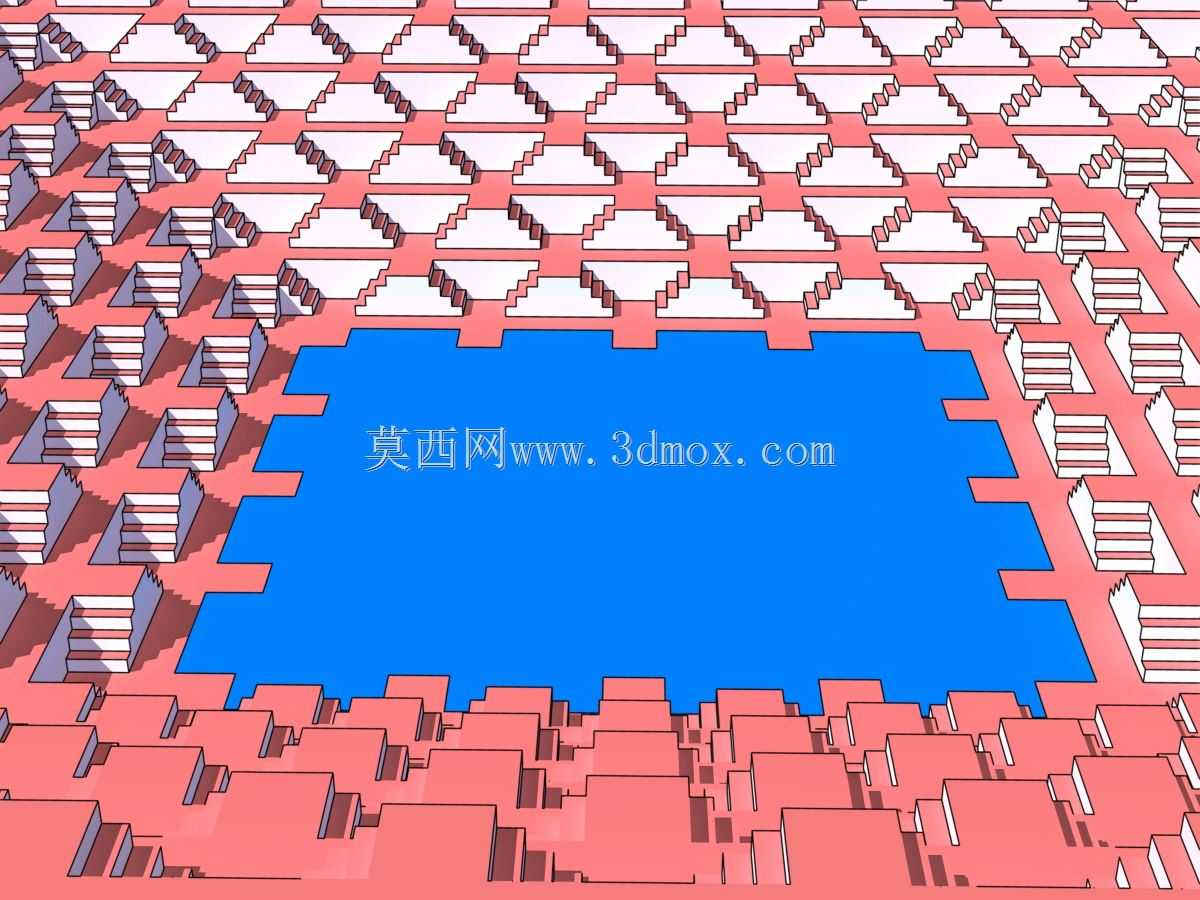

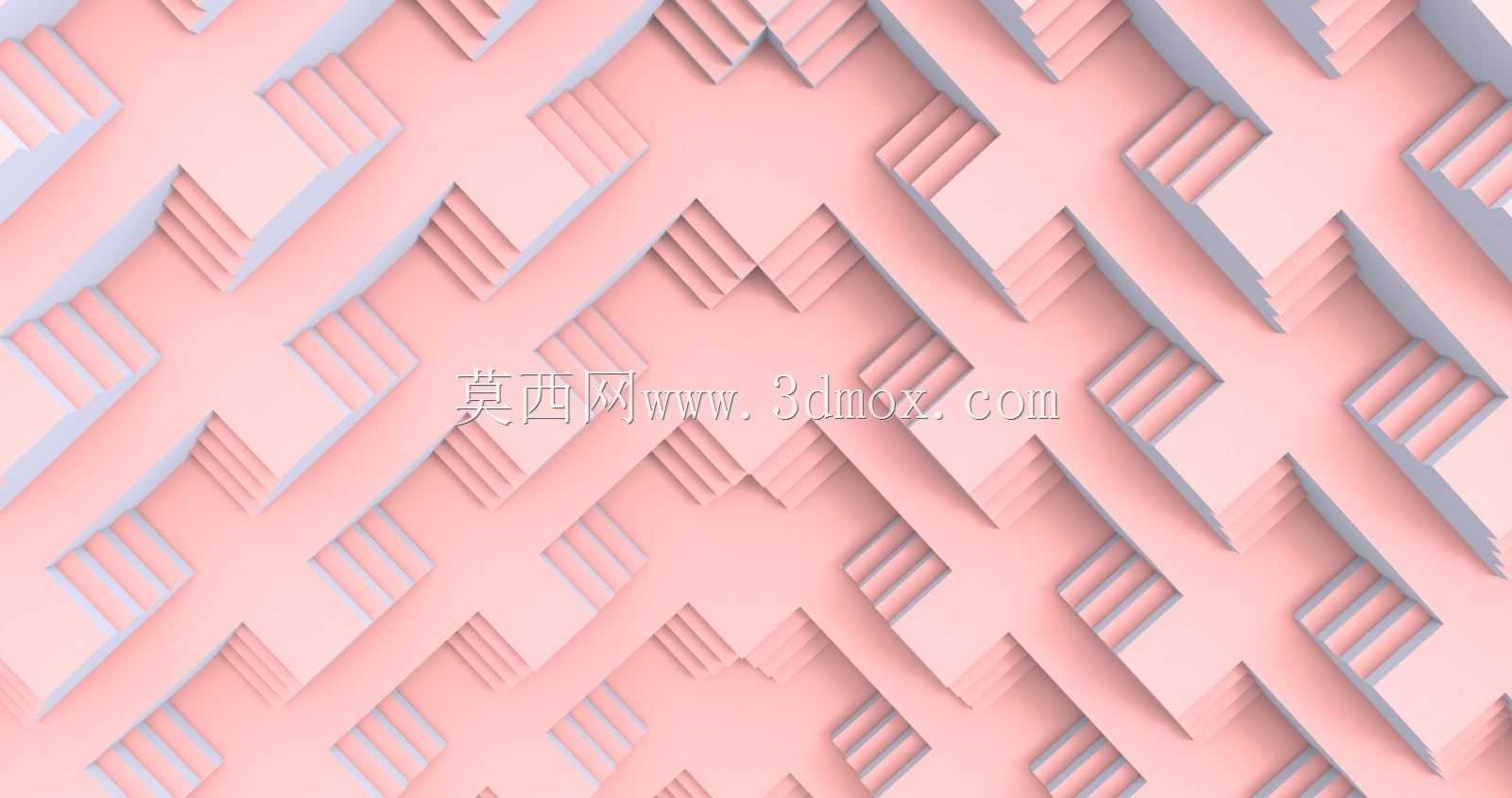

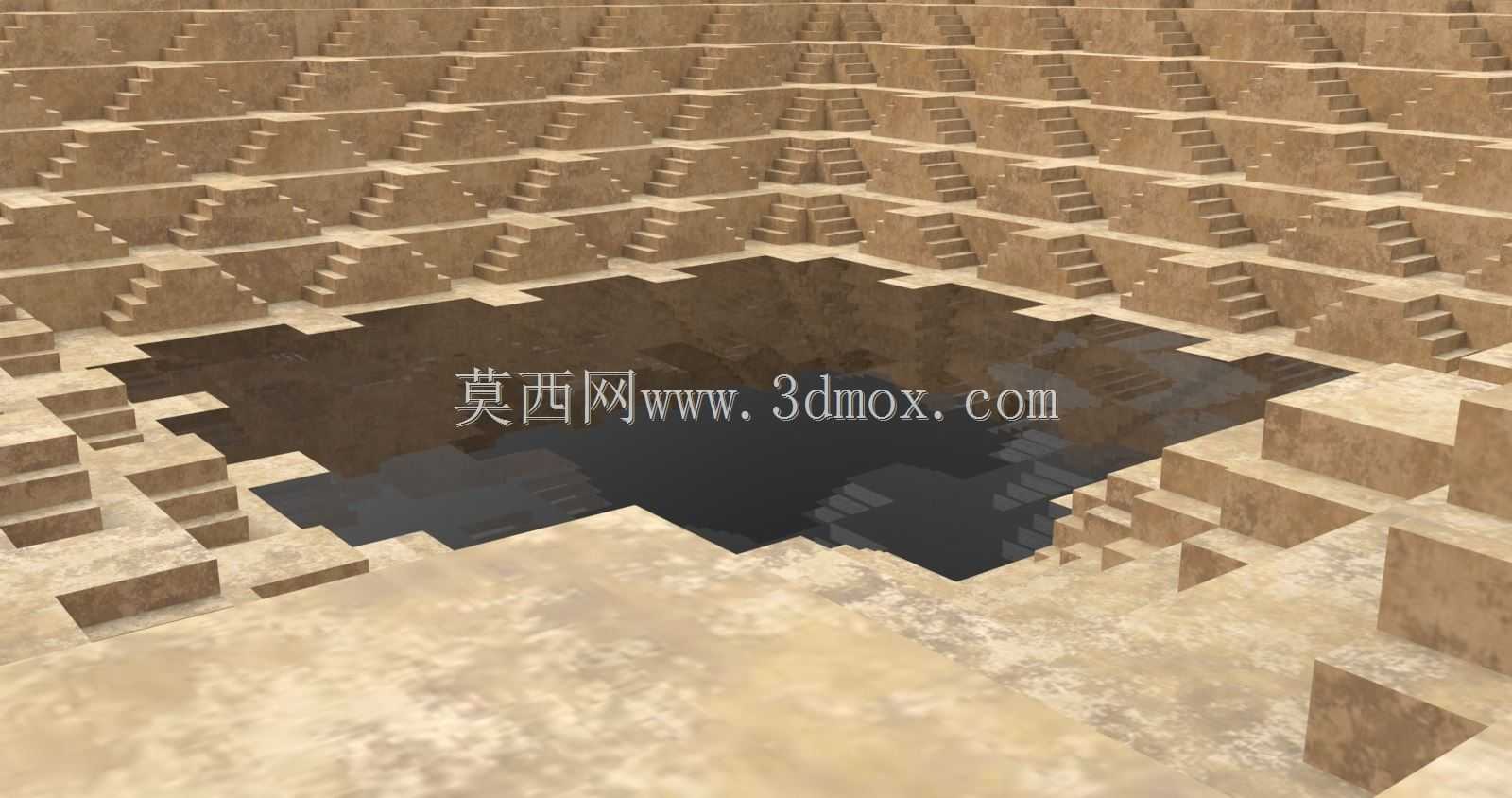

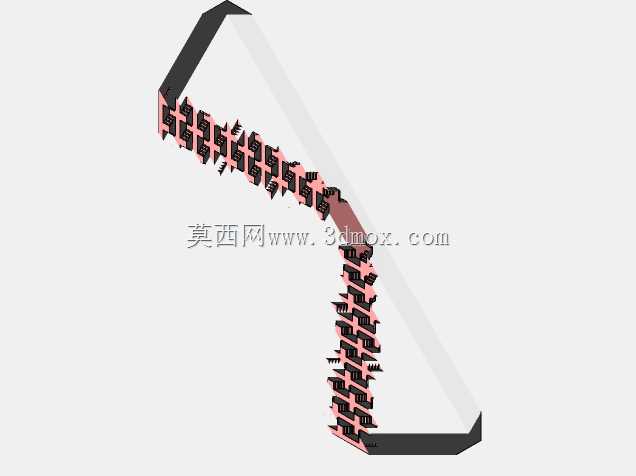

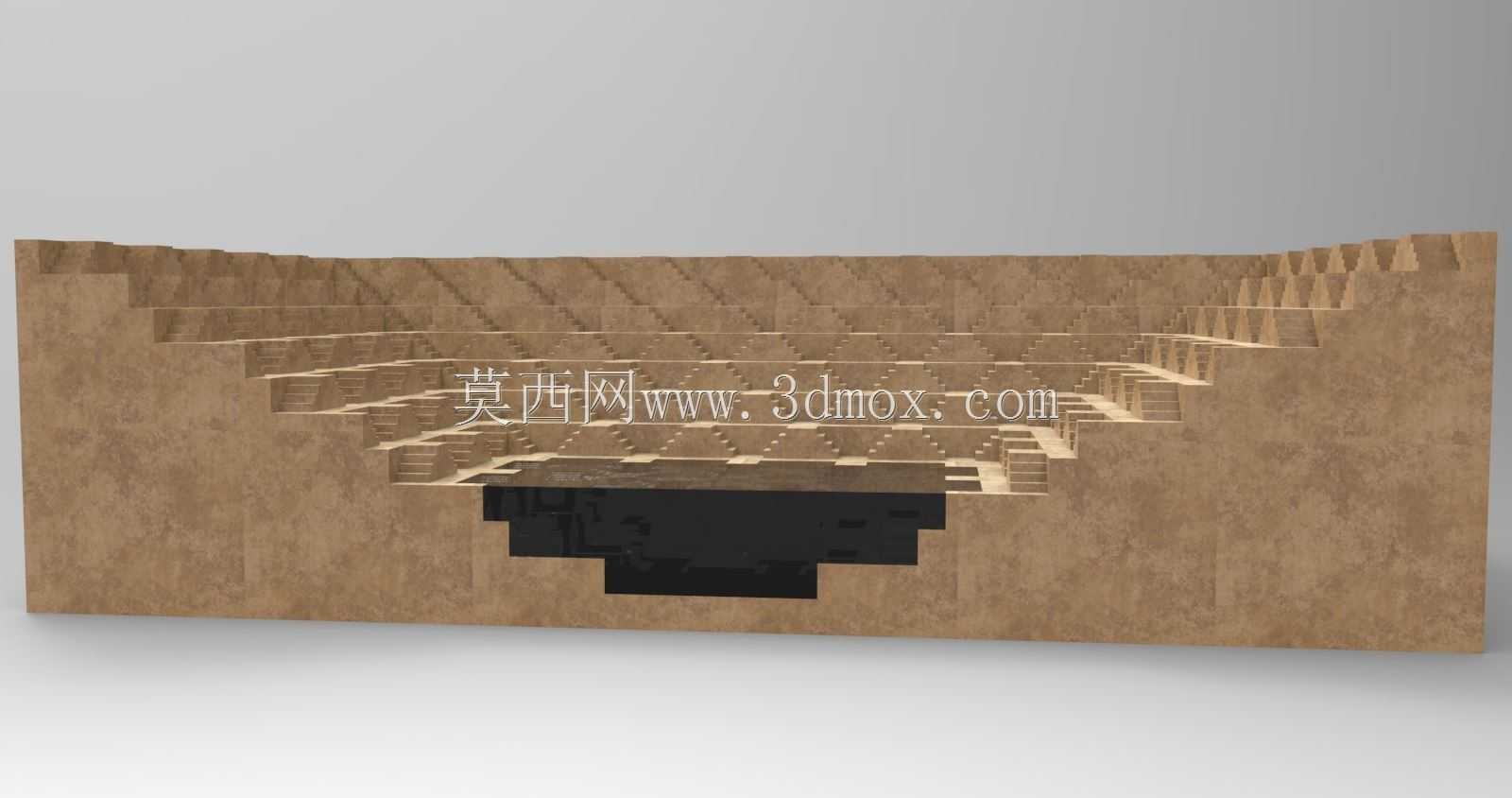

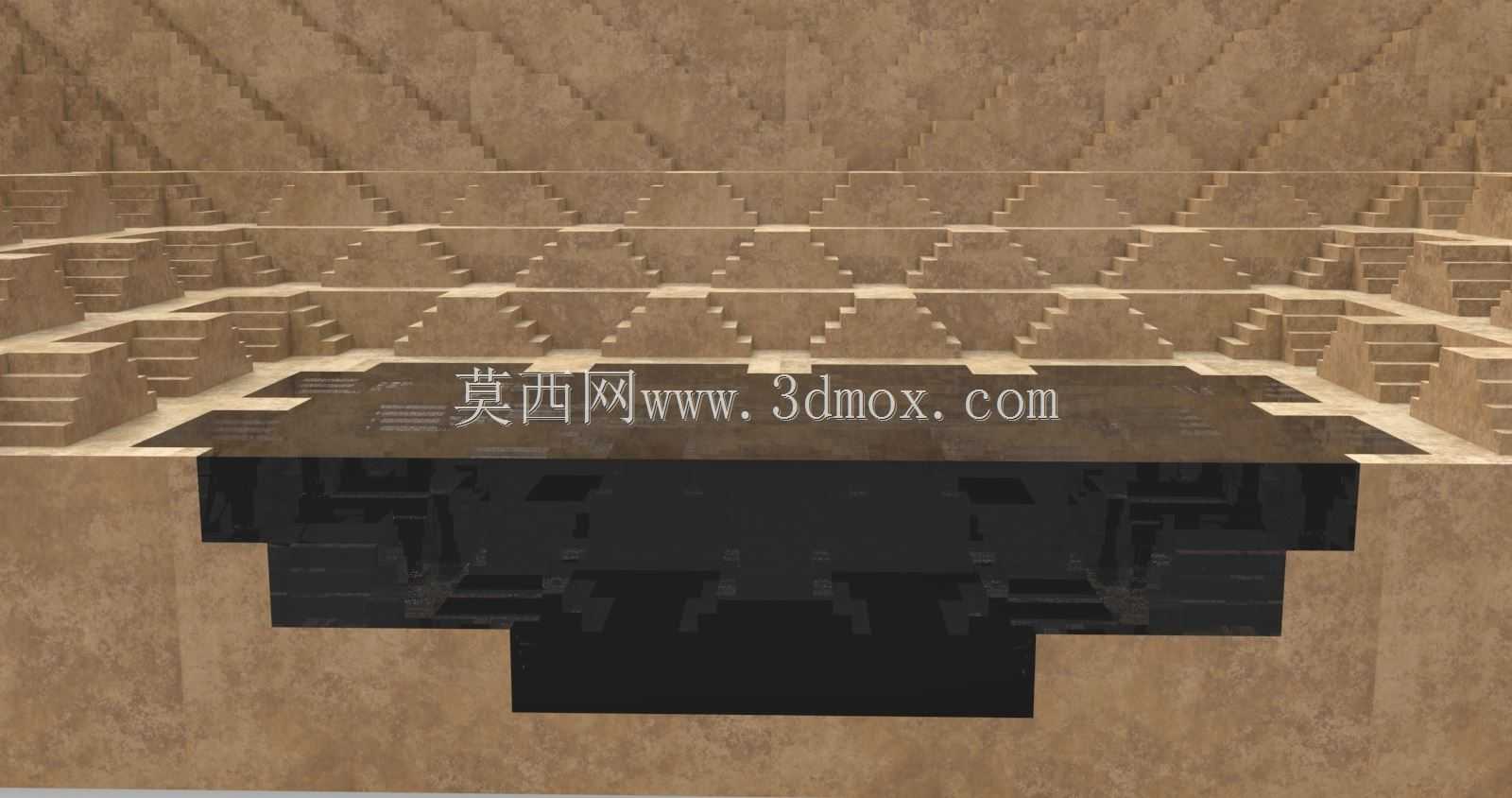

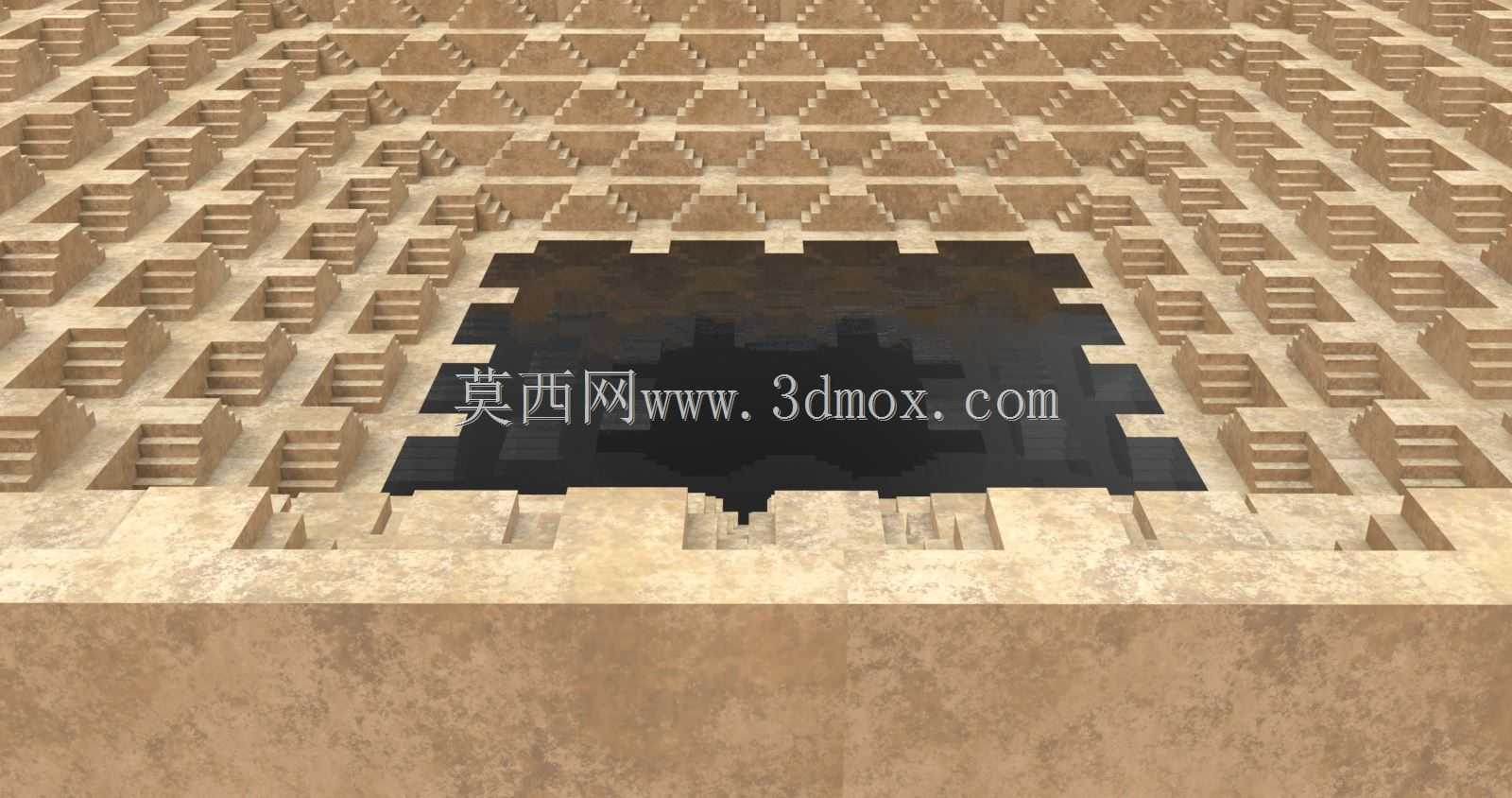

这款阶梯式雨水收集装置的设计脱胎于传统干旱区域的民用集水设施，核心功能是承接自然降雨并完成储水，为周边居民提供稳定的非饮用水取用来源，在降水时空分布不均的区域，这类设施能有效留存雨季降水，缓解旱季取水困难的问题。从结构设计思路来看，装置采用下沉式中心储水区设计，中心区域为平整的储水空间，四周采用逐层抬升的阶梯式格构结构，这种结构一方面可以扩大集水的承接面，降雨时落在阶梯结构上的雨水会顺着阶梯坡面汇入中心储水区，提升集水效率；另一方面阶梯结构可以作为人员行走的步道，居民取水时可以沿着阶梯走到距离水面更近的位置，无需借助额外的攀爬设施，适配人工拎桶取水的使用场景。从结构受力角度分析，四周的格构式阶梯采用交错排布的凹凸单元，每个单元的台阶高度控制在150mm左右，符合人体工程学的步幅要求，同时格构的镂空设计可以减少结构整体的材料用量，降低建造成本，还能在降雨时过滤掉部分随水流冲刷下来的大体积杂物，避免大块枯枝、石块直接进入中心储水区造成淤积。中心储水区的边界采用阶梯式收边，随着储水量变化，水面会沿着阶梯边缘升降，居民可以根据水面所在的阶梯位置直观判断剩余储水量，无需额外设置液位观测装置。在安装边界方面，这类装置通常设置在地势相对低洼的区域，周边需要预留不小于1.2米的通行空间，方便居民携带取水容器进出，装置整体的外轮廓为正方形，中心储水区占整体投影面积的35%左右，足够的阶梯区域可以同时容纳十余人同时取水作业，不会出现通行拥堵的情况。在实际应用场景中，这类集水装置除了承接直接降雨，还可以通过周边的引流渠将附近硬质屋面、地面的径流雨水导入装置内，进一步提升集水量，阶梯的格构缝隙可以在雨水流入储水区的过程中完成初步的沉沙过滤，减少储水区底部的泥沙淤积，降低日常清淤的频率。不同于现代一体化储水设备，这种阶梯式结构的集水装置没有复杂的管路和控制部件，后期维护仅需要定期清理格构缝隙和储水区底部的沉积物即可，维护门槛极低，适配缺乏专业运维人员的乡村或老旧聚落使用。结构的阶梯单元采用等尺寸模块化设计，建造时可以采用预制构件拼接，施工难度低，即使是没有专业施工经验的人员也能完成组装搭建，单个阶梯构件的重量控制在单人可搬运的范围内，不需要大型吊装设备辅助施工，适配交通不便的偏远区域建设需求。
