惠而浦冰箱替换用木质把手结构设计

在家电维修与个性化改装场景中，冰箱门把手作为高频接触的操作部件，长期受开合拉力、手部汗液侵蚀、意外磕碰影响，容易出现断裂、表面磨损、松脱等失效问题，原厂配件往往存在采购周期长、配色与改装需求不匹配的问题，采用实木材质通过CNC四轴加工制作替换把手，既能满足结构强度要求，也能适配不同家居风格的外观改装需求。

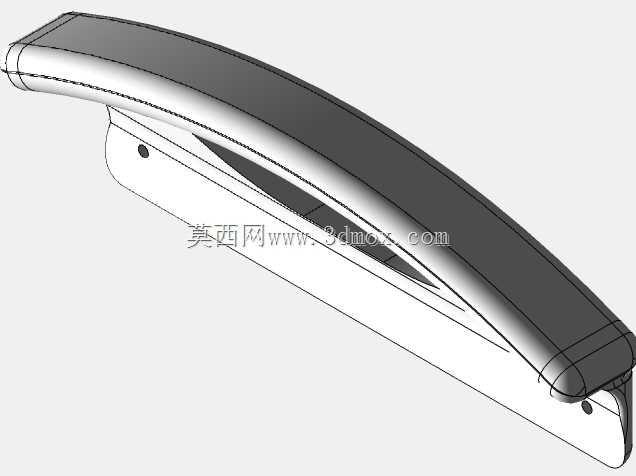

这款把手的设计首先围绕安装边界展开，建模阶段完全匹配惠而浦对应型号冰箱门体的预装孔位间距，安装座的卡扣凸台尺寸与门体内衬的卡槽完全契合，不需要对原有冰箱门体做任何打孔、切削改动，直接替换原有损坏把手即可完成装配，安装后把手与门体表面的贴合间隙控制在0.2mm以内，避免缝隙积灰影响清洁。把手的握持段采用符合人体工学的弧面设计，横截面为带圆角的椭形结构，握持时的受力面均匀分布在手掌掌心与指节位置，开合冰箱门时不需要过度用力抓握，表面做圆弧过渡处理没有尖锐棱角，避免日常使用中磕碰划伤。

从加工适配性角度，模型的曲面造型完全适配四轴CNC的加工路径规划，所有曲面的曲率变化平缓，没有倒扣、极小内圆角等需要特殊刀具加工的特征，加工时只需要一次装夹即可完成握持段的全曲面铣削，两端安装座的平面、安装孔特征可在同一工序下完成加工，不需要二次装夹找正，能有效减少加工误差，提升成品的装配精度。材质选用硬木制作时，把手的结构强度完全满足日常开合的拉力要求，木质的触感相比原厂塑料把手更温润，冬季使用不会有冰手的触感，也可以根据家居装修风格做不同的木蜡油、漆面处理，实现外观的个性化定制。

结构设计上，安装座内部做了加强筋结构，在保证木质构件强度的同时尽可能减少不必要的材料去除，控制整体重量，避免长期使用后因自重导致安装位松脱。把手与门体接触的安装面做了微度的内凹处理，装配后能紧密贴合冰箱门的曲面弧度，不会出现局部翘起的问题，安装孔位的深度做了限位设计，装配时螺丝拧入到位后不会顶穿门体内衬，也不会因拧入深度不足导致把手固定不稳。日常使用场景下，这款把手能承受不小于150N的垂直拉力，完全满足冰箱门日常开合的受力需求，木质构件的抗疲劳性能优于普通ABS塑料把手，长期反复开合使用也不容易出现应力断裂问题。
