手摇式撒播播种设备结构设计

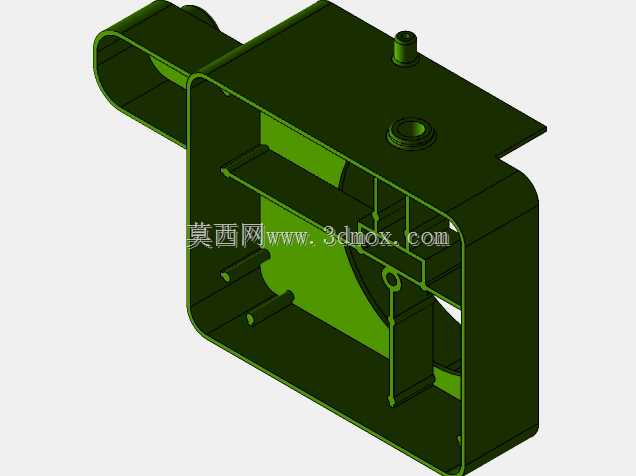

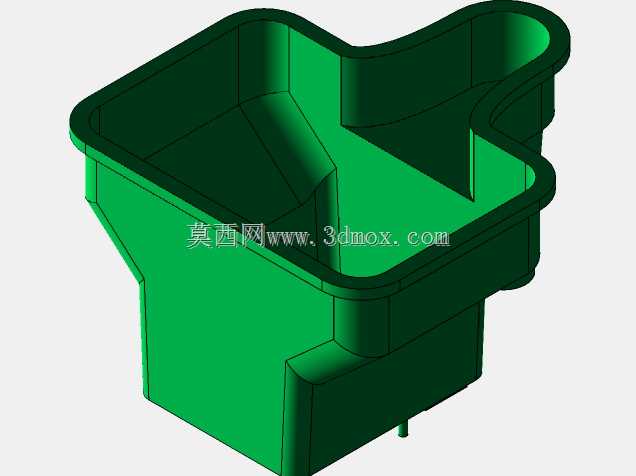

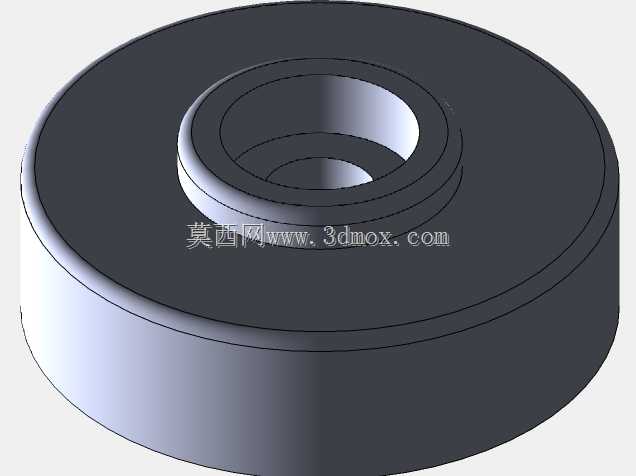

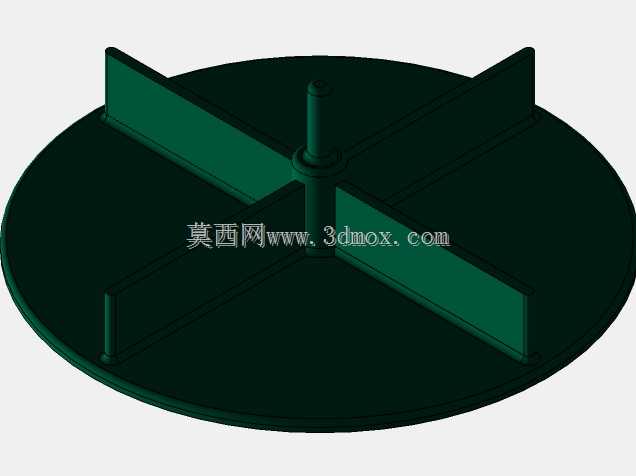

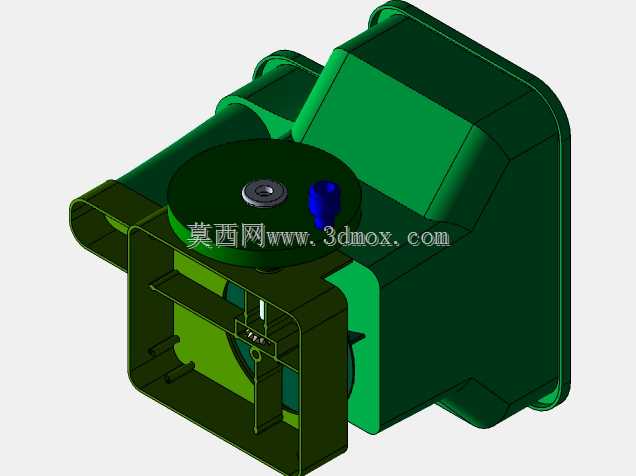

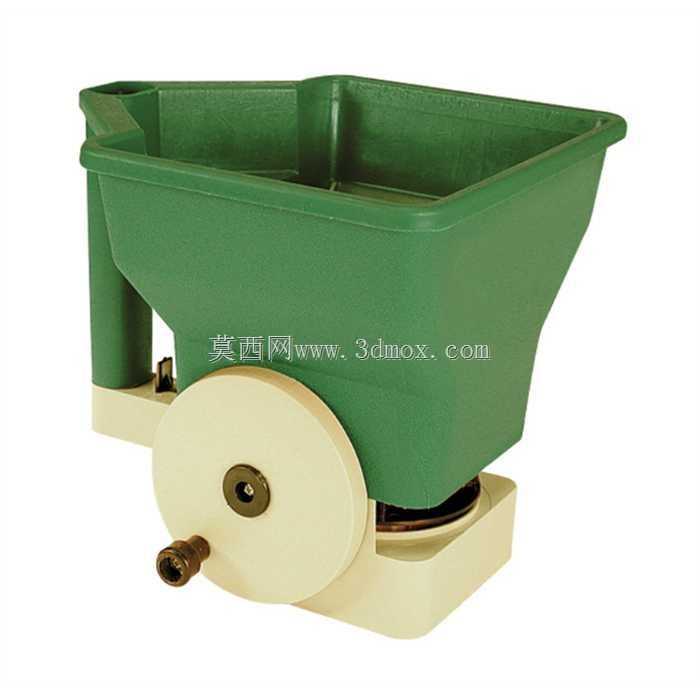

这款手动撒播设备主要面向小面积农田、庭院菜园、草坪养护等场景的作业需求，可完成颗粒种子、颗粒化肥、融雪剂等散粒物料的均匀撒施作业，无需外接动力源，单人即可手持操作，适配丘陵零散地块、大棚边角区域等大型农机无法进入的作业空间，也可用于家庭园艺场景的草种播撒、花肥施加作业。从结构设计来看，设备上部采用上宽下窄的梯形料斗结构，料斗边缘做加厚卷边处理，既提升了装料时的结构抗形变能力，也避免装料过程中颗粒物料洒落，料斗侧壁设置的导流斜面可保证物料依靠自重持续向出料口滑落，避免物料架桥卡滞。料斗下方的出料控制区域通过调节挡板开度控制物料下落流量，可根据不同物料的粒径、撒播密度需求调整出料间隙，适配草种、蔬菜种、复合肥等不同粒径的散粒物料。下部的播撒轮采用偏心拨料结构，摇动手柄时带动播撒轮匀速转动，将下落的物料均匀向侧方甩出，播撒幅宽可通过摇转速度控制，正常作业状态下幅宽可覆盖1.5-2米范围，满足小区域作业的效率需求。设备的手持握柄设置在料斗侧后方，握持位置与设备重心重合，作业时可减少手腕承重，长时间操作不易产生疲劳，底部的支撑底座可在装料、临时停放时平稳放置在地面，无需额外扶持。从安装边界来看，设备整体无额外外接安装接口，所有结构集成在手持主体上，料斗容量约5升，满载状态下整体重量不超过3千克，适配单人手持作业的承重范围，播撒轮与料斗出料口的间隙控制在2-8毫米可调范围，既保证大颗粒物料可顺利通过，也避免小颗粒物料无控制自流。结构设计上所有转动部位均采用免润滑的耐磨衬套，适配户外多尘、潮湿的作业环境，无需频繁维护保养，料斗采用一体成型结构，无拼接缝隙，避免物料残留腐蚀结构件，播撒轮与手柄的连接部位设置防松卡扣，作业过程中不会出现手柄脱落、播撒轮卡滞的问题。
