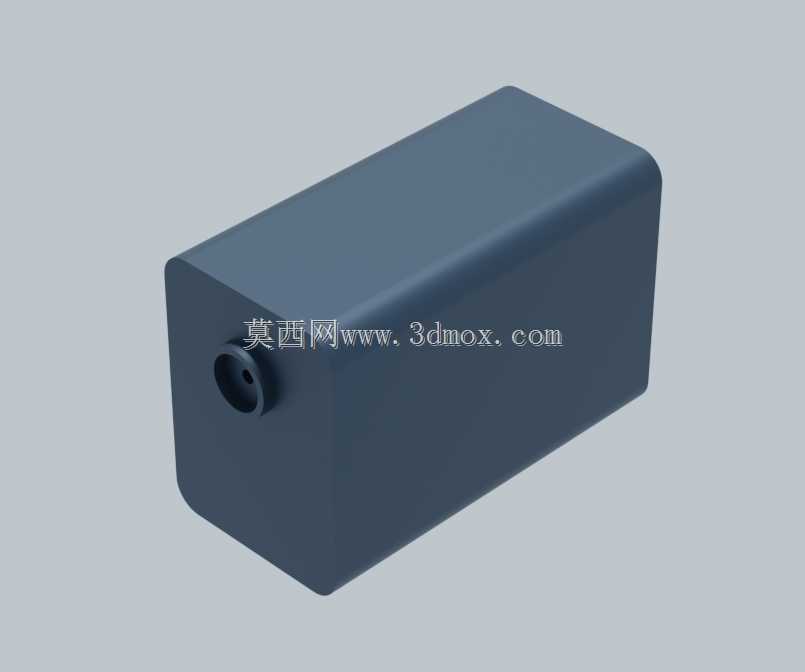

通用矩形结构激光发射器件三维数模

这款矩形结构的激光发射器件，在工业现场的应用场景覆盖极广，从自动化产线的定位标线、设备工位的到位检测，到小型加工设备的激光指示、实验平台的光路搭建都能适配，区别于常见的圆柱形激光头，方正的壳体在安装适配性上有独有的优势。从实际使用角度出发，这类器件的核心功能是输出稳定的定向激光束，作为定位基准或者检测光源使用，设计时首先考虑的是安装的便利性，矩形的外壳可以直接贴合设备的安装平面，不需要额外设计弧形适配座，在铝型材框架、钣金设备壁板上固定时，只需要对应壳体上的安装孔位打沉孔即可，不会出现圆柱件夹持时容易转动、光轴偏移的问题。设计思路上，壳体采用一体化的矩形拉伸结构，整体没有多余的外露凸起，一端预留的接线孔做了内凹处理，接线完成后可以套上护线套，避免线缆弯折断裂，也能减少车间内的切削液、粉尘进入壳体内部；另一端的激光输出端做了小尺寸的凸台结构，凸台上预留的透镜安装孔同轴度公差控制在0.02mm以内，保证激光束出射方向和壳体基准面的平行度，不需要额外调整光轴角度就能满足大部分场景的使用要求。外形尺寸上，整体采用紧凑的小体积设计，长度方向预留了足够的内部空间容纳驱动电路板与激光二极管，宽度和高度控制在适配常规安装空间的范围，安装边界清晰，壳体的六个平面都可以作为安装基准面，不管是卧式贴装在设备台面，还是立式固定在支架侧面，都能保证出光方向的准确性。在结构细节上，壳体的棱边做了小尺寸的倒圆角处理，既避免安装时划伤操作人员，也能减少应力集中，提升壳体的抗磕碰能力，内部预留的电路板安装柱和壳体一体成型，不需要额外加装固定柱，减少装配工序。对于做设备改造或者非标设计的工程师来说，这类矩形激光器的数模可以直接导入装配体，不需要额外绘制外形轮廓，在做安装空间校核、干涉检查时能节省大量建模时间，出光端的基准面可以直接作为光路基准，在装配体里模拟光路走向时，能快速确定传感器、反射镜的对应安装位置，避免实际装配时出现光轴不对正、需要反复调整安装座的问题。
