工业设备用方形侧面凸轮安装支座结构

　　在自动化装配、光学检测、小型精密输送这类对传动精度有明确要求的设备里，侧面凸轮的安装定位精度直接决定了整套间歇传动机构的运行稳定性，这款方形凸轮支座就是为这类侧装凸轮结构专门设计的承载固定件。从实际使用场景来看，这类支座常被布置在设备安装板的内侧位置，不需要额外做凸台定位，依靠自身四个角的沉头安装孔就能直接锁附在设备基板上，安装完成后支座本体的上表面与基板保持平行，不会因为安装面的落差导致凸轮轴出现偏斜。

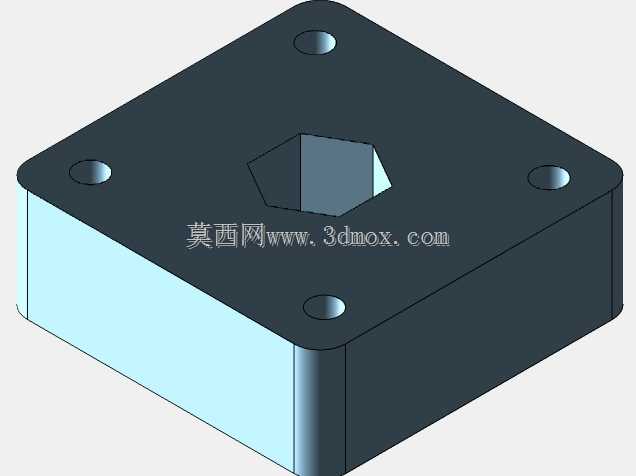

　　从功能特性上看，支座中心开设的异形通孔是专门匹配凸轮轴的安装定位需求，孔型不是常规的圆孔，而是带定位切面的异型结构，凸轮轴穿入后不需要额外加装键销就能限制周向转动，避免凸轮在往复摆动过程中出现跟转打滑的问题，这个设计在小载荷的精密传动场景里能省掉不少轴系固定的冗余零件，也能压缩整个传动单元的轴向安装空间。支座的四个安装孔采用沉头设计，锁附螺丝后螺丝头完全沉入支座本体内部，不会突出上表面干涉凸轮的摆动行程，也不会在设备调试过程中刮蹭到周边的管线或者其他运动部件。

　　设计思路上，这款支座没有采用复杂的异形结构，整体为方正的块式结构，四个边角做了小尺寸的圆角过渡，一方面是避免加工过程中锐边崩口，另一方面在安装调试时也能减少锐角对操作人员的划伤风险。支座的厚度经过匹配计算，刚好能覆盖凸轮轴的支撑段长度，不需要额外加装轴套就能给凸轮轴提供足够的支撑跨度，避免轴端受径向力时出现挠曲变形。从安装边界来看，这款支座的外轮廓为规则正方形，四个安装孔的中心距按照标准的安装孔位阵列设计，在做设备布局时不需要单独绘制复杂的安装空位，直接按照正方形轮廓预留安装区域即可，相邻安装孔之间的间距留足了扳手操作空间，锁附螺丝时不需要特殊工具，用常规内六角扳手就能完成安装。

　　在实际设备装配过程中，这类侧装凸轮支座往往承担着凸轮机构的基准定位作用，支座的安装面平面度直接决定了凸轮的摆动平面是否与传动从动件的运动平面重合，因此这款支座的上下安装面都采用了平磨加工的工艺要求，安装后不会出现翘曲问题。和常规的立式凸轮支座不同，这款支座是为侧面布置的凸轮结构设计，凸轮的摆动平面平行于设备安装基板，从动件的运动方向也沿着基板平面布置，这种布局方式能大幅降低整套传动机构在垂直于基板方向的空间占用，适合用在内部空间紧凑的小型精密设备里，比如视觉检测工位的镜头切换机构、小型物料分拨工位的摆杆驱动机构里都能用到这类支座。

　　从受力角度考虑，这款支座采用整体式块体结构，没有拼接或者薄壁结构，在承受凸轮往复摆动带来的交变径向载荷时，不会出现连接松动或者结构变形的问题，日常维护时只需要定期检查安装螺丝的锁附力矩即可，不需要做额外的校准调整。支座中心的异型安装孔和凸轮轴的配合采用小间隙配合，装配时不需要大力敲击就能顺利装入，同时配合间隙控制在合理范围内，不会因为间隙过大导致凸轮摆动时出现窜动，影响传动精度。在做三维建模选型时，这款支座的所有安装尺寸都做了参数化处理，设计人员可以根据实际使用的凸轮轴尺寸调整中心孔的大小，也可以根据安装空间的需求调整四个安装孔的中心距，不需要重新绘制整体结构，能大幅缩短结构设计的周期。
