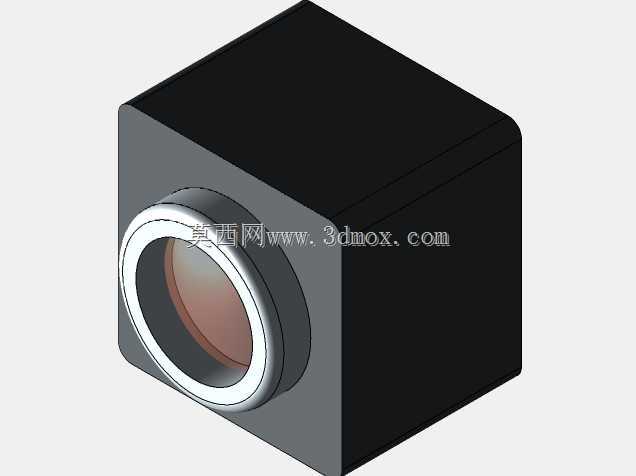

紧凑型立方体工业视觉检测相机结构

　　这套立方体小型成像相机的结构建模，最初是围绕产线视觉工位的紧凑安装需求展开的。在3C电子装配线、锂电电芯外观检测工位、医药包装字符核验段这类空间局促的场景里，相机往往不能占用过多机架纵深，还要避开周边机械手、送料轨道的运动包络，方正的立方体壳体恰恰能贴合铝型材机架的安装面，不需要额外设计异形转接支架，直接靠壳体背面或底面的螺孔就能锁附在工位支架上，安装边界非常规整。

　　从实际用途来看，这类小型相机承担的是定点图像采集任务：在流水线触发信号到位时，镜头对准待检测工件，把采集到的画面传输给后端视觉处理系统，完成尺寸测量、缺陷识别、定位引导这类工作。和长筒型枪式相机相比，立方体构型的重心完全落在安装基面范围内，高速产线运行带来的微振动不会让镜头光轴出现偏移，长时间运行的成像稳定性更有保障。

　　结构设计上，前端镜头座采用了阶梯嵌套的同轴结构，多层环形台阶分别对应镜片压圈、调焦环、密封隔圈的装配位置，每一级台阶的同轴度公差都控制在装配允许范围内，保证镜片组光轴和壳体成像面垂直。镜头最外圈的金属环做了防滑滚花的结构预留，现场调试时操作人员可以手动旋转调焦，不需要借助专用工装。壳体主体为一体化方正盒体，边角做了小圆弧过渡，既避免锐边在装配时划伤操作人员，也能减少注塑或机加工过程中的应力集中。壳体内部预留了图像传感器电路板的安装柱位，螺孔位置和主流面阵工业相机的PCB安装孔位匹配，侧壁留出了数据线缆的出线空间，不会出现线缆弯折干涉镜头组件的问题。

　　尺寸边界方面，整机壳体的长宽高三个维度尺寸接近，属于正方块构型，前端镜头突出壳体前端面的距离控制在很小的范围内，整套设备的最大外轮廓不会超出立方体外接盒太多，在做工位布局干涉检查时，只需要按照立方体包围盒再加镜头突出段的长度做空间预留即可，不用反复核对异形曲面的外凸点。安装孔位分布在壳体的背面和底面两个正交面上，支持正面朝向工件、垂直向下俯拍两种常见安装姿态，切换安装方向时不需要更换额外的转接板，直接把固定螺丝锁入对应基面的螺孔就能完成固定。

　　建模过程中把镜头的多层环形结构、壳体的分模线、内部安装柱的位置都做了还原，在做整机装配校验时，可以直接把模型导入工位布局里，模拟相机和工件、光源、机架的相对位置，提前排查镜头视场是否被周边支架遮挡、相机维护时插拔线缆是否有足够操作空间这类现场常见问题。壳体的壁厚按照小型电子设备的常规防护要求设置，既能容纳内部电路板与散热空间，也不会让整体重量过大，单台相机的重量完全可以靠普通铝型材支架承载，不需要额外加强安装筋位。前端镜头和壳体的配合面预留了密封胶圈的安装槽，在有少量粉尘的车间环境里，可以阻挡碎屑进入壳体内部污染传感器靶面，降低现场维护的频次。
