透射式空间光调制器通用结构设计

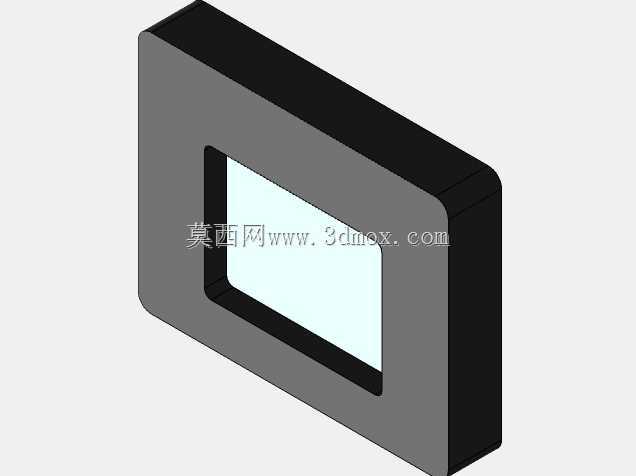

　　在激光加工、全息投影、自适应光学、光计算等领域的光路搭建环节，透射式空间光调制器是核心的相位/振幅调控元件，这类器件的安装适配性、结构紧凑度直接影响整套光学系统的集成效率与光路稳定性。本次设计的通用透射SLM结构，首先从实际光路的安装场景出发，考虑到多数实验室光学平台、工业集成光路的安装空间限制，整体采用方正的紧凑型壳体结构，壳体边缘做小尺寸倒角处理，既避免锐边对操作人员、光学线缆造成划伤，也能在密集排布的光路元件中减少相邻器件的安装干涉。

　　从功能实现角度看，该结构预留了标准的光学窗口位，窗口区域的安装槽做了台阶式限位设计，可适配不同厚度的液晶调制面板、保护玻璃的安装需求，窗口周边的壳体平面做了平面度公差约束，保证安装后调制面板与入射光轴的垂直度，避免因面板倾斜引入的像差，影响光束调制精度。壳体背部设计了统一的安装接口，可兼容常见的光学调整架、立柱式安装座的连接需求，接口位置做了加强筋处理，避免长期装调过程中连接位出现形变，导致光轴偏移。

　　设计过程中，首先梳理了透射SLM的实际工作流程：入射光束从一侧窗口进入，经过内部的调制层完成相位或振幅的调制后，从另一侧窗口出射，因此结构内部做了消光纹理设计，减少壳体内部的杂散光反射，避免杂散光进入出射光路干扰调制效果。同时考虑到器件工作时内部驱动电路的散热需求，壳体侧面预留了微型的散热通槽，通槽位置做了错位遮挡设计，既保证空气流通带走热量，又避免环境杂散光从通槽进入壳体内部。

　　在安装边界的考量上，整体外形的长宽高尺寸控制在常规光学元件的适配范围内，可直接放入多数现有的光学系统安装位，不需要额外定制转接结构；壳体的安装孔位采用标准的孔距设计，与市面常见的光学调整架孔位完全匹配，选型时可直接搭配现有装调配件使用，降低系统集成的额外成本。窗口的通光孔径做了冗余设计，可覆盖不同有效调制面积的SLM面板需求，用户可根据自身选用的面板尺寸，在该通用结构基础上微调窗口压圈的尺寸即可完成适配，不需要重新设计整体壳体。

　　结构设计时还考虑了装调的便利性，壳体采用分体式组装结构，上盖与底座通过定位销精准定位，组装时不需要反复调整对位，即可保证上下结构的同轴度；面板压圈采用可拆卸设计，更换不同规格的调制面板时，仅需拆下压圈即可完成更换，不需要拆解整个壳体，大幅提升器件组装、维护的效率。同时壳体的壁厚做了均衡设计，在保证结构强度、避免受力形变的前提下，尽可能控制整体重量，降低光学调整架的负载压力，保证调整架长时间定位的稳定性。

　　针对工业场景的使用需求，壳体外部做了哑光氧化处理，既提升表面的耐磨性能，避免装调过程中表面划伤影响外观与精度，也能减少环境光在壳体表面的反射，降低光路系统中的杂散光水平。结构的所有棱边都做了去毛刺处理，符合光学实验室、工业生产现场的安全使用要求。在走线设计上，壳体侧方预留了标准的走线槽位，驱动电路的连接线可从槽位引出，走线方向与光轴方向垂直，避免线缆遮挡光路，也方便线缆的固定与整理，让整套光路的布线更加规整。

　　从选型适配的角度看，该通用结构可覆盖多数中小功率场景下的透射SLM使用需求，不管是用于全息显示的光路搭建，还是用于激光光束整形的工业加工系统，或是用于自适应光学的波前校正环节，该结构都能提供稳定的支撑与防护，保证调制器件的工作精度与长期稳定性。设计过程中规避了特殊定制化的结构特征，所有尺寸都尽量采用通用的工程设计标准，方便加工制造，也方便后续的改型适配，用户可根据自身的特殊需求，在该基础结构上做小范围的修改，即可满足不同场景的使用要求，大幅缩短同类器件的结构设计周期。
