直齿锥齿轮三维参数化设计作品

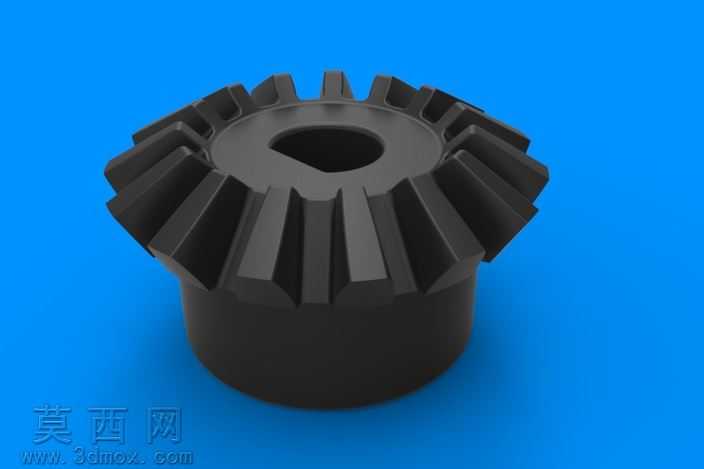

本作品为直齿锥齿轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动零件的设计规范，还原了直齿锥齿轮的完整结构特征。建模初期先梳理锥齿轮的传动逻辑与结构组成，明确其用于相交轴间动力传递的功能定位，确定分锥角、齿顶高、齿根高、模数、齿数等核心设计参数，以参数化草图绘制为起点，先构建齿轮的基准回转基体，完成轮毂部分的造型，轮毂中心设置D型轴孔，用于与传动轴实现周向固定，避免传动过程中出现相对转动，轮毂外圆与齿圈部分平滑过渡，保证结构强度的同时控制零件整体重量。齿形部分是建模的核心环节，通过二次曲线拟合直齿锥齿轮的齿廓曲线，保证齿形符合啮合传动的几何要求，单个齿形特征完成后通过圆周阵列操作，沿齿圈的分度圆锥面均匀排布所有轮齿，阵列过程严格控制齿距误差，保证相邻轮齿的间距一致，避免后续啮合出现卡滞、传动不均的问题。轮齿的齿顶、齿根位置均做了符合机械设计标准的圆角过渡处理，减少应力集中风险，提升零件的实际使用寿命。材质设置环节选用工程常用的调质结构钢材质效果，通过材质编辑器调整金属表面的粗糙度、反光度参数，还原钢制零件经机加工后的哑光金属质感，轮毂与轮齿的表面质感做差异化处理，区分加工面与非加工面的视觉效果。渲染阶段采用纯色高对比度背景，搭配均匀的布光方案，通过主光源、补光与环境光的配合，清晰展现轮齿的齿向、齿廓形态以及轮毂的结构细节，阴影参数调整柔和，避免阴影遮挡零件的关键结构特征。整体模型结构完整，几何特征无缺失、无冗余，各部分尺寸比例符合机械设计手册中直齿锥齿轮的尺寸规范，既可以作为机械设计教学的演示素材，也可用于锥齿轮传动机构的虚拟装配、运动仿真验证，辅助完成相交轴传动方案的设计校核，帮助设计人员提前排查传动干涉、装配间隙不合理等潜在问题，缩短机械传动方案的研发验证周期。
