TEMA AES标准管壳式热交换器结构设计

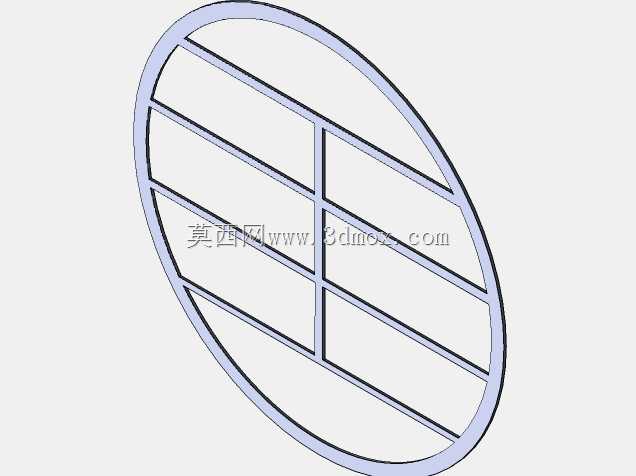

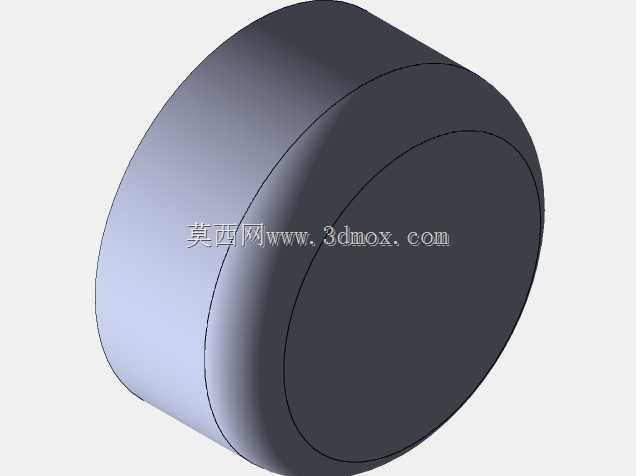

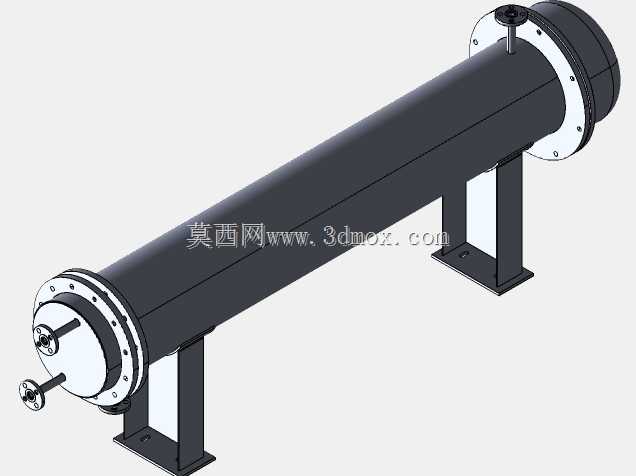

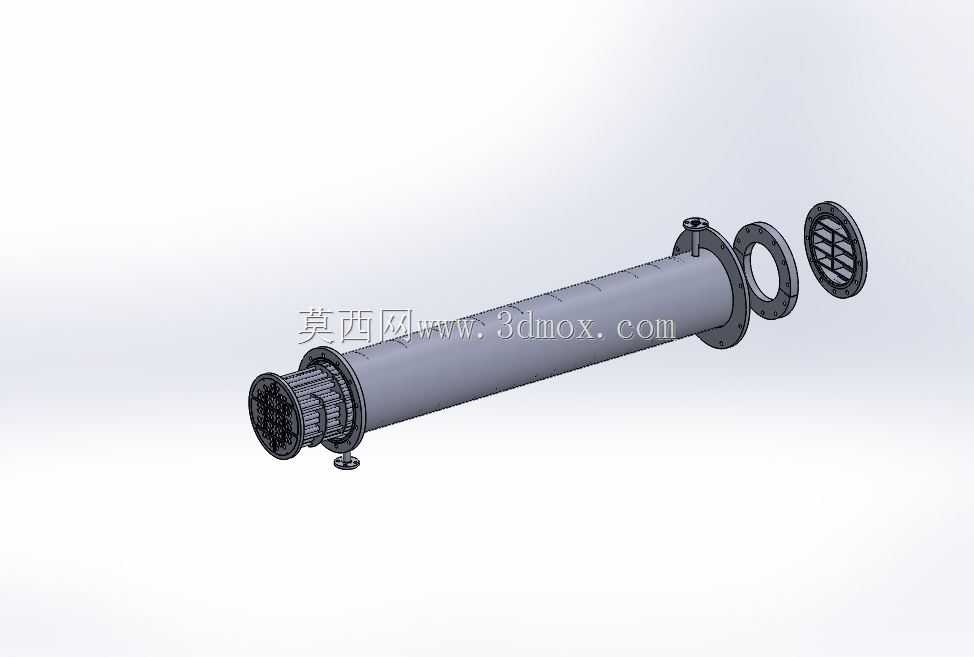

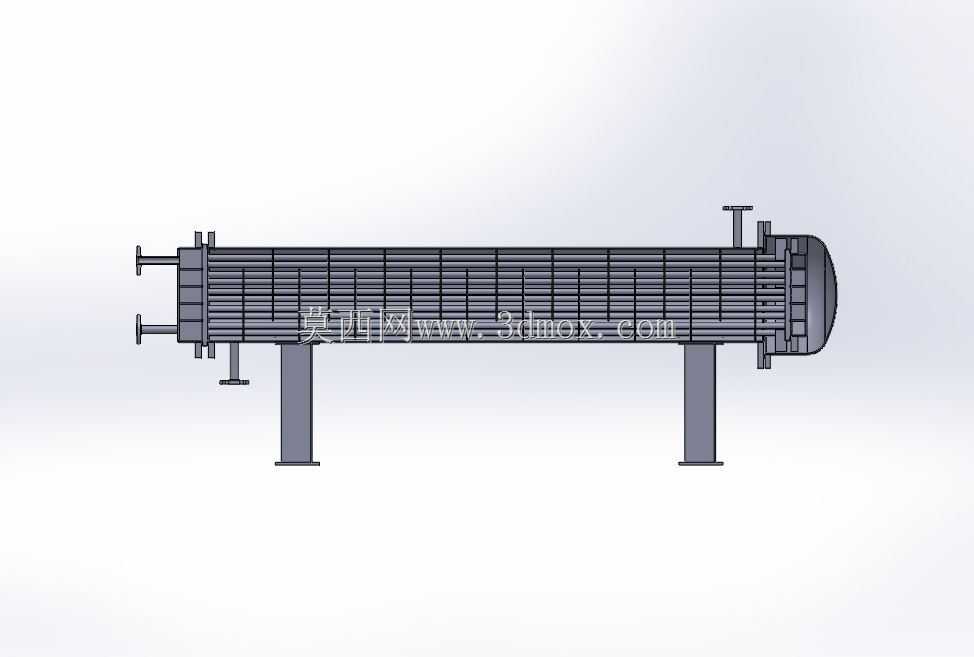

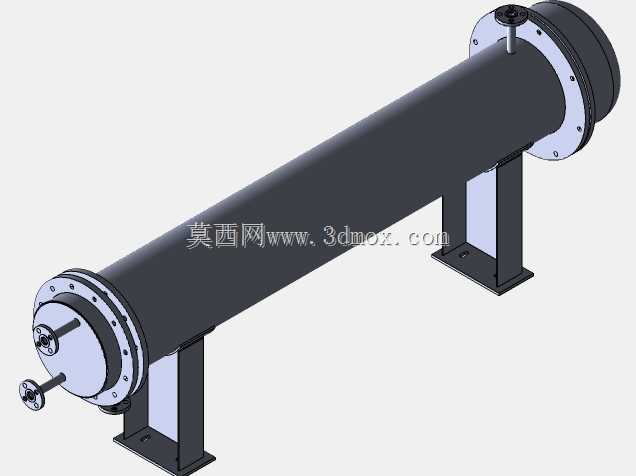

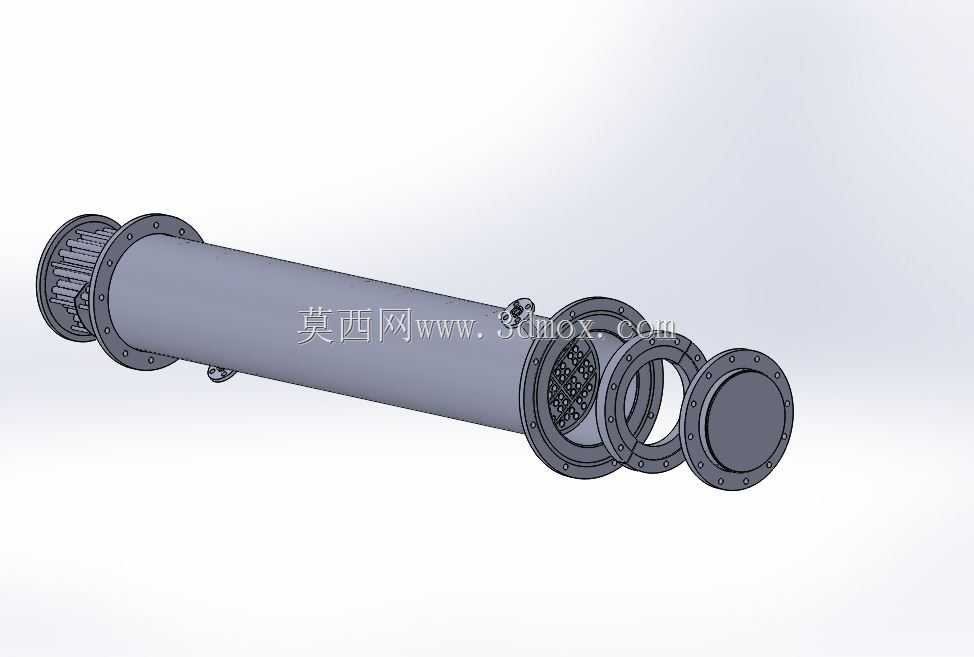

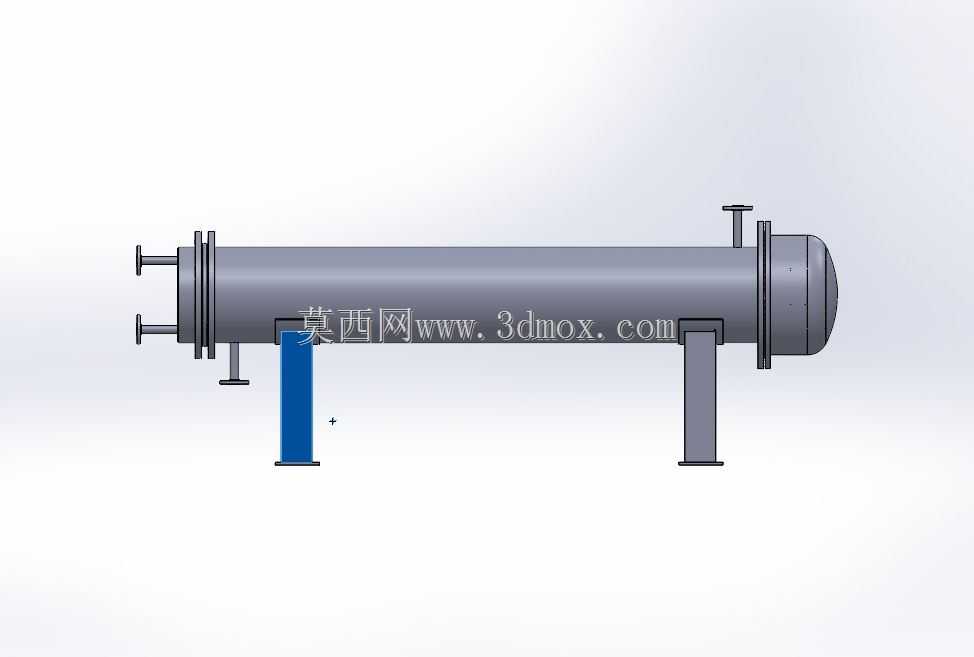

　　管壳式热交换器作为工业换热场景中应用最广泛的设备类型，在石油炼化、化工生产、暖通空调、电力能源等领域承担着不同温度介质间的热量传递职责，既可以实现工艺介质的升温、降温需求，也能完成余热回收、冷凝冷却等工艺环节的功能要求。本次呈现的TEMA AES型结构，是按照美国管式换热器制造商协会标准设计的前端管箱可拆、后端为浮头结构的单程壳体换热设备，这类结构的核心优势在于壳程侧管束可自由抽出，既方便日常运维时清理管程、壳程的结垢与杂质，也能适配高温工况下管束与壳体间的热膨胀差，避免热应力造成的结构变形或密封失效。从结构设计逻辑来看，该设备采用卧式安装布局，底部设置两个鞍式支座作为承重支撑，其中一个支座设置为固定端，另一个预留滑动余量，

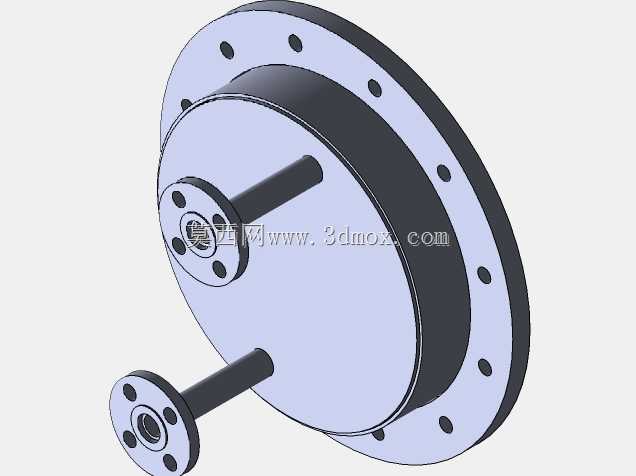

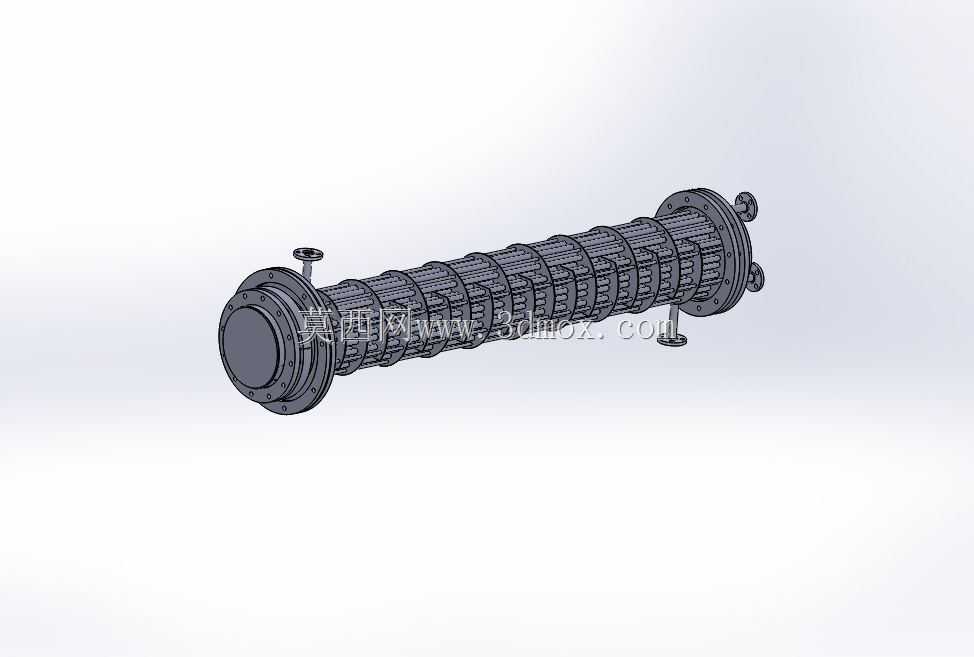

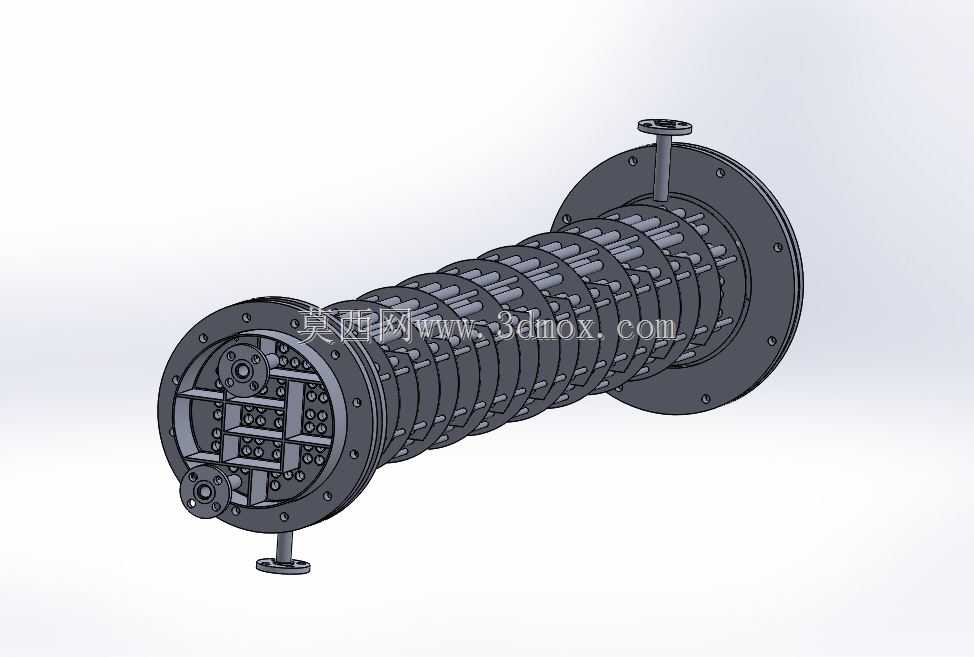

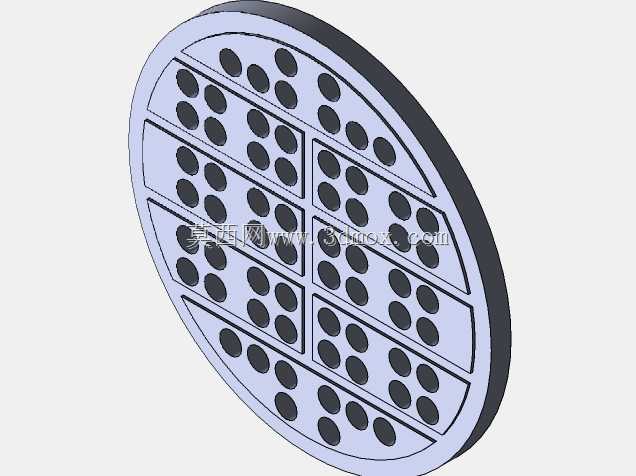

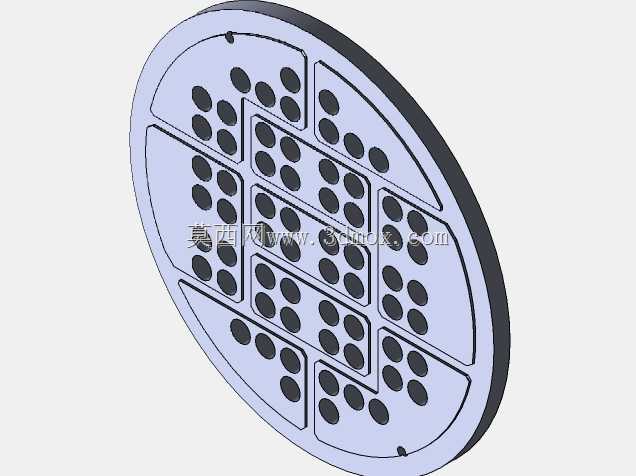

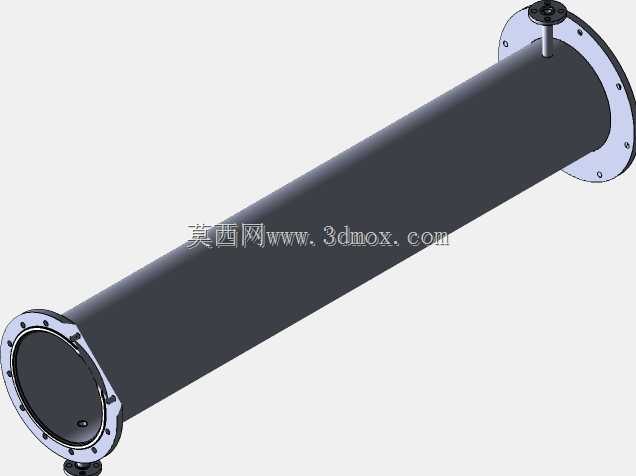

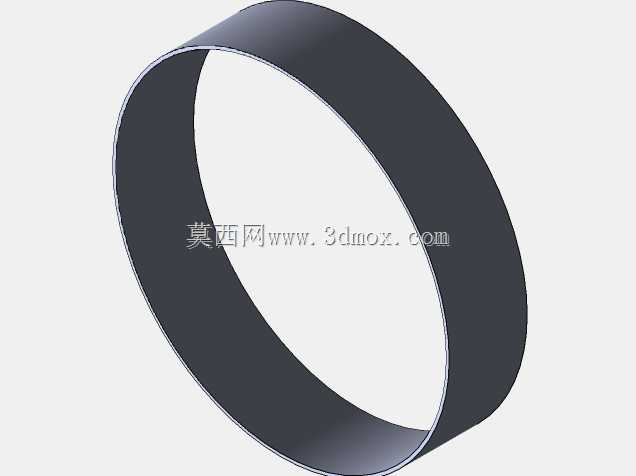

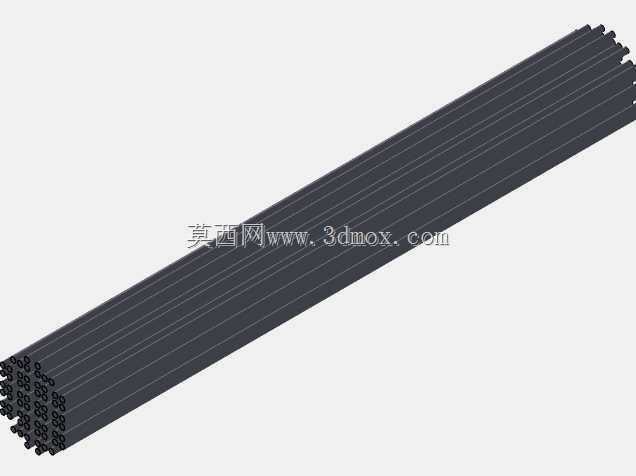

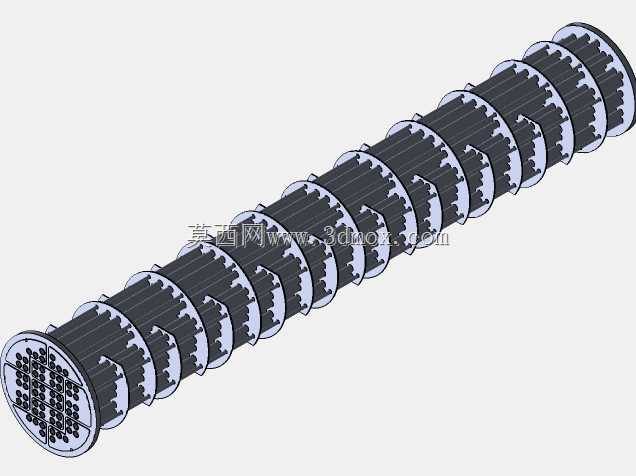

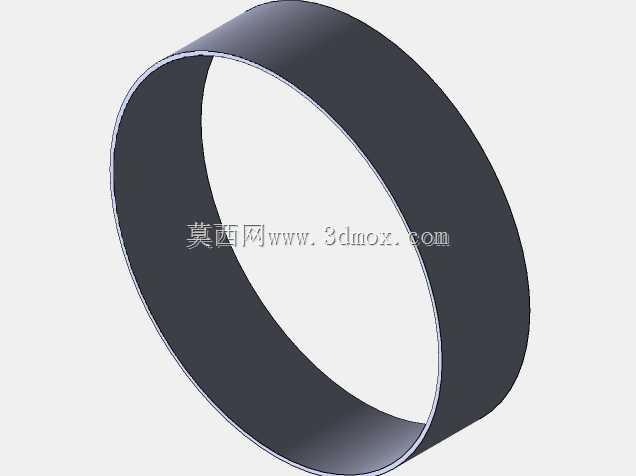

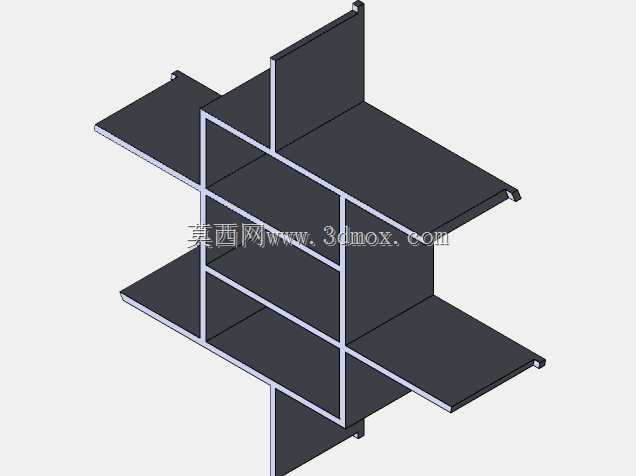

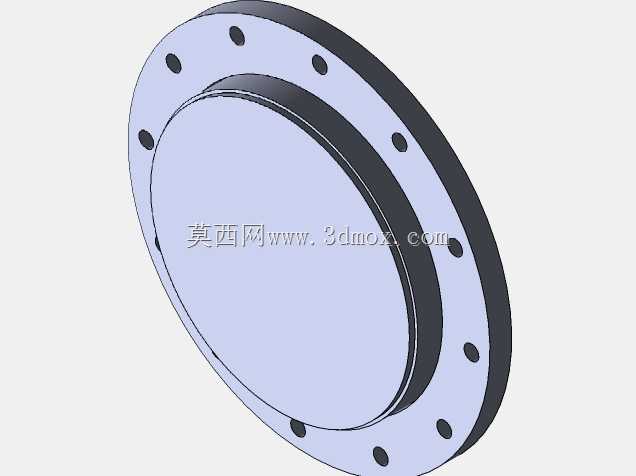

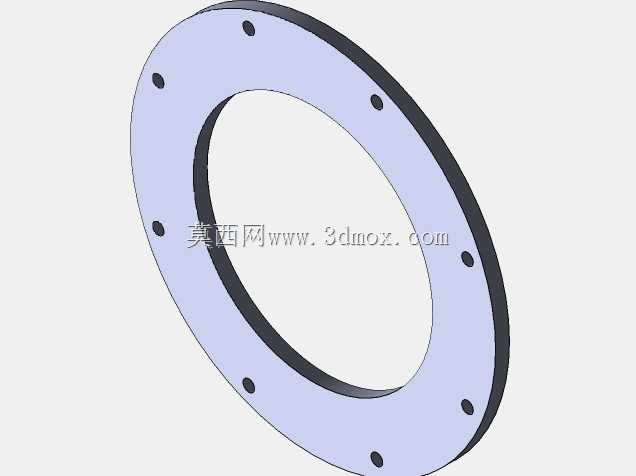

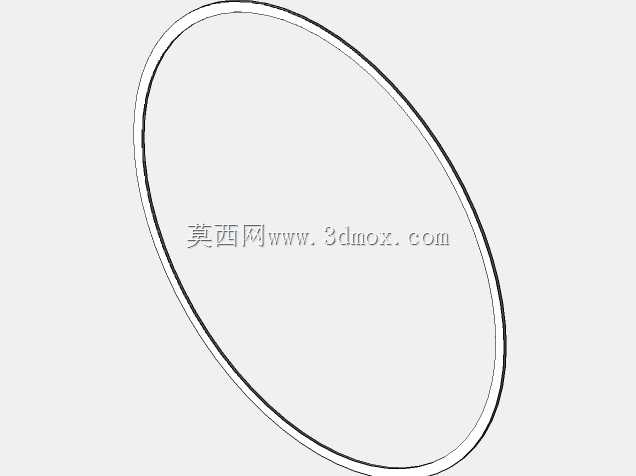

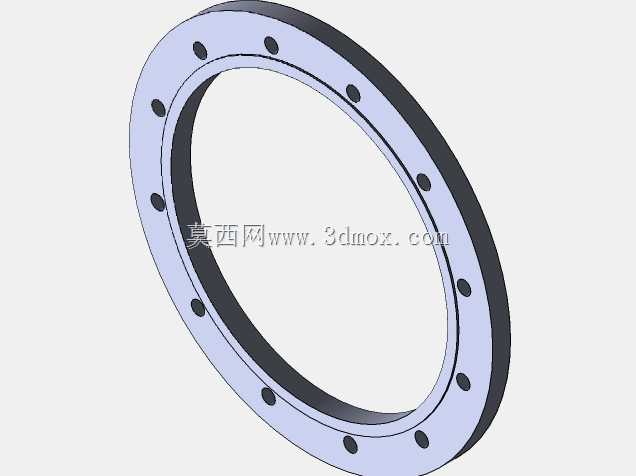

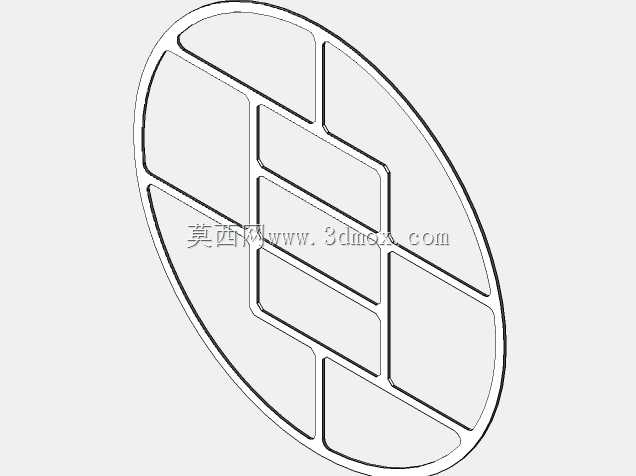

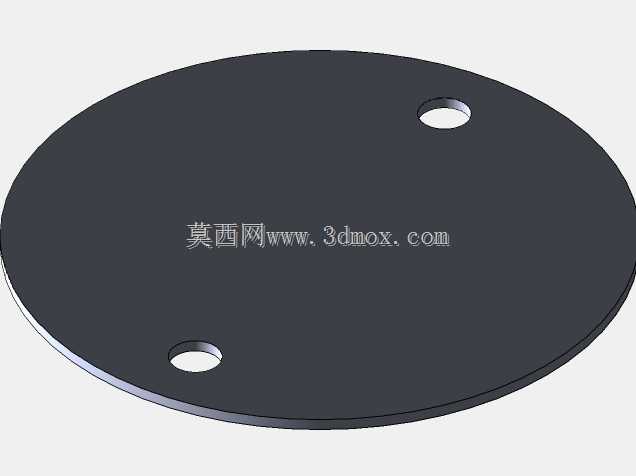

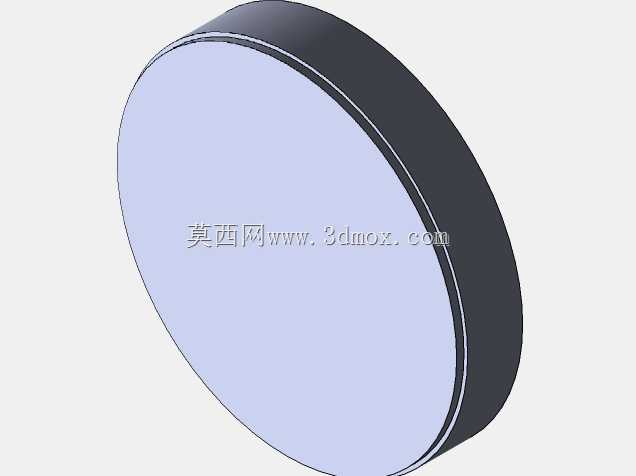

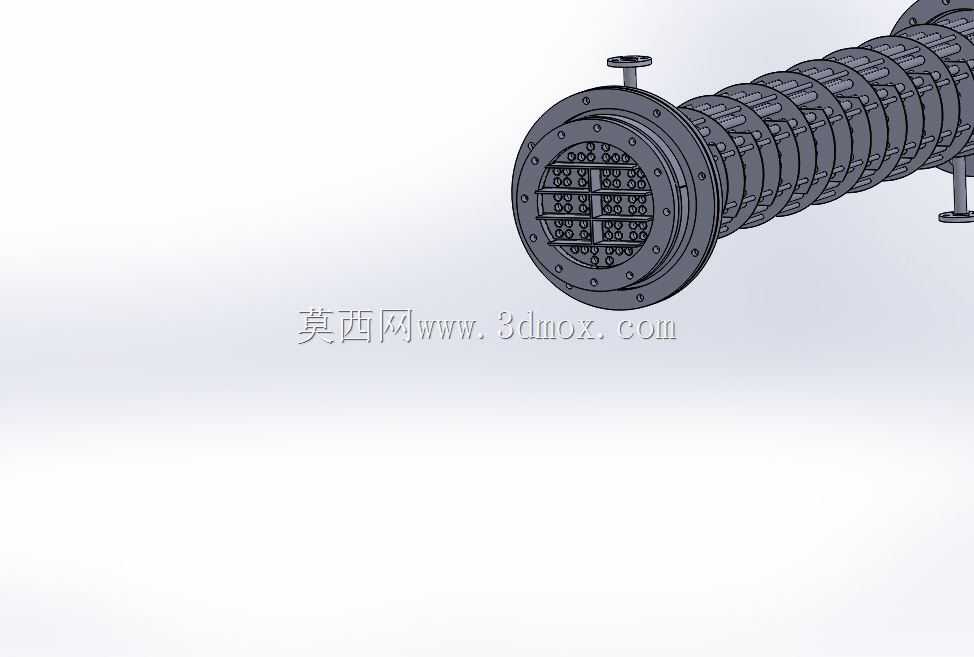

　　抵消设备运行过程中因温度变化产生的轴向位移，安装时需要根据设备总重、运行充液重量核算支座的承载能力，同时匹配现场基础的预埋螺栓孔位，保证安装后设备的水平度偏差在允许范围内，避免壳程介质流动偏流影响换热效率。设备主体由圆筒形壳体、内部换热管束、前端固定管板、后端浮头结构、管程进出口接管、壳程进出口接管、排气排液接口组成，管程侧采用单流程设计，介质从前端管箱的接管进入后，平行穿过所有换热管从另一端管箱流出，壳程介质则从壳体侧面的接管进入，在折流板的导流作用下横向冲刷换热管外壁，完成与管程介质的热量交换后从壳程另一侧的接管流出。设计过程中需要重点关注管板与壳体、换热管的连接密封可靠性，浮头端的密封结构需要保证在壳程压力作用下无内漏，

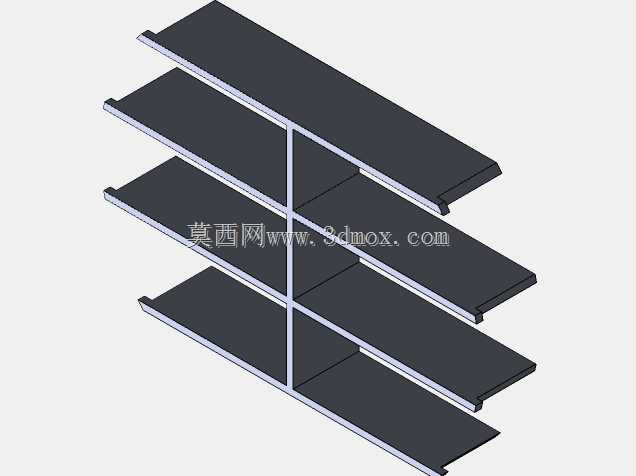

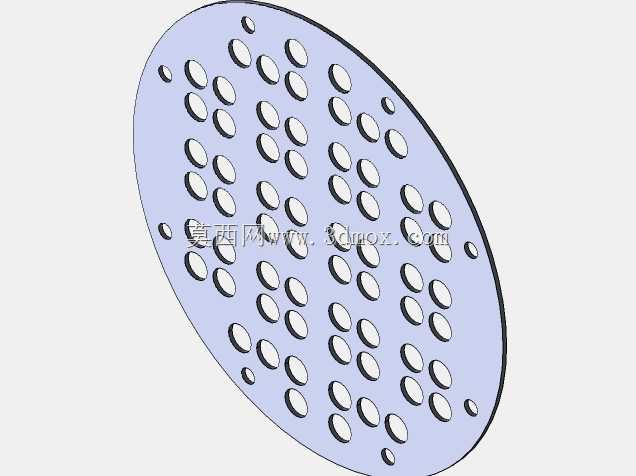

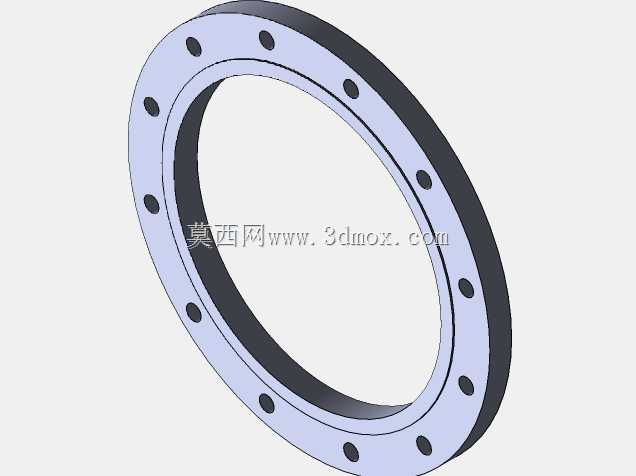

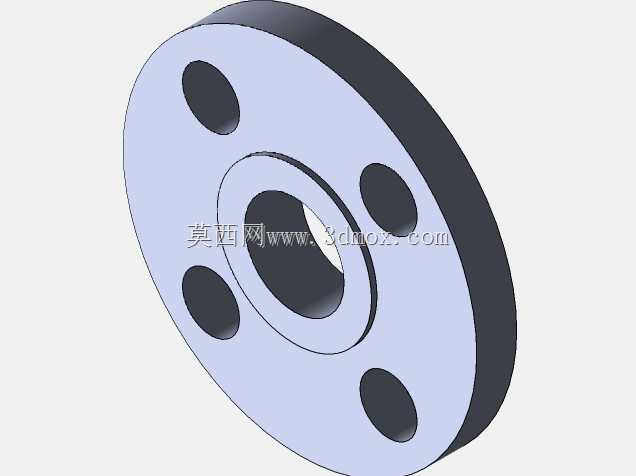

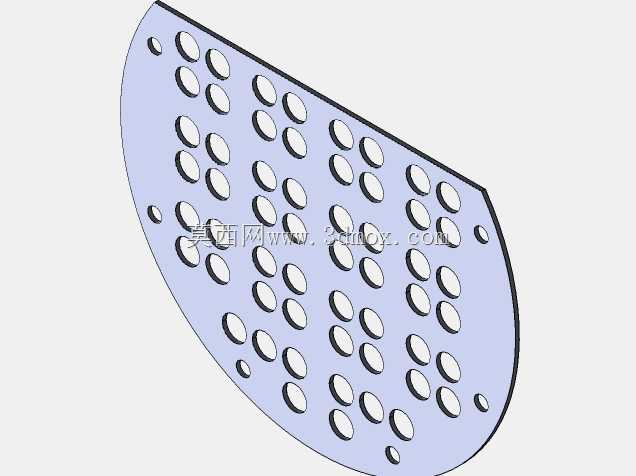

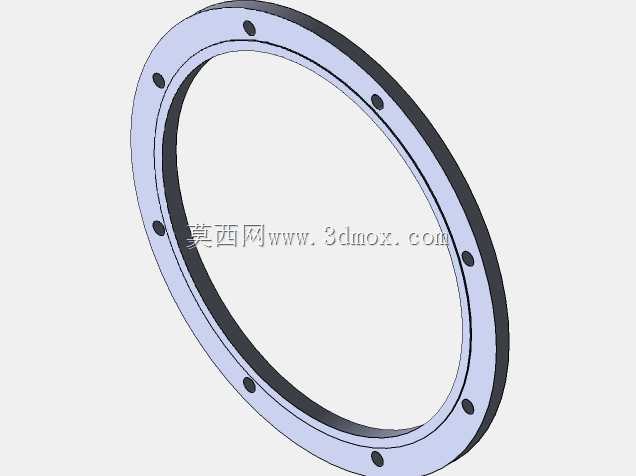

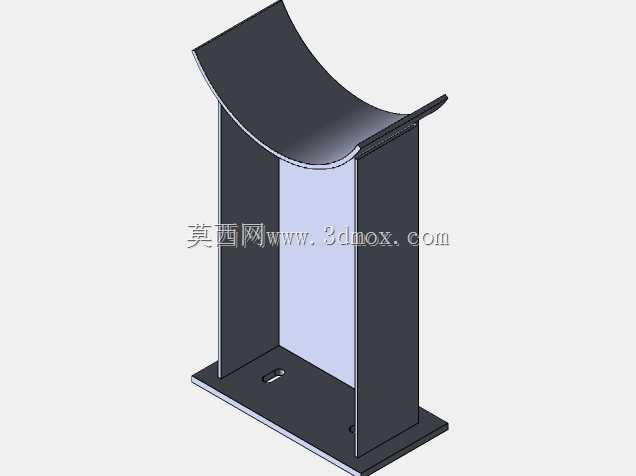

　　避免管程与壳程介质发生串混影响工艺参数；接管的伸出长度、法兰密封面形式需要匹配现场管道的安装对接要求，所有外接接口的位置排布要预留足够的管道安装、阀门操作空间，避免后期管线布置时出现干涉。设备的外形尺寸需要结合换热面积要求、壳程筒径、管束长度综合确定，安装边界需要考虑管束抽出所需的轴向操作空间，保证后期检修时可以顺利将整束换热管从壳体中抽出，不需要额外拆除周边的大量管线。折流板的间距、切口尺寸经过匹配设计，既可以提高壳程介质的流速增强换热效果，也能控制壳程的压力降在工艺允许的范围内，避免造成额外的动力损耗；鞍式支座的包角、垫板尺寸根据壳体直径、壁厚核算，避免局部应力过大造成壳体变形，支座的高度设置要满足壳程底部排液口的净空要求，方便排液管道的连接与积液排空操作。
