ODE1/2规格常闭型电磁控制阀结构

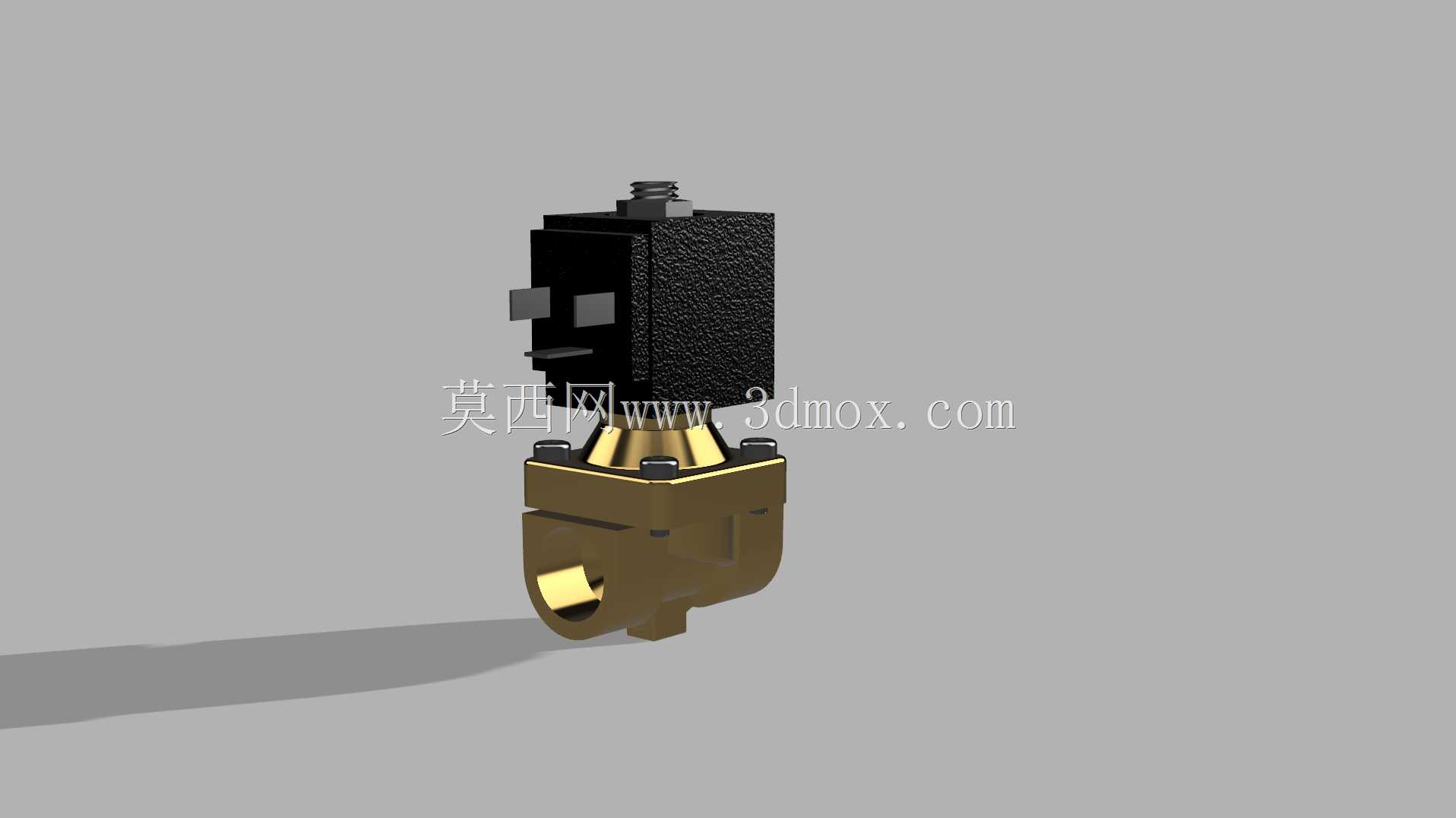

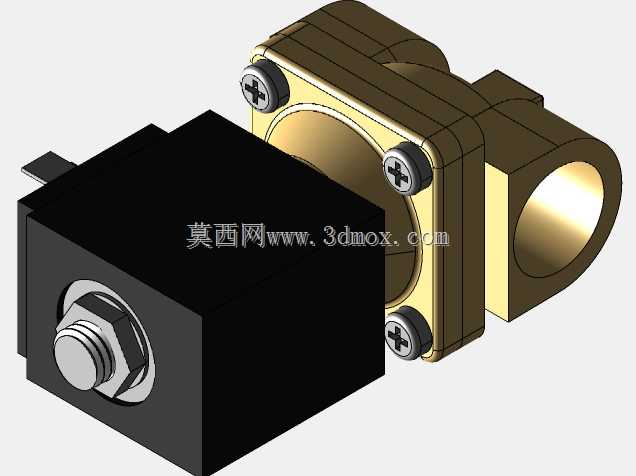

在流体管路控制系统里，这类1/2公称通径的电磁阀是小口径管路通断控制的核心执行部件，常见于中小型气动回路、低压给排水支路、小型液压站控制回路、暖通空调冷媒/水系统支路、轻工设备的流体供给线路中，承担电信号驱动下的管路自动通断功能，无需人工手动操作阀杆，通过电磁线圈得电产生的电磁力驱动内部阀芯动作，实现管路介质的导通与截断，适配的介质多为常温清水、压缩空气、低粘度液压油、无强腐蚀性的工业流体，常规工况下适用压力范围覆盖低压到中低压区间，能满足多数民用与轻工业场景的控制需求。从结构设计来看，这款阀采用直动式结构设计，上部为电磁驱动组件，外壳做了磨砂质感的防护处理，既可以避免线圈磕碰损伤，也能在一定程度上隔绝外部粉尘、少量溅水对线圈的影响，线圈顶部预留了接线端子的安装空间，接线时无需拆解整个阀身，仅需打开顶部接线盒即可完成线路接驳，降低现场安装的接线难度。下部阀身采用铜质材质，这类材质的抗锈蚀能力、介质兼容性都优于普通铸铁材质，对于水、气类介质的长期耐受表现更好，阀身的流道采用直通式设计，介质流通时的压损较小，不会在阀腔内形成大面积的介质滞留区，减少杂质沉积卡滞阀芯的概率。设计过程中优先考虑了安装边界的适配性，1/2英寸的通径对应常规DN15的管路规格，阀身的接口采用标准管螺纹设计，能直接和同规格的管路、接头匹配，无需额外制作过渡转接件；安装时既可以水平安装在管路上，也支持垂直管路安装，不过要注意线圈部分尽量保持向上的姿态，避免长期使用过程中管路内的介质渗入线圈腔体造成绝缘失效。内部组件的建模还原了实际产品的装配关系，包含动铁芯、静铁芯、复位弹簧、密封垫、阀芯导流件等核心零件，每个零件的配合公差都参考了常规电磁阀的行业设计规范，比如动铁芯与导套的配合间隙控制在合理范围内，既保证动作时的顺畅度，不会出现卡滞问题，也不会因为间隙过大导致电磁力损耗过多，影响阀的正常开启压力。复位弹簧的刚度选取匹配了1/2通径下的介质压力，保证线圈失电时能可靠推动阀芯复位，截断管路介质，不会出现关闭不严的内漏问题。密封件的位置设计在阀芯与阀座的接触面上，采用平面密封的结构，相比线密封的形式，平面密封的抗杂质干扰能力更强，即使介质中混有少量细小颗粒，也能保证密封面的贴合度，降低内漏的发生概率。在设备选型匹配时，需要注意这款阀的安装空间预留，上部电磁组件的高度要高于下部阀身，安装时要在线圈上方预留足够的接线与散热空间，不能紧贴墙面或者其他设备安装，避免线圈散热不良导致温升过高，缩短线圈使用寿命；阀身两侧的管路安装位置要预留扳手操作空间，方便后期维护时拆卸阀件。这类直动式电磁阀相比先导式电磁阀，最低工作压力要求更低，甚至可以在零压状态下正常开启，适合管路压力波动较大或者低压工况的场景使用，不会出现低压下无法开启的问题，这也是很多小型设备、末端支路优先选用这类直动式小通径电磁阀的核心原因。建模过程中对阀身的棱角都做了符合实际加工工艺的圆角处理，没有出现尖锐的直角结构，符合铜件压铸加工、塑料件注塑加工的工艺特性，不会出现不符合实际生产的结构设计，对于做设备管路布局、阀件选型校核的设计人员来说，可以直接将模型导入装配体中做干涉检查、安装空间校核，不用再额外调整模型的结构细节。
