不锈钢整体阀盖针型截止阀结构设计

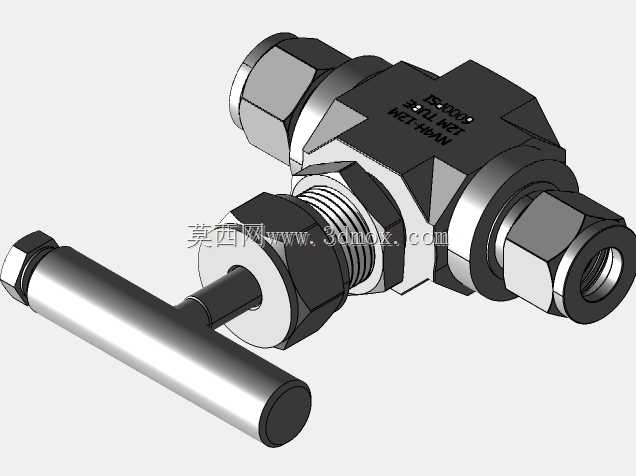

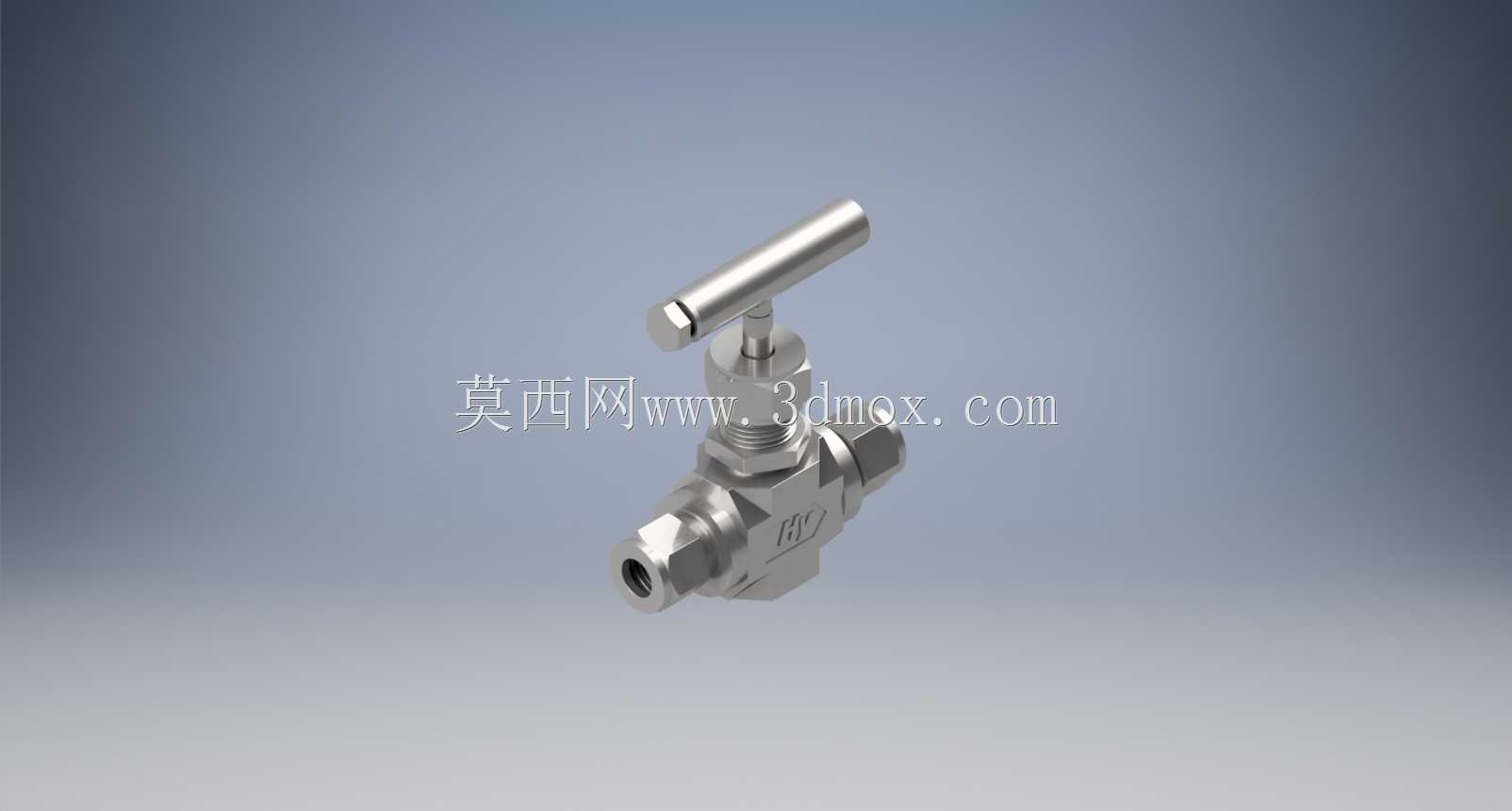

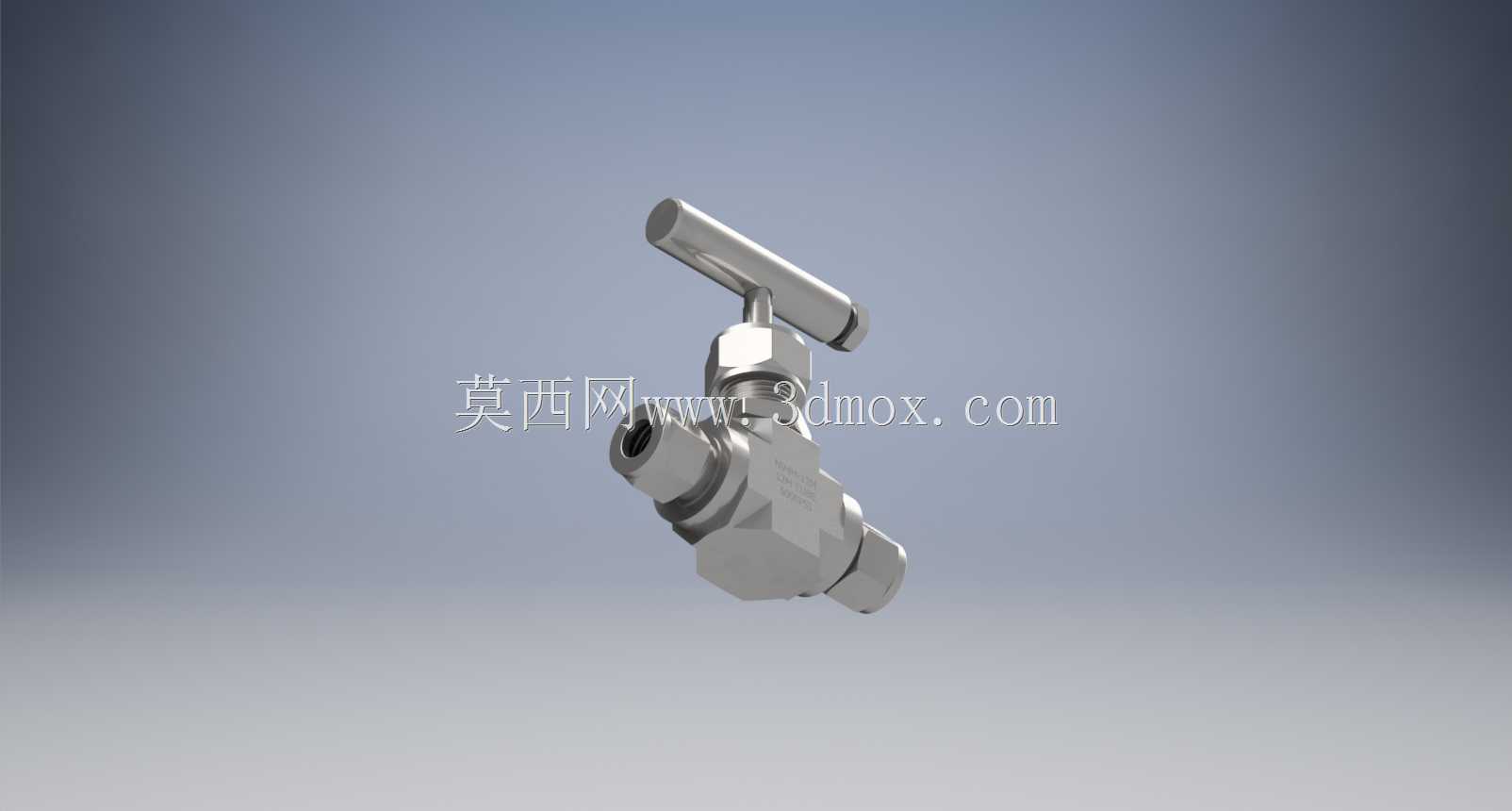

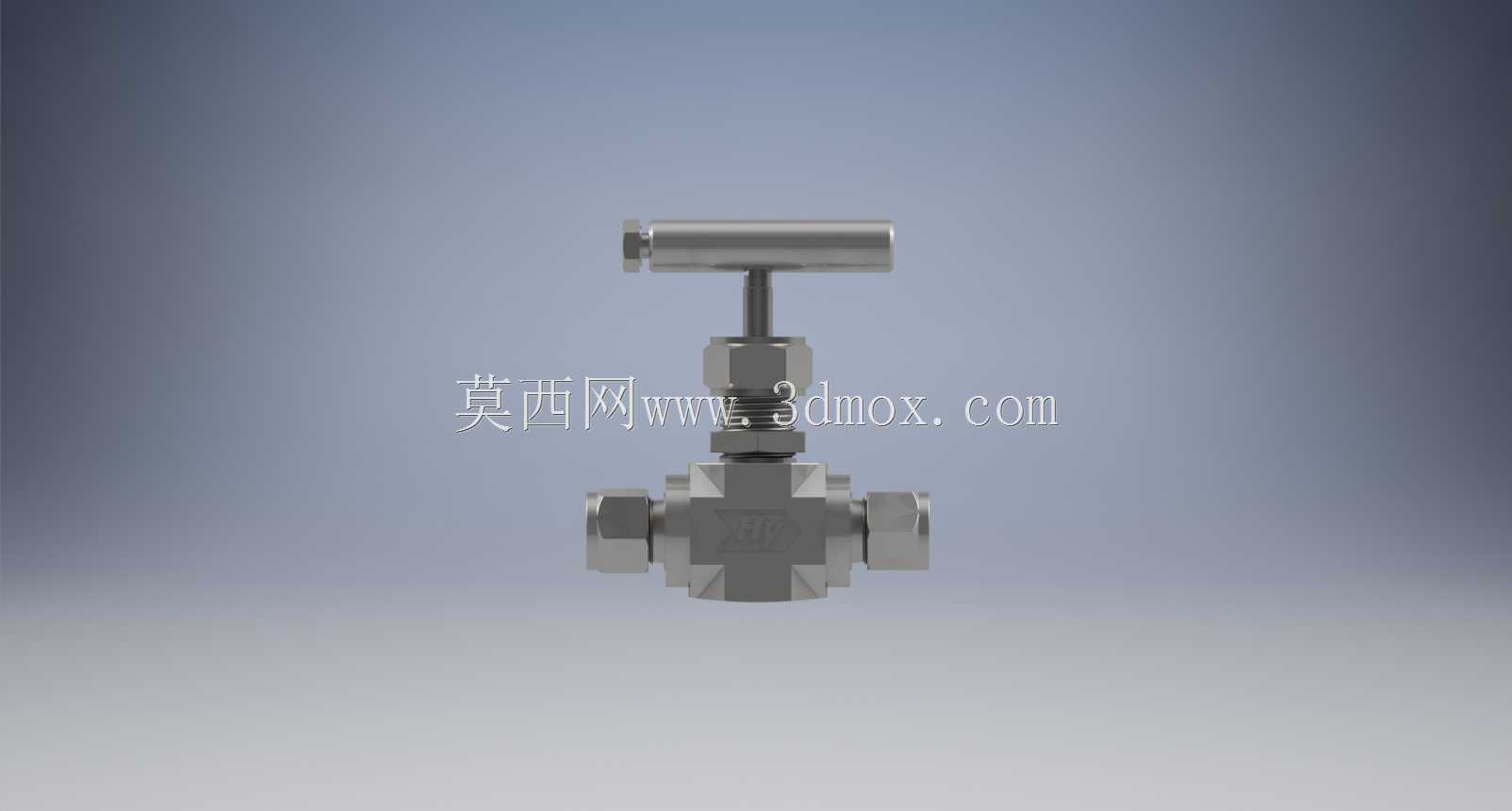

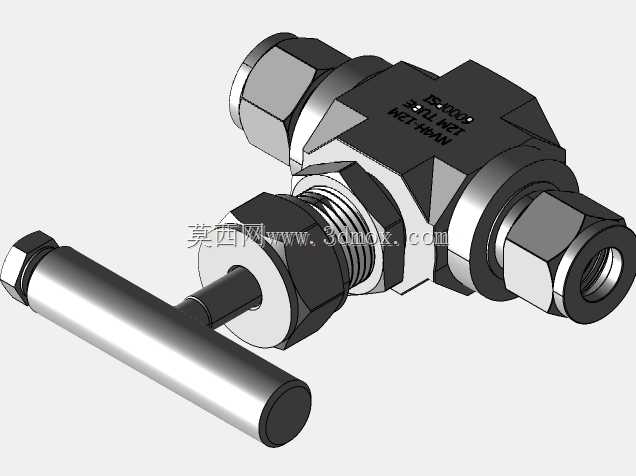

这款针型截止阀在小口径流体管路系统中应用十分广泛，常见于实验室分析管路、仪表测量引压管线、小型液压试验台、特种气体输送支路等对流量调节精度要求较高的场景，主要承担管路通断控制、微小流量精准调节的功能，相比普通大通径截止阀，其针状阀芯的行程控制精度更高，可实现毫升级的流量微调，适配低压到中压等级的洁净流体、弱腐蚀性介质输送工况。从结构设计来看，该阀采用整体锻造的不锈钢阀体结构，阀盖与阀体为一体化加工成型，取消了传统分体阀盖的额外密封接合面，从根源上减少了中高压工况下的外泄漏风险点，阀体流道采用等径直通设计，介质流通时的局部压损更小，避免直角流道易积存介质杂质的问题。两端采用卡套式连接结构，适配12mm外径的金属管路，安装时无需额外焊接套丝，仅需通过卡套螺母的预紧即可实现管路与阀体的可靠密封，安装边界紧凑，阀体主体的对边尺寸适配常规开口扳手操作空间，手轮采用T型一字手柄结构，操作时无需借助额外工具，手动旋转即可实现阀芯的升降控制，手柄长度经过力矩匹配设计，额定压力工况下手动操作即可实现可靠密封，不会出现操作力矩过大无法关断的问题。阀芯采用锥面密封结构，密封面经过精磨处理，与阀座的配合锥度经过反复匹配，关断时的密封比压均匀分布，长期频繁操作也不会出现密封面冲蚀磨损导致的内漏问题，阀杆部位采用多级填料密封结构，填料压盖通过螺纹预紧，可在长期使用出现填料磨损泄漏时，在线调整压盖预紧力补偿密封量，无需整体拆解阀门即可完成维护。建模过程中严格遵循卡套式针阀的安装尺寸规范，所有配合面的公差预留符合机械加工的实际工艺要求，阀体的壁厚取值对应公称压力等级的强度要求，流道过渡处均采用圆角处理，减少应力集中点，手轮与阀杆的连接采用防脱结构，避免全开操作时阀杆脱出阀体，整体结构紧凑，占用安装空间小，可直接集成到小型集成阀岛、仪表控制柜内部的管路布局中，不会与周边管路元件产生安装干涉。
