12V常闭型二位二通直动式电磁阀结构

这款直动式电控阀主要适配低压气动控制回路，常见于小型自动化设备的气路通断控制场景，比如桌面型分拣工位的气缸驱动支路、小型包装设备的真空吸附回路、实验台架的气路切换单元，也可兼容低粘度中性流体的通断控制，在12V直流供电的移动式气动设备、车载气动系统中也有较高适配性，不需要额外的先导气路支持，可直接通过电信号完成通路切换，适合安装空间紧凑、控制逻辑简单的回路节点。

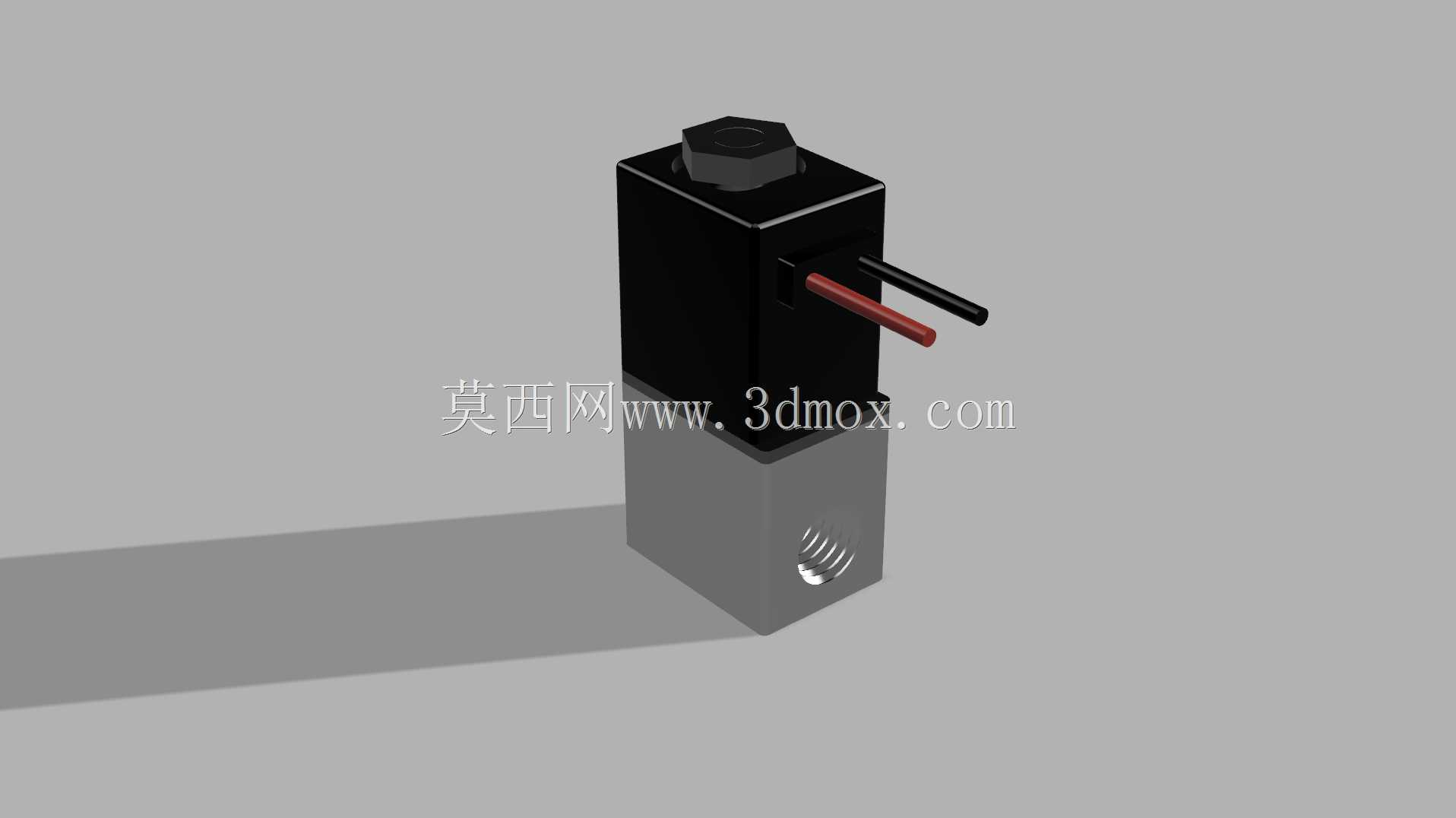

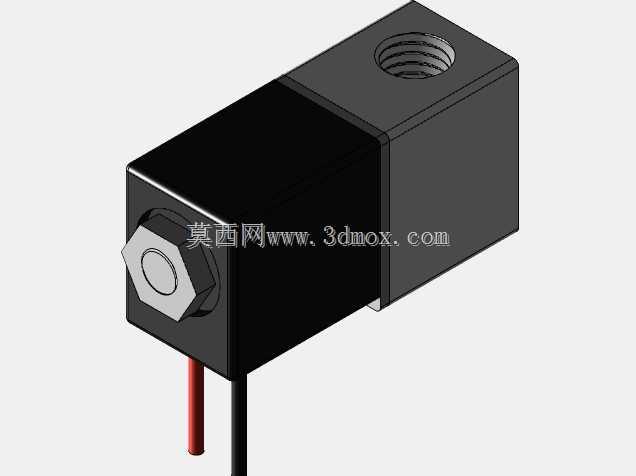

从结构设计来看，整体采用上下分体式布局，上部为电磁驱动单元，下部为阀座流体通路单元，线圈部分做了方形塑封处理，既可以提升线圈防护等级，避免车间环境中的粉尘、切削液飞溅造成线圈短路，方形外壳也更适配密集安装场景，相邻阀件并排布置时不会出现圆形外壳的间隙浪费问题。顶部的锁紧螺母用于线圈组件与阀杆的装配定位，安装时可通过调整螺母的锁紧程度微调阀杆的初始行程，保证密封件的压紧力处于合理区间，避免长期动作出现密封磨损过快或者闭合不严的问题。侧面引出的两根供电插针做了长短区分，可避免接线时正负极接反，适配常规的快插接线端子，不需要额外焊接，现场装配效率更高。

下部阀座采用硬质金属材质加工，1/4规格的连接螺纹可直接匹配常规气动快插接头，不需要额外加装转接头，接口处的密封面做了平端面处理，搭配常规的聚四氟乙烯密封带或者O型密封圈即可完成可靠密封，不会出现螺纹连接处的漏气问题。阀座的安装面为平整方形结构，既可以通过支架悬空安装在气路板上，也可以直接贴装在阀岛基座上，安装孔位的间距适配常规气动元件的安装标准，可直接替换同规格的其他品牌阀件，不需要重新调整安装支架的尺寸。

设计过程中重点控制了阀杆的动作行程，直动式结构不需要依赖介质压差即可完成开闭，在零压工况下也能可靠动作，避免了先导式电磁阀在低压回路中无法正常开启的问题。线圈的功耗控制在合理区间，长期通电状态下的温升处于安全范围，不会因为持续发热造成线圈绝缘层老化，适配需要长期保持通断状态的工位。阀内部的密封件采用耐油耐磨的合成橡胶材质，可兼容常规的压缩空气、低压惰性气体以及低粘度液压油，在常规车间环境下的使用寿命可满足多数自动化设备的维护周期要求，不需要频繁更换密封组件。整体外形的长宽高尺寸控制紧凑，在排布密集的气路柜中也不会占用过多安装空间，侧面的接线方向与底部的接口方向呈垂直布置，走线与接管不会出现互相干扰的问题，现场布线布管的操作空间更充裕。
