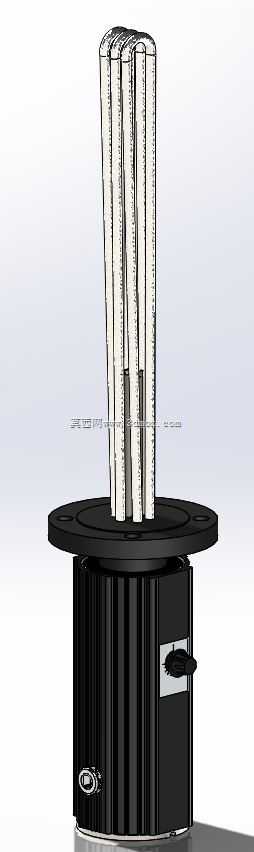

浸入式法兰安装电加热热量表结构

该结构主要应用于闭式循环水系统、小型导热油温控单元、工业清洗槽的流体加热与热量计量场景，可直接浸入储液腔体内部完成热交换，同时实时统计加热过程的热量输出值，为能耗核算、温控闭环提供数据支撑。上部加热段采用多根平行排布的管状加热元件，元件做折弯收束处理，整体插入段的径向尺寸控制在适配DN80法兰通径的范围内，避免安装时与腔体内部的挡流板、液位探头产生干涉，加热管表面与腔体内壁预留足够的流道间隙，保证流体能够充分冲刷加热表面，减少局部过热结垢的风险。下部基座采用圆形法兰作为安装基准，法兰面预留标准螺栓过孔，可直接对接储液设备的预设法兰接口，法兰与加热元件衔接处做密封压合结构，能够承受0.6MPa以内的流体静压，适配多数常压、低压储液设备的安装要求。基座侧面预留的凸起结构为温度传感器安装位，可直接插入PT100测温探头，配合内置的热量计算模块，通过采集进出液温差、流量关联参数完成热量累计计算，无需额外外置计量组件即可实现加热量的实时监测。设计过程中优先考虑了安装维护的便捷性，整体结构采用模块化拆分思路，加热元件组与下部基座通过快压结构连接，更换损坏的加热管时无需整体拆卸法兰基座，仅需抽出上部加热段即可完成替换，大幅降低现场维护的工作量。加热段的长度可根据储液腔体的深度做适配调整，模型中呈现的插入深度适配300mm液位深度的腔体，安装时需保证加热元件全部浸没在流体液面以下，避免干烧损坏元件。法兰基座的下部预留接线腔空间，可容纳加热管的接线端子与计量模块的线路板，外部做防尘盖板封装，接线腔与流体侧完全隔离，避免液体渗漏引发电路故障。整体结构无多余外露部件，安装后仅法兰下部的接线腔暴露在设备外部，上部加热段全部伸入腔体内部，不会占用设备外部的安装空间，适配紧凑型温控设备的布局要求。
