插入式叶轮流量传感装置结构设计

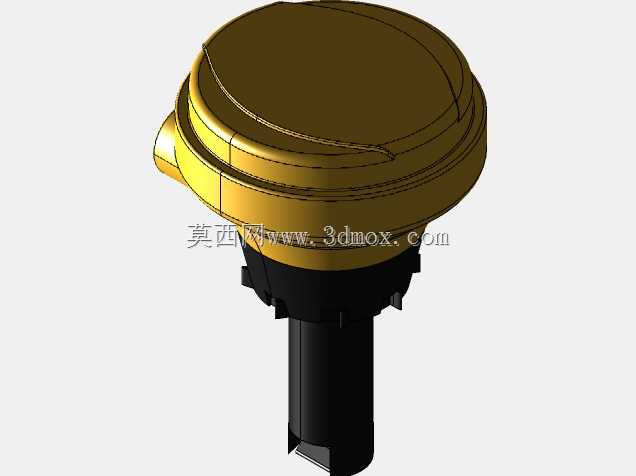

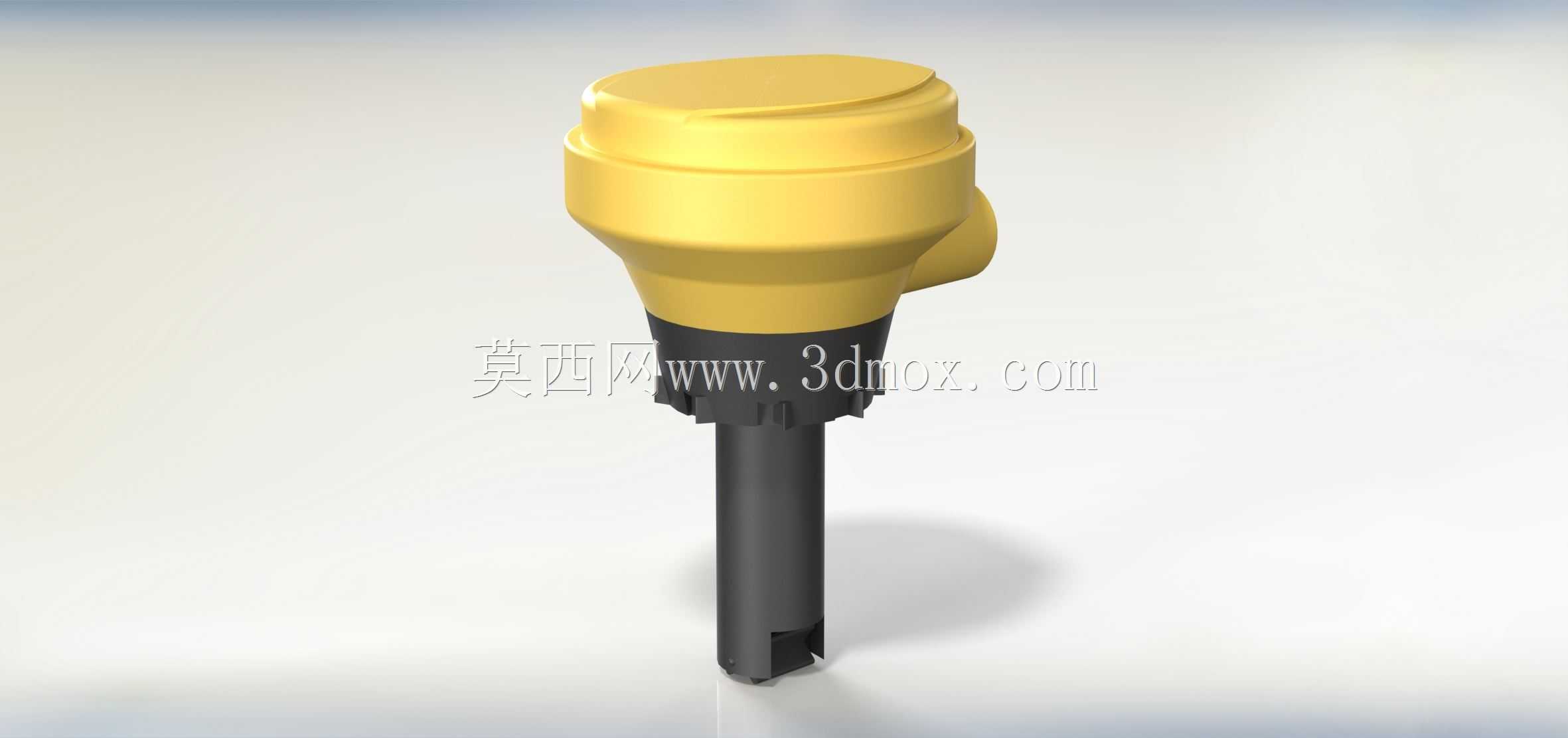

这款插入式叶轮流量传感装置，主要面向工业循环水系统、化工流体输送管路、中小型水处理设备的流量实时监测场景，在实际工程应用中，常被安装在循环冷却管路、药剂投加管线、净水处理单元的支管段，用来捕捉管内流体的实时流速数据，为系统的流量闭环控制、缺流保护、管路堵塞预警提供核心的检测信号。从结构设计逻辑来看，上部的黄色彩塑壳体做了阶梯式的圆弧过渡造型，内部用来封装信号处理电路板与接线端子，侧出的走线接口可以适配常规的工业防水线缆接头，壳体下部的黑色锁紧基座做了滚花防滑结构，安装时可以直接旋入管路预设的安装座，不需要额外的工装辅助就能完成手动预紧，后续再用扳手加固即可，这种设计兼顾了现场安装的便捷性与密封可靠性。下部的插入探杆做了等径直杆设计，探杆长度适配DN25到DN100的常规金属与塑料管路，安装时只需要保证探杆端部的叶轮腔完全处于管路的流道中心区域，就能避开管壁附面层流态紊乱的区域，保证测量数据的稳定性。探杆端部的叶轮腔做了侧向进流的开口设计，流体流经时会带动内置的叶轮旋转，通过无接触的磁感应元件拾取叶轮的转速信号，换算成对应的管路流量值，这种结构不会对管内流体造成过大的压损，也不容易被流体里的细小纤维杂质卡滞，适配清洁水、弱腐蚀性化工流体等多种介质的测量需求。在建模过程中，特意还原了壳体的分型线位置、探杆与基座的配合台阶、端部叶轮腔的开槽细节，所有安装配合面的尺寸都按照工业常用的插入式流量传感器安装规范做了匹配，不管是用来做设备选型的装配干涉校验，还是做管路系统的三维布局模拟，都能直接复用模型的安装边界尺寸，不需要再额外核对实物的安装参数。壳体上部的平顶设计也预留了标签粘贴区域，现场安装后可以直接粘贴点位编号标签，方便后期运维时快速识别管路检测点位，侧出的接线接口角度做了优化，不会和管路周边的阀门、支架等部件产生安装干涉，在紧凑的管路排布场景里也能顺利完成接线操作。
