横河差压式流量变送器工业测量装置

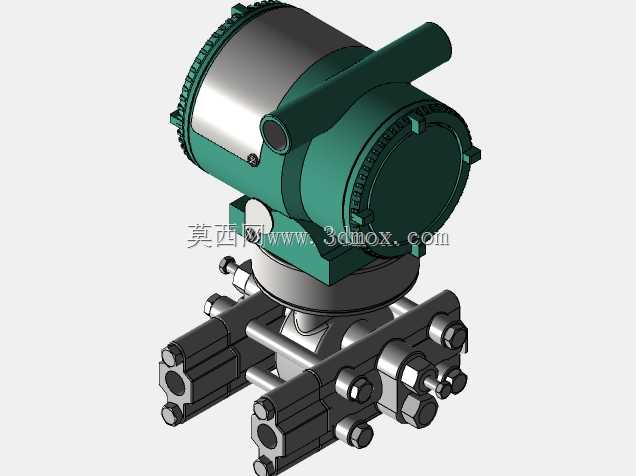

在石油炼化、化工合成、市政水务、热电联产这类连续生产场景里，流体介质的流量参数是过程控制的核心采集项，差压式流量变送器作为接触式测量的核心仪表，承担着导压管差压信号转换、标准电信号远传的关键作用，直接关系到工艺配比精度、能耗核算准确性以及管线运行安全。这款横河结构的流量变送器，设计上采用上下分体式的结构布局，上部为变送显示表头，下部为三阀组集成式测量基座，表头部分采用圆形旋盖式防护壳体，外圈做了防滑滚花处理，现场运维人员无需额外工具即可旋开表盖完成接线、参数校准操作，表头正面配置液晶数显窗口，可直接显示瞬时流量、累积流量、差压值、介质温度等核心参数，省去了现场调试时外接手操器的繁琐步骤。下部测量基座采用多接口不锈钢锻件结构，预留了高低压侧导压接口、排污阀接口、排气阀接口，安装时可直接匹配孔板、文丘里管、阿牛巴等标准节流件的引压管路，无需额外加工转接件。设计阶段充分考虑了工业现场的安装边界，表头可沿基座轴向360度旋转，同时显示窗口可在水平方向做正负15度的倾角调整，适配不同安装高度、不同观测角度的现场需求，避免出现读数反光、视角偏差的问题。壳体防护等级满足户外露天安装要求，接线腔采用密封式格兰头结构，可阻挡现场粉尘、喷淋水侵入内部电路模块，测量基座的密封面采用金属硬密封搭配耐腐垫片的双重密封结构，可耐受高压差工况下的介质冲刷，避免出现引压渗漏问题。从安装适配性来看，基座的安装孔位间距匹配主流工业仪表的2英寸管装支架标准，既可以直接通过抱箍固定在工艺管线旁的仪表支架上，也可以通过转接板安装在仪表盘柜内，整体重量分布经过重心优化，长期运行不会因为管线振动出现安装松动、零点漂移的问题。电路部分采用模块化设计，信号处理模块、显示模块、电源模块相互独立，现场出现故障时可快速更换对应模块，无需整体拆解仪表，大幅缩短运维停机时间，测量膜片采用隔离式充油结构，可适配腐蚀性流体、含少量固体颗粒的浆液类介质测量场景，膜片过载能力可达满量程的3倍，避免工艺管线出现水锤现象时损坏测量核心部件。
