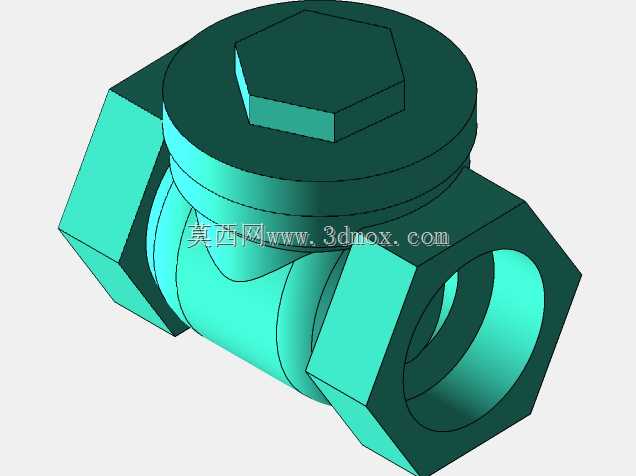

1英寸内螺纹连接卧式旋启止回阀结构

这款止回阀采用1英寸内螺纹接口设计，适配公称通径DN25的常规低压流体输送管路，在民用给排水、小型暖通循环水系统、压缩空气支路、小型液压回油管路中都有广泛应用，核心作用是限制管路内介质单向流动，避免介质倒流引发的泵叶轮反转、管路介质串混、液位倒灌等工程问题。从结构设计来看，该阀采用卧式旋启结构，阀瓣绕阀体内置的销轴做圆弧摆动，相比升降式止回阀流阻更小，对介质清洁度的容忍度更高，即使介质中混有少量细小杂质也不容易出现卡滞故障，适合水、低粘度油品、压缩空气等常规介质的工况使用。阀体采用对称式三通造型，两端接口为标准内螺纹，安装时无需额外焊接法兰，直接在管端缠绕密封生料带或配合密封胶拧紧即可，安装空间占用小，适合管路排布紧凑的小型设备配套场景。顶部采用六角螺塞式阀盖设计，通过螺纹与阀体连接，配合密封垫片实现阀腔密封，后期如果需要清理阀腔杂质、更换磨损的阀瓣密封件，无需将整个阀体从管路上拆下，只需拧开顶部阀盖即可完成维护，大幅降低后期运维的工作量。建模过程中严格遵循螺纹连接阀门的常规安装边界，两端螺纹轴线保持同轴度公差在0.1mm以内，阀盖的六角外形尺寸适配常规活动扳手的操作空间，安装时扳手回转半径不会与相邻管路产生干涉。阀瓣的开启角度做了限位设计，最大开启角度不超过70度，避免阀瓣完全贴附在阀腔内壁导致介质流动时产生紊流，同时保证阀瓣在介质停止流动时可以依靠自身重力快速回座密封，减少倒流泄漏量。阀腔内部的流道做了圆弧过渡处理，没有尖锐的直角结构，减少介质流动时的压损，同时降低高速介质对阀体内壁的冲蚀，延长阀门的整体使用寿命。两端的六角外形结构也兼顾了安装时的受力需求，拧紧管路时可以用扳手卡住阀体六角部位施加扭矩，避免扭矩直接作用在阀腔薄壁位置导致阀体变形。
