螺杆式空气压缩机组工业结构设计

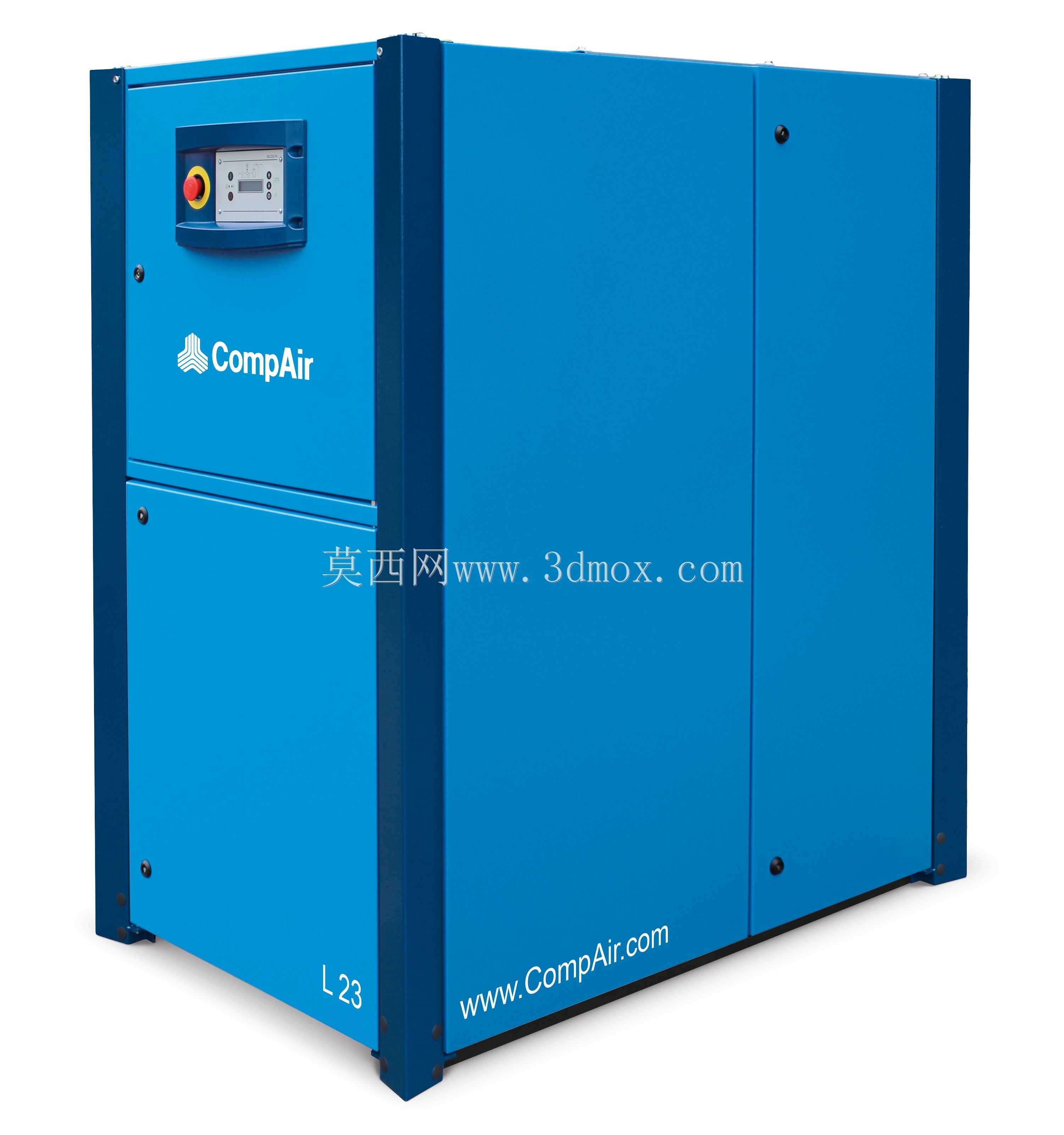

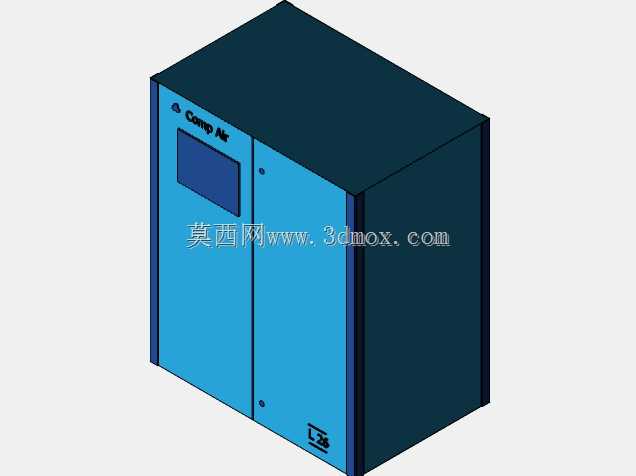

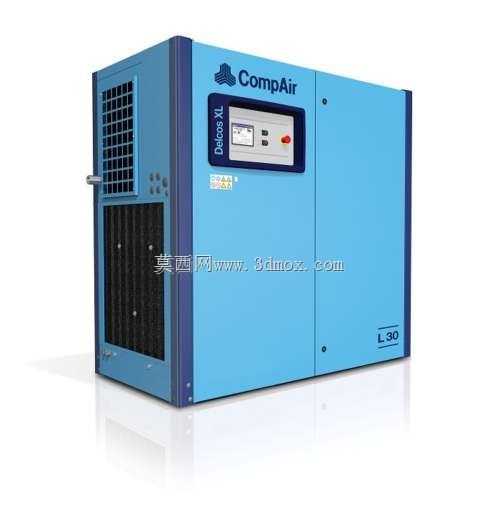

在机械加工、汽车零部件制造、电子组装等车间的气源供给场景中，这类螺杆式空气压缩机是整套气动系统的核心动力源，负责为车间内气动夹具、气动扳手、喷涂设备、气动输送线提供稳定压力的压缩空气，其运行稳定性直接决定整条生产线的气动执行元件动作可靠性。从结构设计逻辑来看，该机型采用一体化箱式集成布局，将螺杆主机、驱动电机、油气分离系统、冷却回路、电气控制单元全部整合在封闭柜体内，既减少了外部管路的泄漏风险，也能通过柜体的隔音结构降低运行时的噪音传递，适配车间内近距离布置的安装需求。

设备正面设置的集成操控面板整合了压力显示、运行状态指示、紧急停止按钮与参数调节控件，操作人员无需拆解柜体即可完成日常运行参数查看与常规操作，面板旁的品牌标识区清晰标注设备系列型号，便于运维人员快速识别设备规格。柜体侧面预留的通风格栅与下部的散热窗口形成贯通式冷却风道，配合内置的风冷散热模块，可将设备连续运行时产生的热量及时排出，避免高温触发主机过载保护，保障长时间满负荷运行的稳定性。

从安装边界考量，该机型为固定式落地安装结构，底部预留的水平支撑脚可适配车间硬化地面的安装需求，柜体侧面预留的维护门位置预留了不小于800mm的操作空间余量，方便运维人员定期更换油滤、空滤与油气分离滤芯，设备后侧的压缩空气输出接口、电力接线端口采用集中式布局，减少现场安装时的管线排布工作量。设计过程中针对不同车间的气源压力需求，对主机的压缩比参数做了匹配优化，输出压力可覆盖常规工业气动系统的0.7-1.0MPa常用区间，内置的压力传感器可实时监测输出气压，当气压达到设定上限时自动进入空载运行状态，降低不必要的能耗损耗。柜体的边角采用圆弧过渡结构设计，既避免车间内转运、安装过程中磕碰造成的漆面损伤与结构变形，也能减少人员意外磕碰时的伤害风险，整体结构在紧凑性与维护便利性之间做了合理平衡，适配中小型加工车间的固定气源站建设需求。
