钢铁厂用工业缸喷嘴装置结构设计

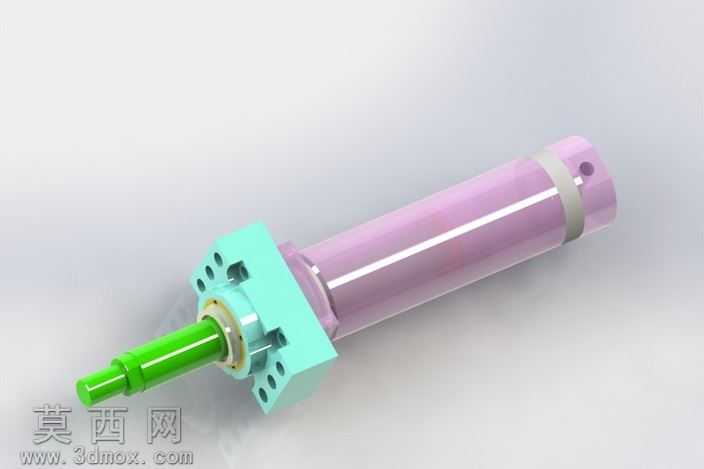

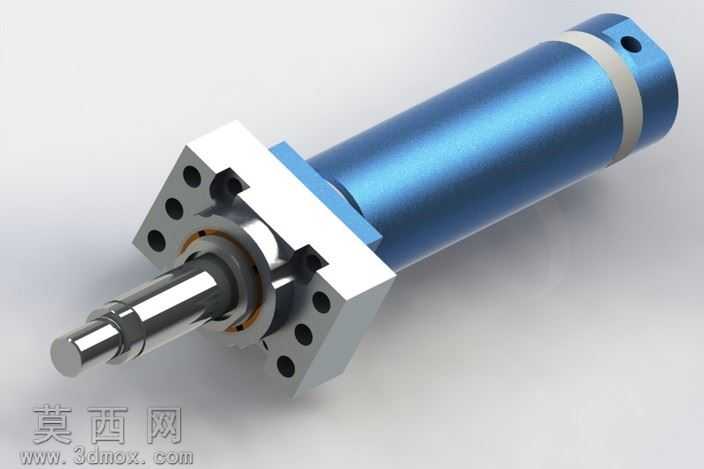

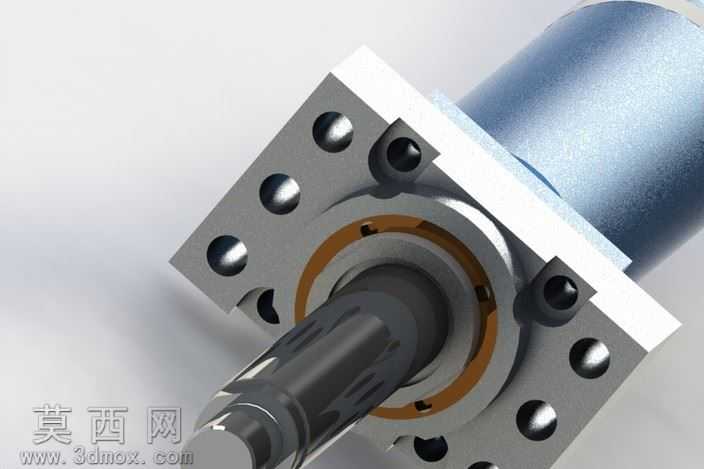

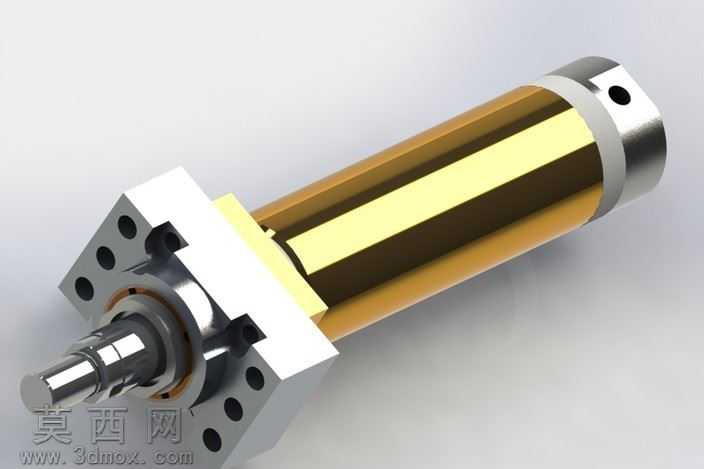

本作品为应用于钢铁工厂作业场景的缸喷嘴装置三维建模成果，建模过程依托三维参数化设计思路完成，首先对装置的整体功能需求进行拆解，明确该部件需要满足高温工况下的介质喷射、稳定安装定位、传动输出的核心使用要求。建模阶段先搭建整体装配骨架，确定前端输出轴段、中部缸体、端部安装法兰的相对位置与尺寸配合关系，保证各部件装配公差符合机械设计规范。模型的结构设计上，前端输出轴采用阶梯轴结构，依次设置密封配合段、轴承安装段、输出连接段，轴端做倒角处理避免应力集中；中部缸体为圆柱形主体结构，表面做金属阳极氧化质感的材质表现，还原工业气动或液压缸体的真实外观，缸体端部设置环形密封槽位，用于安装密封胶圈防止介质泄漏；侧方的安装法兰采用方形带安装孔的结构，六个均匀分布的通孔用于将整个喷嘴装置固定在配套设备基座上，法兰与缸体衔接处设置定位凸台，保证装配时的同轴度精度。渲染阶段采用工业产品常用的影棚布光方案，主光源从侧上方打亮缸体的金属曲面，突出蓝色氧化层的细腻质感与金属轴段的高光反射，辅光源补亮法兰安装面的结构细节，避免暗部细节丢失，背景采用浅灰色渐变背景突出装置主体。材质分配上，输出轴与法兰部分赋予抛光不锈钢材质，调整金属粗糙度参数模拟机加工后的金属光泽，缸体部分赋予蓝色阳极氧化铝材质，添加细微的颗粒质感还原真实工业部件的表面处理效果，密封环部分赋予浅灰色橡胶材质，调整漫反射参数表现橡胶的哑光质感。设计过程中充分考虑钢铁厂的使用场景，整体结构做了刚性强化设计，法兰安装孔的位置、轴段的直径参数均匹配现有工业喷嘴的通用安装规格，可直接适配冶金生产线上的喷射工位需求，各零件之间的配合关系清晰，可直接用于后续的工程出图、装配模拟以及工况仿真验证，模型的细节还原度高，密封槽、安装孔、轴肩等细小结构均完整建模，没有出现结构缺失或者干涉的问题。
