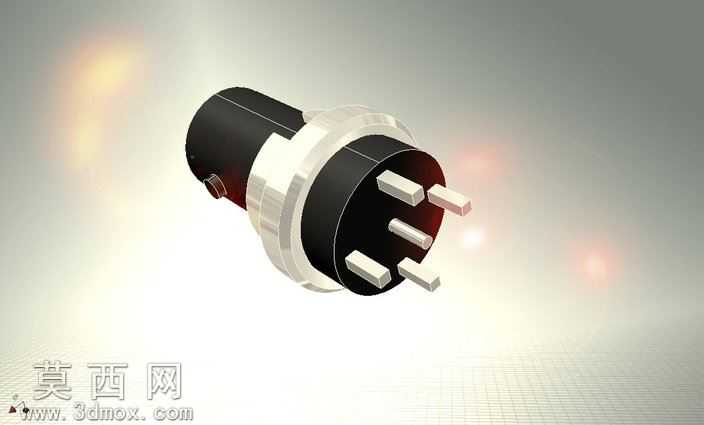

带隔离塑料结构的BNC连接器三维建模作品

本作品为BNC连接器的三维数字化建模成果，建模过程严格遵循射频同轴连接器的实际生产尺寸规范，在三维建模环境中完成全参数化的结构搭建，完整还原了该款连接器的装配关系与细节特征。模型主体分为金属连接基座、黑色绝缘塑壳、插针接触件、前端法兰安装结构四个核心部分，建模时首先绘制连接器的中心回转基准轴，通过旋转特征生成金属基座的主体轮廓，对基座表面的滚花防滑结构、法兰盘的安装定位缺口采用阵列切除特征完成细节制作，保证金属部件的结构精度符合BNC接口的通用匹配标准。绝缘塑壳部分采用实体拉伸与布尔运算结合的方式制作，精准还原塑壳与金属基座的过盈配合结构，对塑壳表面的脱模斜度、卡扣定位槽做了符合注塑工艺要求的细节处理，避免建模结构出现生产工艺无法实现的锐角与倒扣。插针接触件按照公头BNC连接器的接触规范，绘制五根等距分布的金属插针，每根插针的端部倒角、插针与塑壳的安装固定槽都做了精细化建模，还原插针与绝缘塑壳的压装配合关系。材质渲染阶段，金属基座与插针部分赋予哑光镀镍金属材质，调整材质的反射粗糙度与金属度参数，模拟真实接插件金属件的表面质感，绝缘塑壳部分赋予黑色阻燃ABS塑料材质，添加细微的表面颗粒纹理还原注塑件的真实表面效果，前端隔离塑料部件采用半透哑光工程塑料材质，通过材质透明度与漫反射参数的调整，区分不同塑料部件的材质差异。渲染时采用三点布光方案，主光源从侧上方打亮连接器主体轮廓，辅助光源补全暗部细节，背光源勾勒金属部件的边缘高光，搭配浅灰色渐变背景与柔和的地面反射效果，完整呈现连接器的结构层次与材质质感。建模过程中对各部件的装配间隙做了合理预留，所有配合面的公差设定符合电子接插件的装配要求，既保证模型视觉上的真实感，也具备结构设计参考价值，可用于电子连接结构教学、射频接插件选型展示、相关设备装配模拟等场景。
