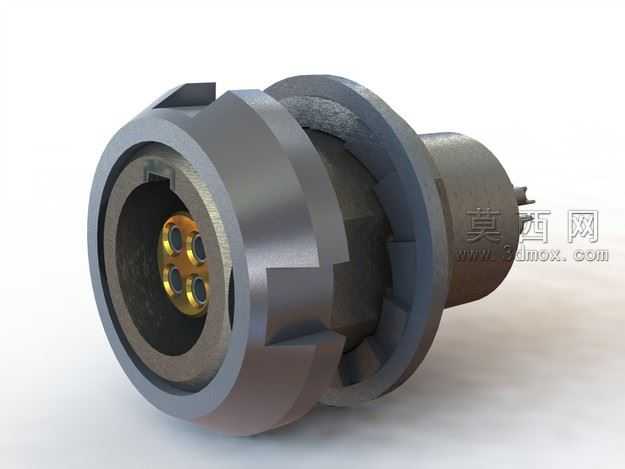

雷莫EEG系列圆形多芯连接器三维结构

本模型为雷莫EEG系列圆形多芯连接器的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸公差标准，完整还原了该款连接器的全部结构细节。建模阶段采用参数化设计逻辑，先通过旋转特征构建连接器的金属外壳主体，外壳外侧的防滑滚花、定位卡槽、安装法兰结构均通过扫描、阵列特征逐一实现，保证各部位的装配间隙符合实际工业生产的公差要求。内部的接触端子组件采用多实体建模方式，分别构建镀金插针、绝缘固定基座、密封胶圈、锁紧卡扣等独立零件，再按照实际装配关系完成配合约束，可直接用于装配干涉检查与运动仿真。材质渲染阶段针对不同部件匹配对应的物理材质，金属外壳采用哑光锌合金材质，调整金属度、粗糙度参数还原压铸外壳的磨砂质感，内部插针设置高金属度的镀金材质，还原接触件的亮面金属光泽，绝缘基座采用黑色耐高温工程塑料材质，密封胶圈添加半透明的橡胶材质属性，渲染时采用三点布光方案，主光勾勒连接器的主体轮廓，辅光补全暗部细节，背光突出金属边缘的高光，最终呈现的渲染效果与实物外观高度一致。该款连接器为推拉自锁式结构，建模时完整还原了内部的锁紧弹片结构，可模拟连接器插合时的锁紧动作，外壳的外螺纹安装结构、尾部的线缆出线结构均做了精细化处理，模型可直接用于设备布线仿真、产品结构展示、装配工艺指导等场景，设计过程中充分考虑了该类连接器在工业设备、医疗仪器、测试测量设备中的实际使用需求，所有结构均符合行业通用的连接器设计规范，无多余的简化特征，能够满足不同场景下的三维模型使用要求。
