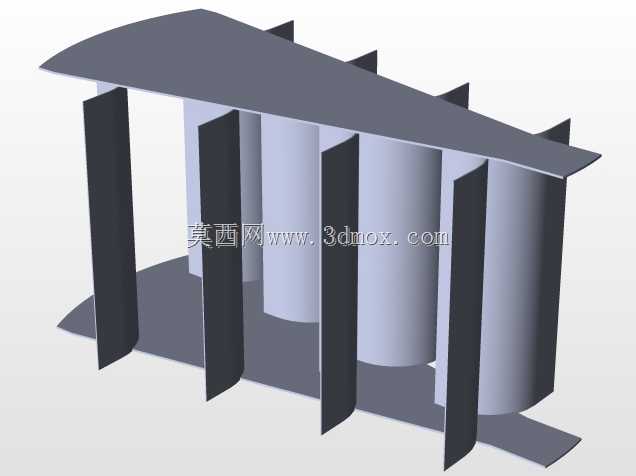

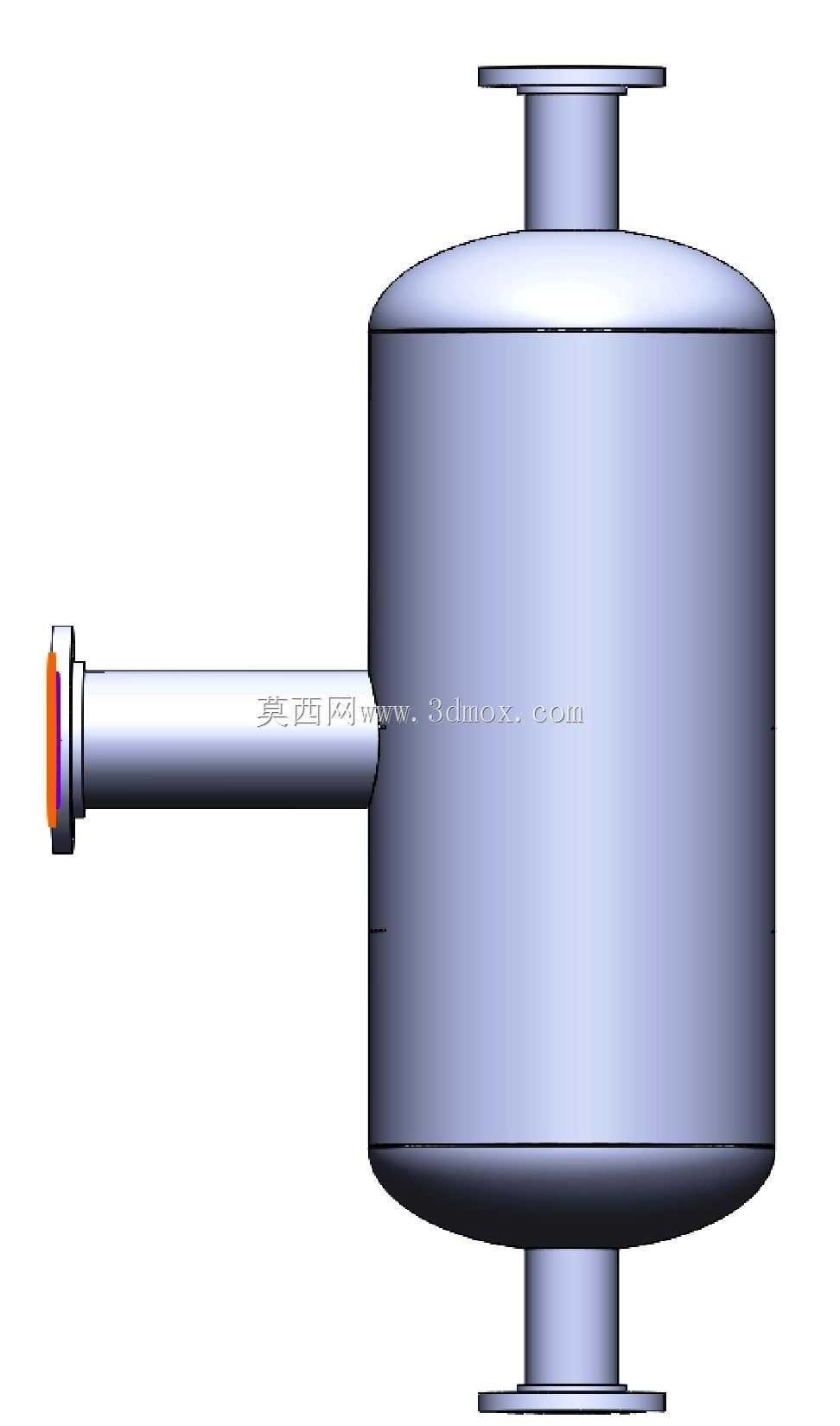

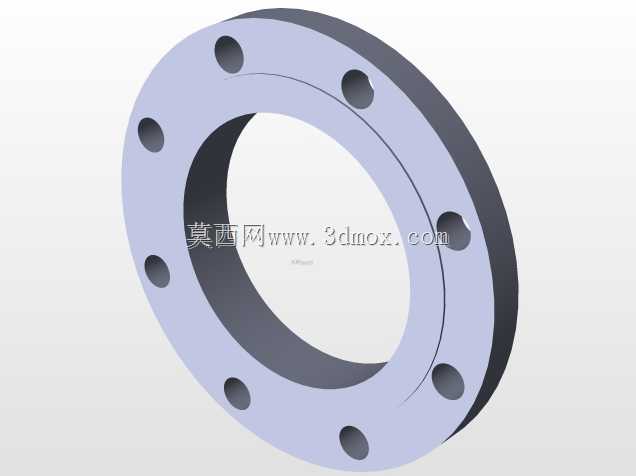

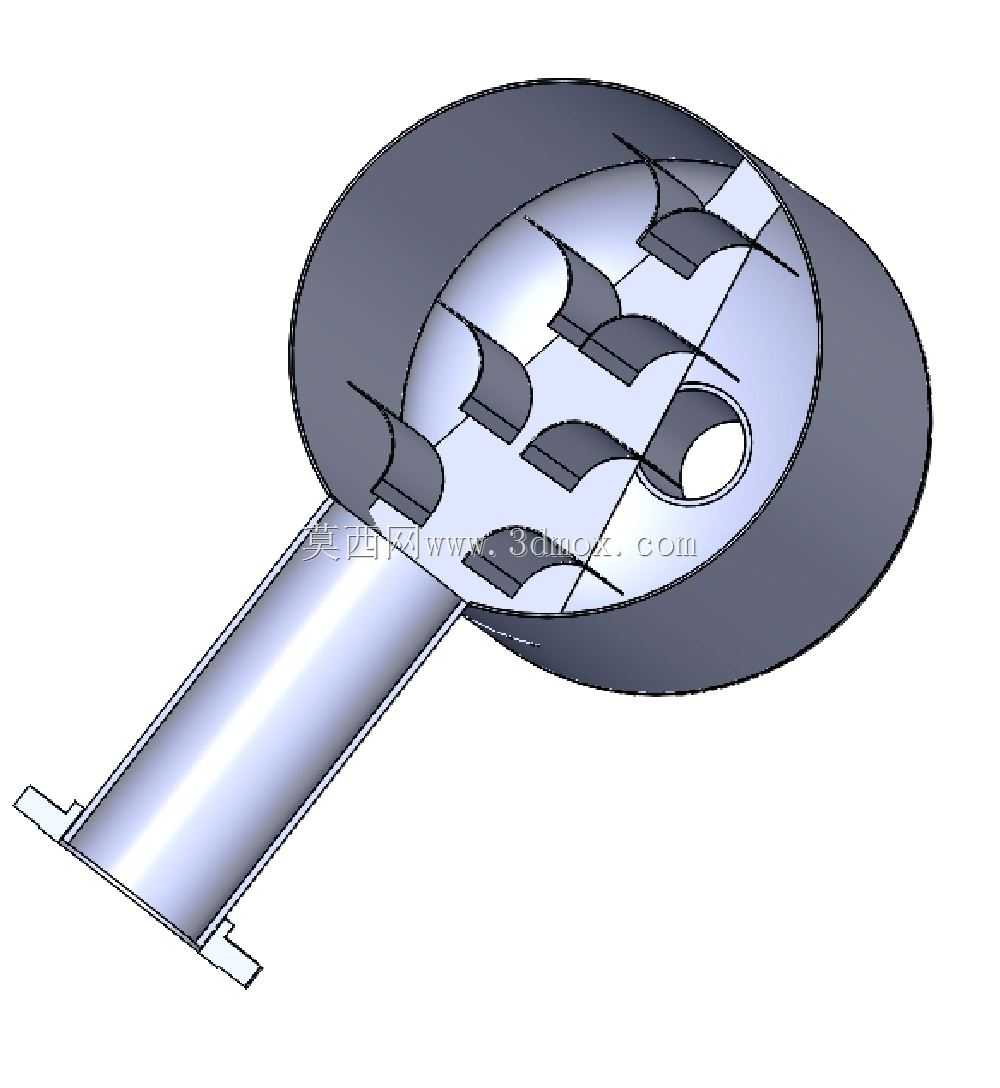

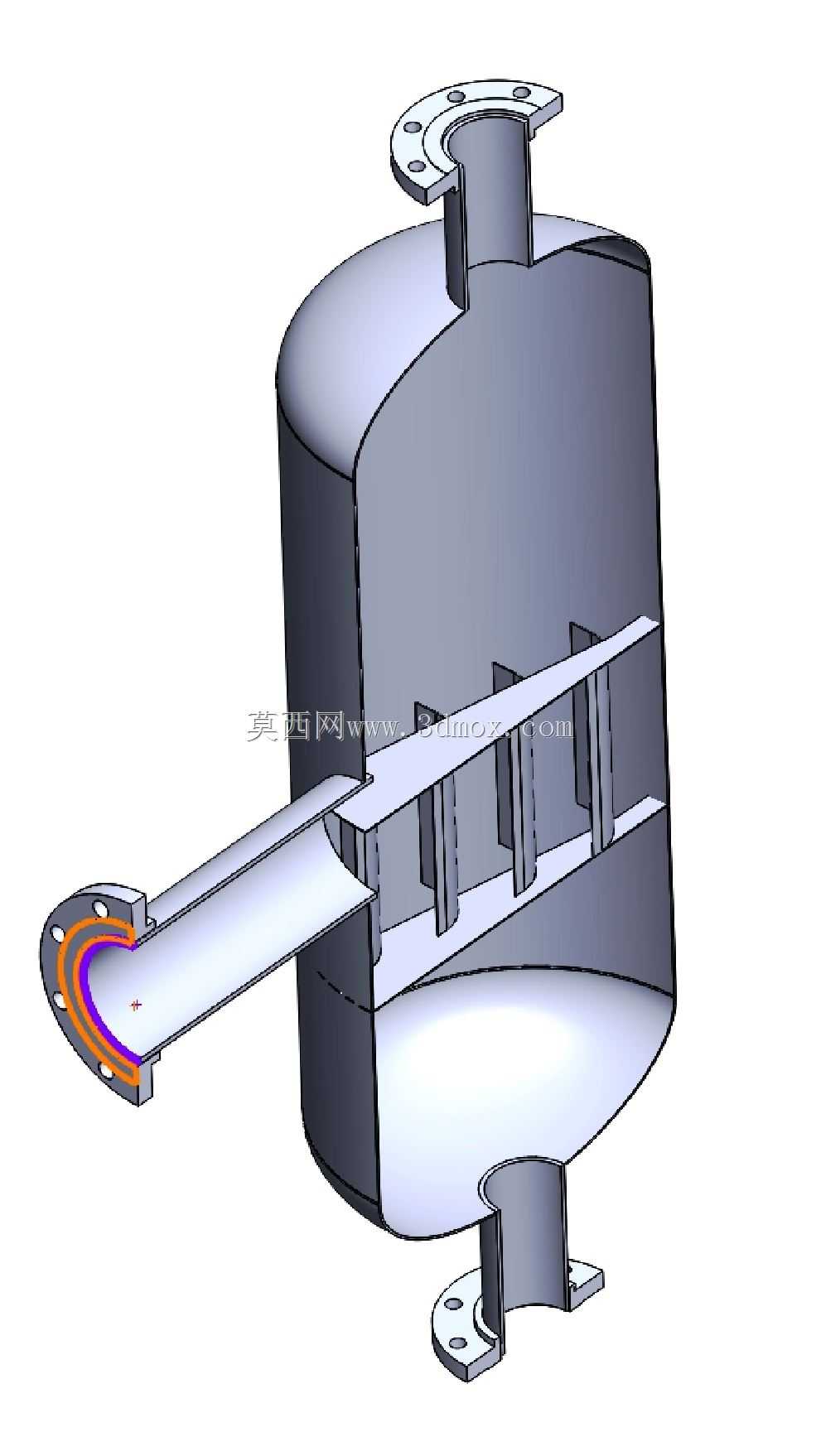

该闪蒸室结构主要应用于化工、制药、食品加工、热力发电等行业的流体处理工段,承担高压饱和液态介质的突然降压闪蒸、气液两相初步分离的核心功能,是蒸发浓缩、余热回收、溶剂回收、高压流体泄压处理工艺中不可或缺的承压设备。从结构设计逻辑来看,整体采用立式圆柱形承压罐体构型,相较于卧式结构,立式布局能够充分利用重力场实现气液两相的自然分离,减少设备整体占地面积,同时降低闪蒸过程中高速气流夹带液滴的概率,提升分离效率。罐体顶部设置单法兰接口,为闪蒸后低压气态介质的出口,接口采用标准凸面带颈法兰结构,法兰端面均匀分布螺栓孔,可与下游气相输送管道、换热设备或者压缩机组直接对接,法兰密封面的平面度、螺栓孔的位置度均按照承压管道连接标准设计,保证高压工况下的密封可靠性。罐体侧部斜向伸出的带法兰接口为高压饱和液态介质的进料口,采用切向斜插式进料设计,进料方向沿罐体内壁切线方向设置,高压液态介质进入罐体后会沿内壁形成旋流,一方面通过旋流的离心作用初步分离介质中携带的杂质与液滴,另一方面避免高速进料直接冲击罐体底部或者气相出口,减少内部流场紊乱,降低闪蒸过程的振动与噪音。罐体底部设置的带法兰接口为浓缩后液态介质的排出口,同样采用标准法兰连接结构,可与下游液位控制装置、输送泵或者后续处理工段对接,底部接口位置略高于罐体下封头最低点,预留少量沉渣空间,避免介质中携带的固体杂质直接进入下游管道造成堵塞。罐体壁厚按照设计压力、设计温度下的承压要求计算选取,筒体与各接口的连接位置均设置过渡圆弧结构,减少应力集中,所有焊接接头均采用全焊透结构,满足承压设备的强度与密封性要求。安装边界方面,设备可通过底部法兰直接固定在支撑钢架或者混凝土基础上,安装时需保证罐体垂直度偏差在允许范围内,避免内部流场偏移影响闪蒸分离效果;各外接管道需设置独立支撑,避免管道重量直接作用在罐体接口上造成法兰密封失效或者接口变形。实际运行过程中,高压饱和液态介质从侧部进料口进入罐体后,由于罐内压力远低于进料介质的饱和蒸气压,液态介质会在瞬间发生闪蒸,部分液态介质汽化形成低压蒸汽,未汽化的液态介质在重力作用下沿罐体内壁下落至罐体底部,从底部排出口排出,汽化后的气态介质上升至顶部气相出口排出,完成整个闪蒸分离过程。设计过程中充分考虑了闪蒸过程的流场特性,罐体内部预留足够的气液分离空间,气相出口位置设置防冲挡板结构(图中未完全展示内部结构),避免高速上升气流夹带液滴进入下游设备,同时罐体的高径比经过流场仿真优化,在保证分离效率的前提下尽可能压缩设备整体高度,降低制造成本与安装空间要求。
