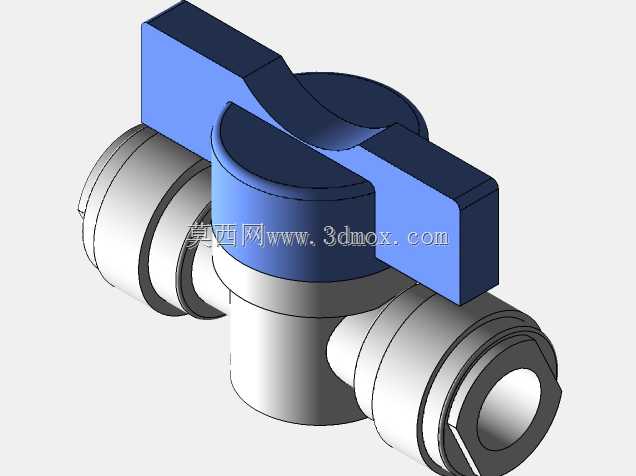

3/8英寸快插式手动三通球阀结构

这款三通快插球阀主要面向气动控制回路、小型流体输送管路的工况设计，在自动化生产线的气路排布、小型实验设备的流体切换、家装气动工具配套管路中都有广泛应用，核心作用是实现管路中介质流向的切换或者通断控制，相比两通球阀，它可以在单阀位完成三个通路的逻辑切换，减少管路中接头的使用数量，降低整体泄漏点风险。从结构设计来看，手柄采用蝶形双翼结构，握持施力时不需要额外搭配扳手，徒手就能完成90度的阀位切换，手柄表面做了平直的切面处理，旋转到限位位置时可以直观通过手柄朝向判断当前通路状态，避免现场操作时的误判。阀体的三个接口均采用快插式结构，适配外径3/8英寸的硬质尼龙管、PU气管，安装时不需要额外套丝、缠生料带，只需要将管材切平后直接插入接口即可完成密封固定，接口内部的弹性卡簧会牢牢卡住管材外壁，内置的丁腈橡胶密封圈贴合管材外壁实现静密封，拆卸时只需要按下接口端部的释放圈就能轻松拔出管材，大幅提升现场管路装配和改造的效率。设计过程中，阀芯采用通孔式球体结构，介质流通时的流阻接近直通管路，不会出现明显的压力损失，球体和阀体之间的密封采用两片式PTFE密封垫，既保证转动手柄时的操作力矩适中，不会出现卡滞或者过松的情况，又能在0-1MPa的工作压力范围内实现可靠密封，不会出现内漏问题。阀体主体采用镀镍黄铜材质，兼顾结构强度和防锈能力，在常规车间环境、潮湿工况下都不会出现锈蚀卡滞的问题，整体外形的安装边界紧凑，三个接口呈直角分布，相邻接口的中心距控制在合理范围，安装时不会和周边的管路、安装板出现干涉，不需要额外预留过大的操作空间，在排布密集的阀岛、小型设备内部的狭小空间里也能顺利安装。在实际选型使用时，这款阀适配的介质为压缩空气、低压清水、无腐蚀性的惰性气体，不能用于强酸强碱、高温蒸汽类的工况，安装前需要确认管材外径公差在标准范围内，管材切口平整无毛刺，避免插入时刮伤内部密封圈导致泄漏，手柄旋转时不要借助加力杆过度施力，避免内部密封垫被过度挤压导致转动卡滞，长期使用如果出现插拔力下降的情况，可以检查接口内部的卡簧是否出现疲劳变形，及时更换卡簧就能恢复原有固定性能。
