NW80脉冲汽化器结构设计方案

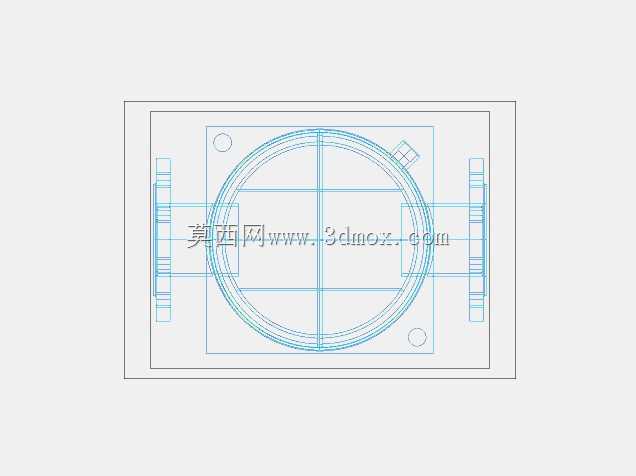

这款NW80规格的脉冲汽化器，主要面向工业流体处理管路系统设计，多用于需要将液态介质通过脉冲作用实现快速汽化的工艺段，常见于化工介质输送、工业燃气预处理、特种流体配比等作业场景，能够在管路通径匹配的前提下，稳定完成液态介质的相变转换，适配连续化生产的管路作业节奏。从结构设计来看，主体采用圆形承压腔体作为核心容腔，腔体外部对称设置两组法兰连接耳座，耳座上预留标准螺栓安装孔位，能够直接与同通径的工业管路法兰对接，安装时无需额外加工过渡连接件，可直接匹配现有管路的安装边界，两侧法兰的同轴度公差控制在机械安装通用标准范围内，避免对接后出现管路错位、密封面受力不均的问题。腔体上下端面设置定位凸台与密封槽位，可适配不同厚度的密封垫片，满足不同压力等级的管路密封需求，端盖上预留的小型工艺孔可用于安装压力检测、温度传感等外接检测元件，方便作业过程中实时监控腔体内的介质状态。设计过程中优先考虑了脉冲作业下的结构强度，腔体壁厚按照常规工业管路承压标准核算，能够承受脉冲气流带来的周期性压力冲击，避免长期作业下出现腔体疲劳变形的问题。两侧的连接结构采用对称式布局，既可以满足水平管路的直通安装需求，也可以根据现场管路走向调整安装角度，适配垂直、倾斜等不同布设方式的管路系统。腔体内部的流道设计采用圆弧过渡结构，减少介质在腔体内的流动阻力，避免液态介质在腔体拐角处残留堆积，保证脉冲汽化过程中介质能够均匀受热、充分汽化，输出的气态介质压力波动控制在工艺允许范围内，不会对后端管路的设备造成额外的压力冲击。从安装边界来看，整体结构的外轮廓尺寸按照NW80通径的常规安装空间设计，不会占用过多管路布设空间，法兰孔位的间距符合通用管路法兰的安装标准，现场安装时可直接替换同通径的常规管路连接件，无需对现有管路支架做额外改造。日常维护过程中，只需拆卸端盖的紧固螺栓即可完成腔体内部的清理与密封件更换，维护操作无需将整个装置从管路上完全拆卸，能够有效减少设备停机维护的时间，适配连续生产作业的运维需求。
