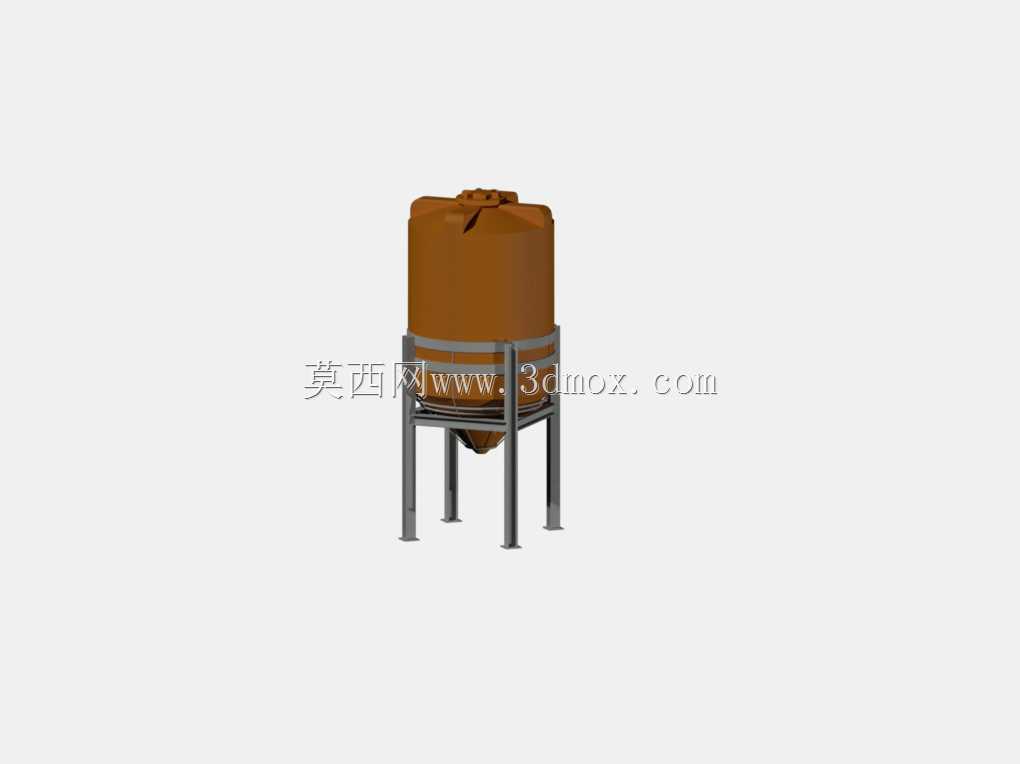

3000升锥底立式工业储料筒仓结构

该款锥底立式储料结构，主要面向中小型生产车间的散料、液态介质暂存场景设计，常见于食品加工、精细化工、塑胶原料生产等领域，可用于存储颗粒状塑胶原料、食品级浆料、低腐蚀性工业液体等介质，锥底结构的设计核心是保障卸料过程无残料堆积，避免介质长期滞留罐体内部出现结块、变质、交叉污染等问题。

从结构设计逻辑来看，罐体上部采用等径直筒段，最大化利用垂直安装空间，同等占地面积下能获得更高的有效存储容积，直筒段顶部设置带密封结构的投料口，可适配人工投料、管道自动上料两种投料方式，投料口的密封结构能有效阻挡外界粉尘、蚊虫进入罐体内部，保障存储介质的洁净度。下部锥段的锥角经过反复校核，针对常见存储介质的安息角参数做了匹配设计，针对流动性较好的颗粒料、低粘度液体，锥角设置能保障介质依靠自重即可完成完全卸料，无需额外加装振动辅助卸料装置，降低设备整体的配套成本与后期维护工作量。

外部配套的三脚支撑框架采用标准型材焊接成型，支撑腿的分布角度经过受力验算，可均匀承载满罐状态下的整体载荷，支撑腿底部预留有地脚螺栓安装孔，可直接与混凝土地面或者钢制安装平台做刚性固定，避免满载状态下罐体出现侧倾风险。框架与罐体接触的位置设置有环形抱紧箍，抱紧箍与罐体外壁之间加装橡胶缓冲垫，一方面避免硬接触造成罐体壁面磨损，另一方面可缓冲卸料、投料过程中产生的小幅振动，提升整体结构的稳定性。

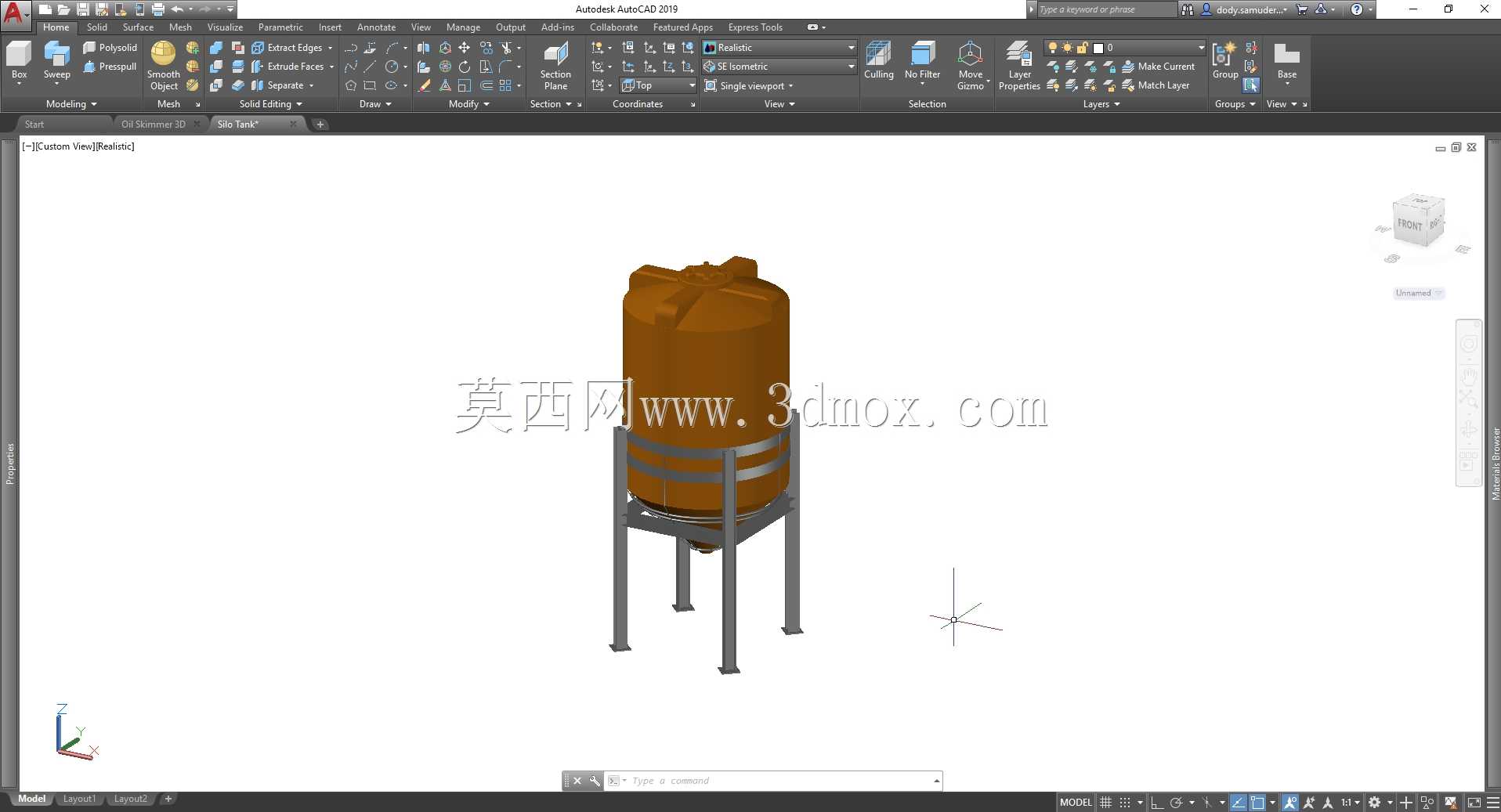

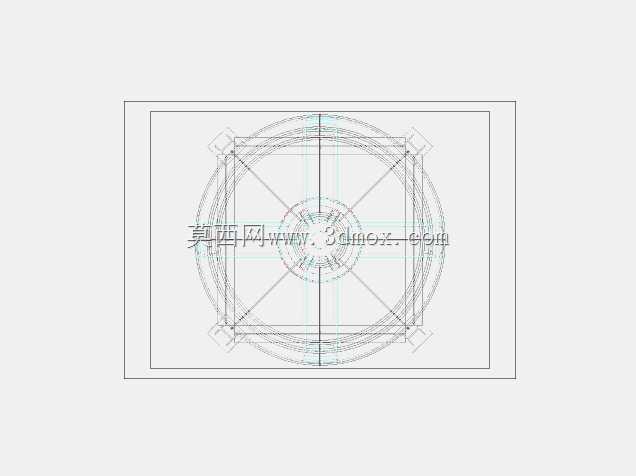

安装边界方面，该结构整体占用地面面积极小，适合车间内边角空间的布置，罐体顶部预留的接口可根据实际使用需求加装液位计、料位传感器、呼吸阀等配套附件，锥底最下端的卸料口可适配蝶阀、球阀等不同类型的卸料控制元件，满足不同卸料速度、不同介质特性的控制需求。建模过程中对罐体壁厚、支撑型材规格、焊接位置都做了符合工程实际的参数还原，可直接用于设备选型参考、安装布局模拟、非标改制的基础模型使用，能有效缩短同类储料设备的设计周期，减少前期方案验证的重复建模工作量。
