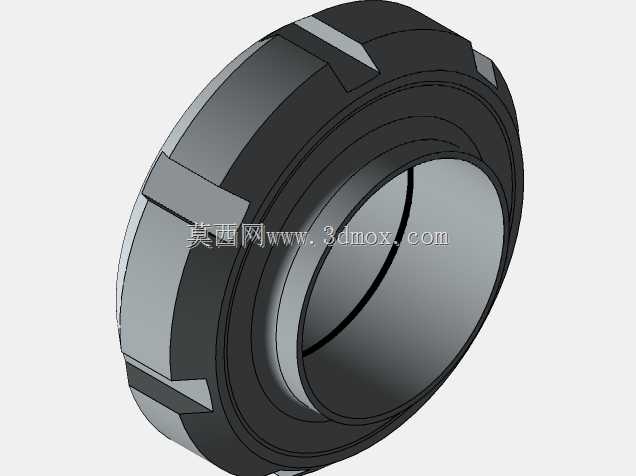

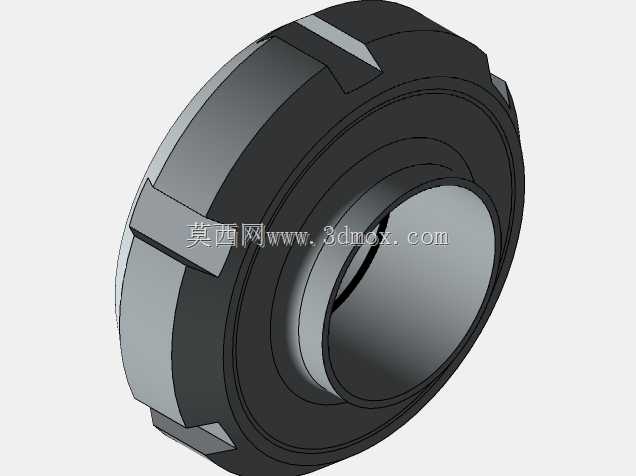

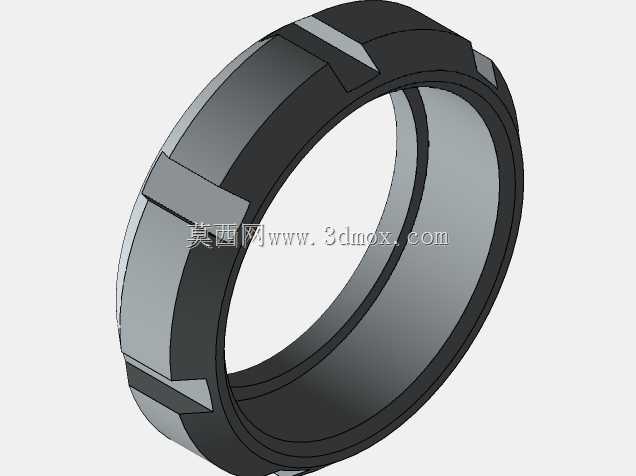

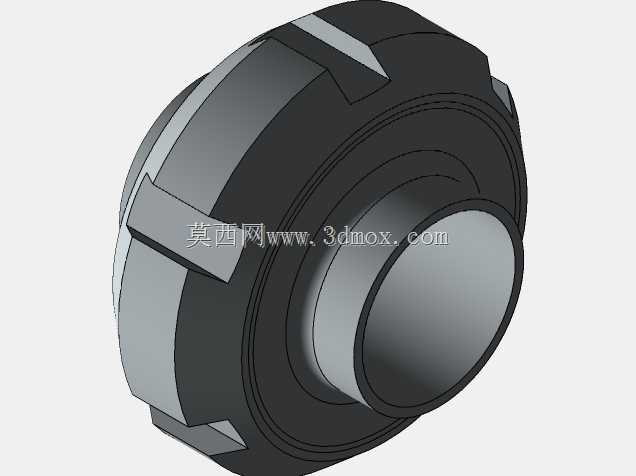

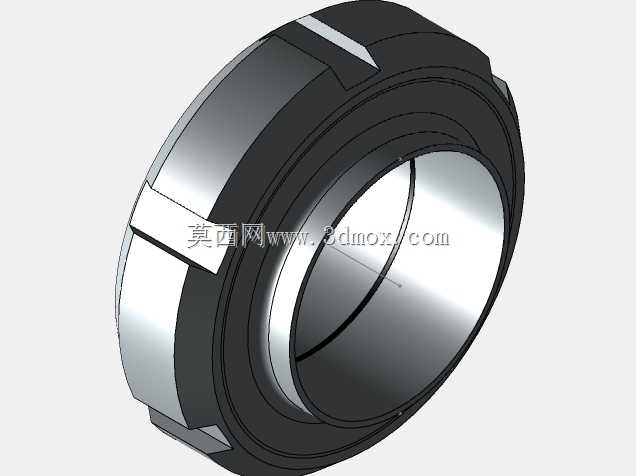

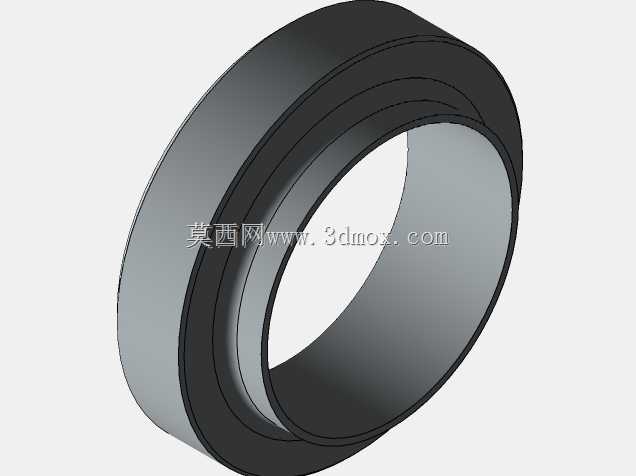

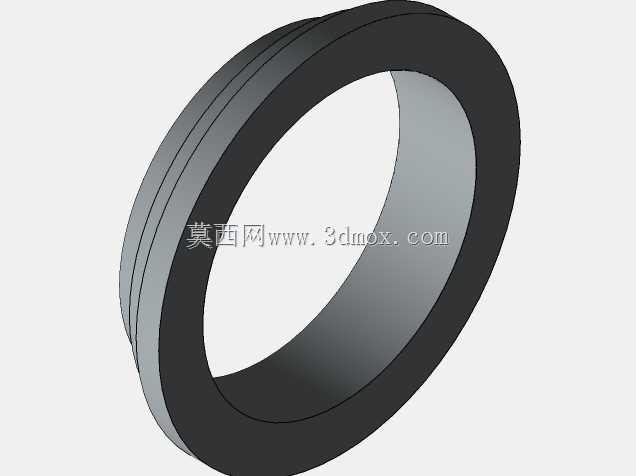

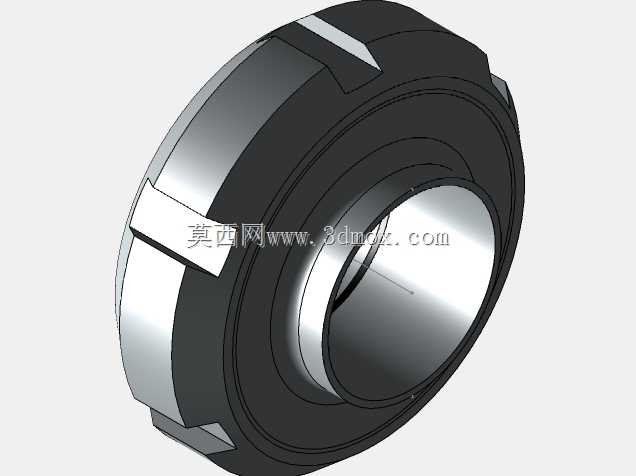

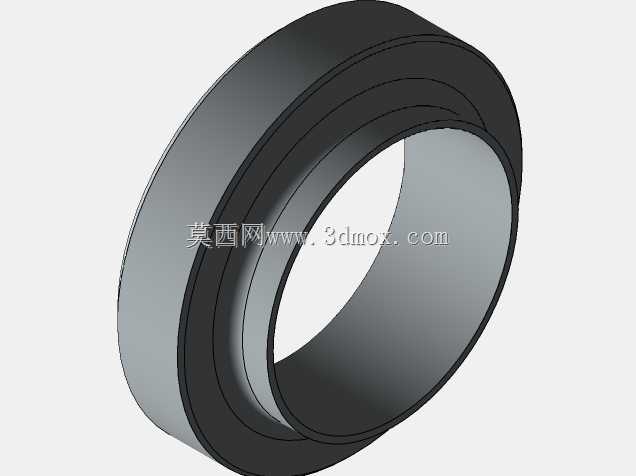

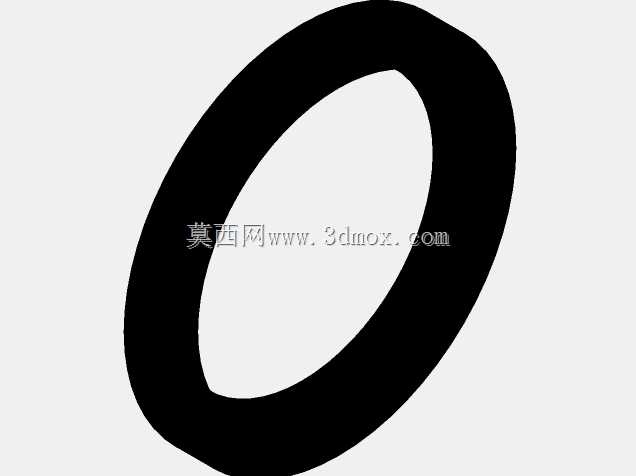

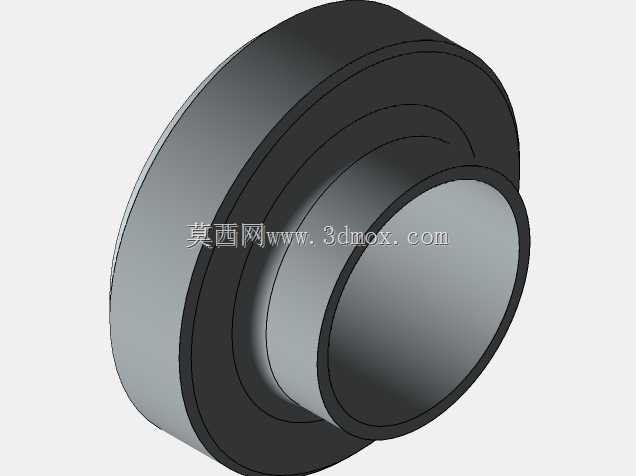

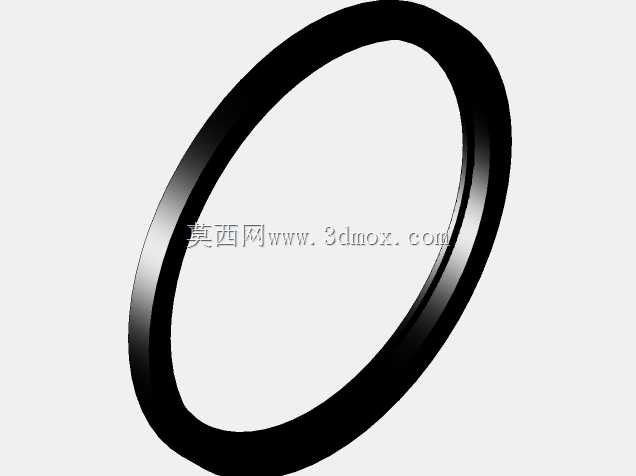

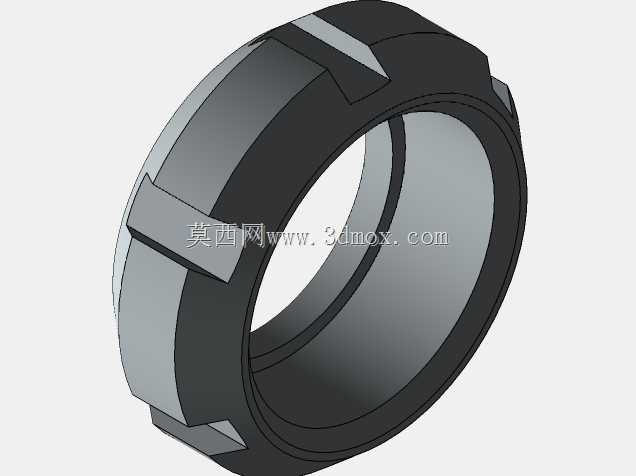

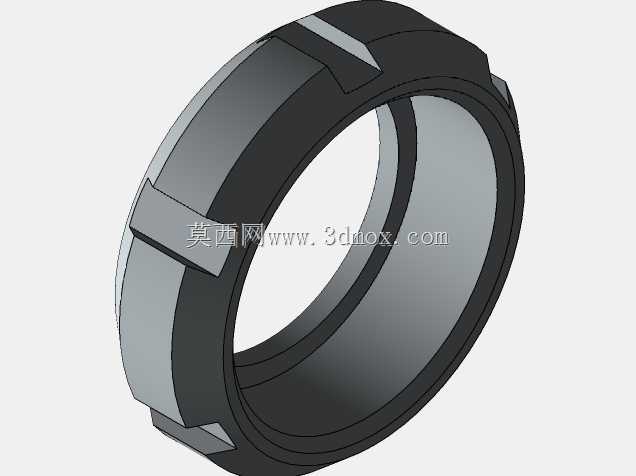

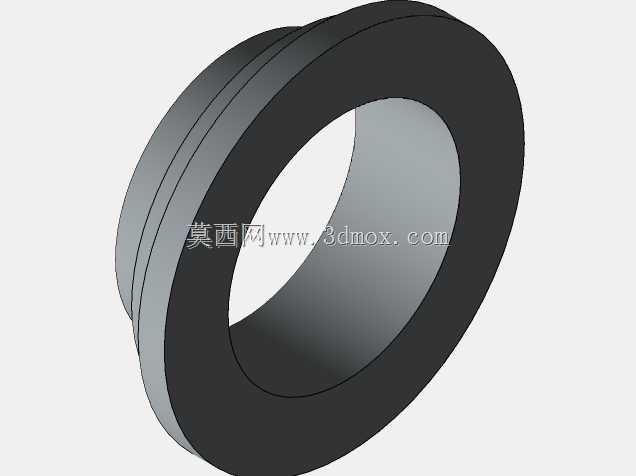

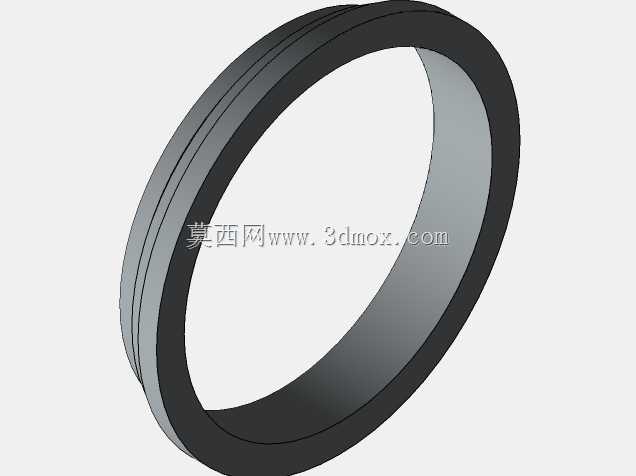

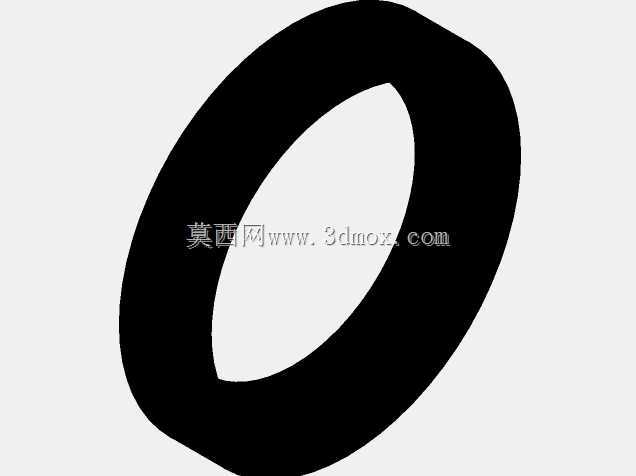

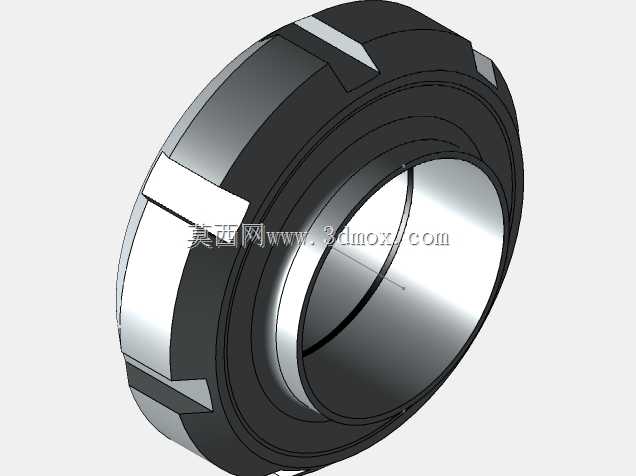

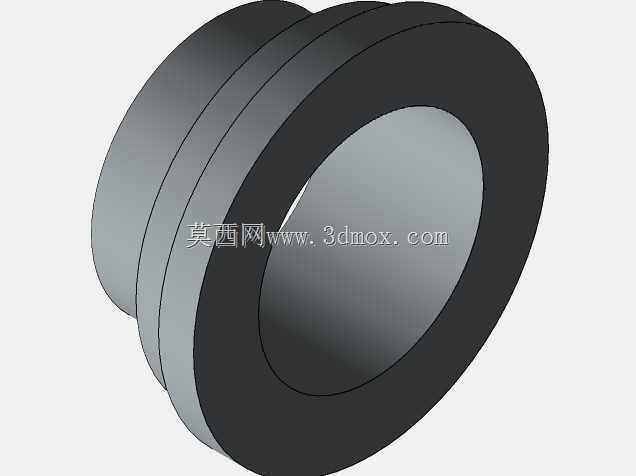

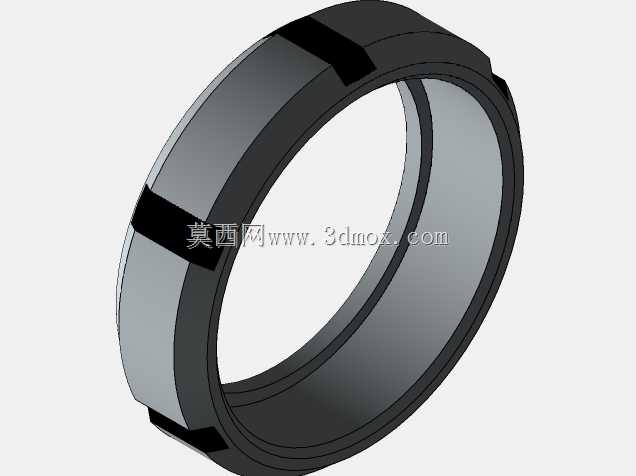

食品卫生级SMS焊接式管路接头

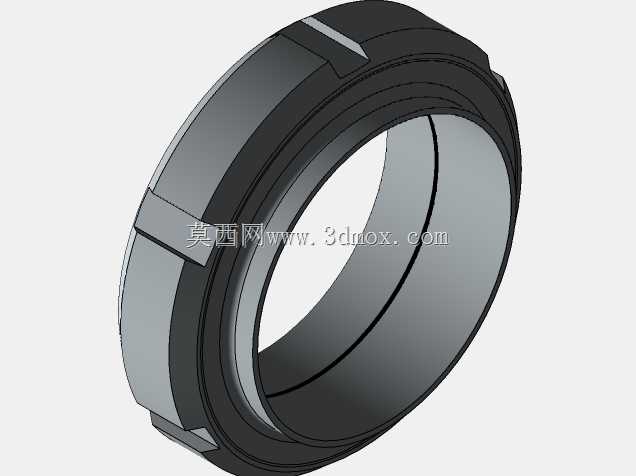

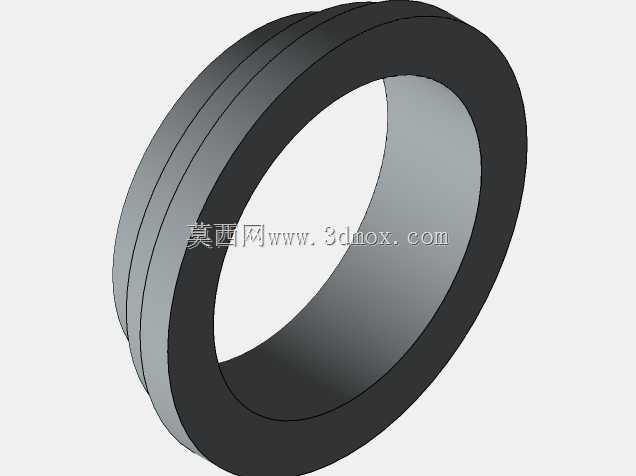

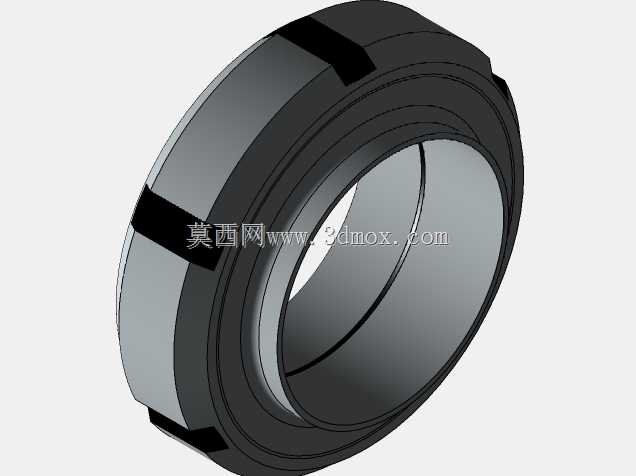

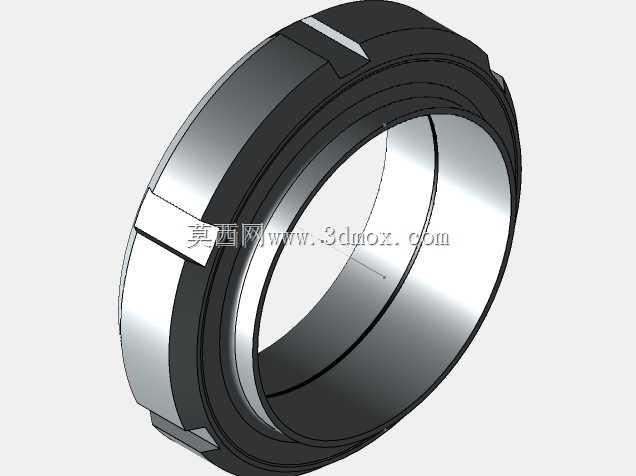

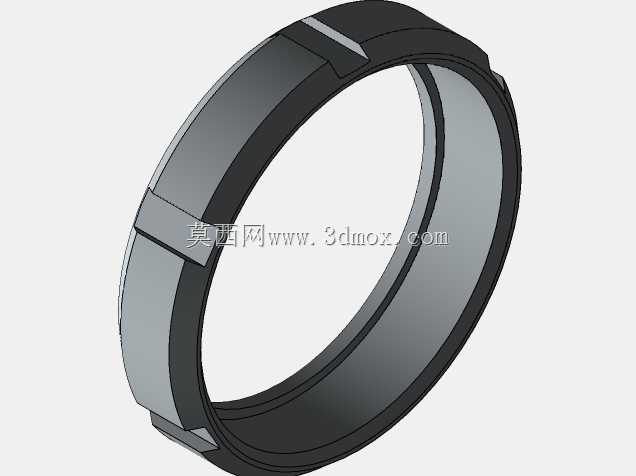

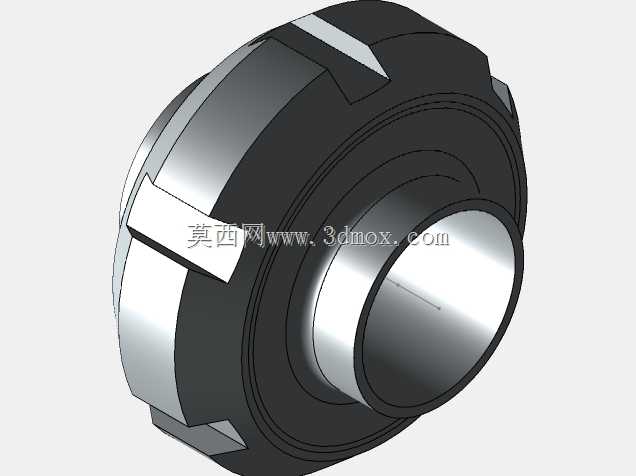

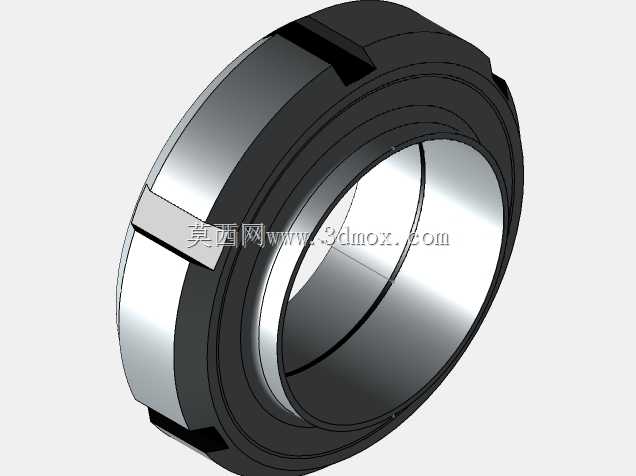

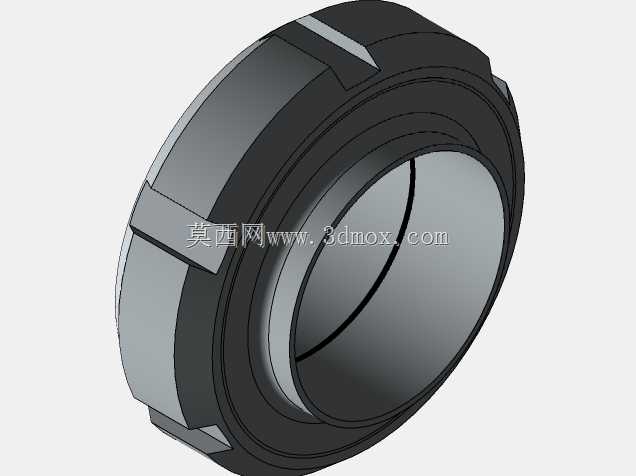

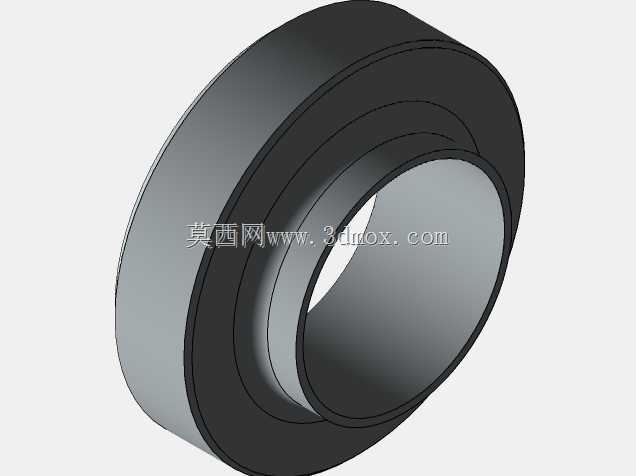

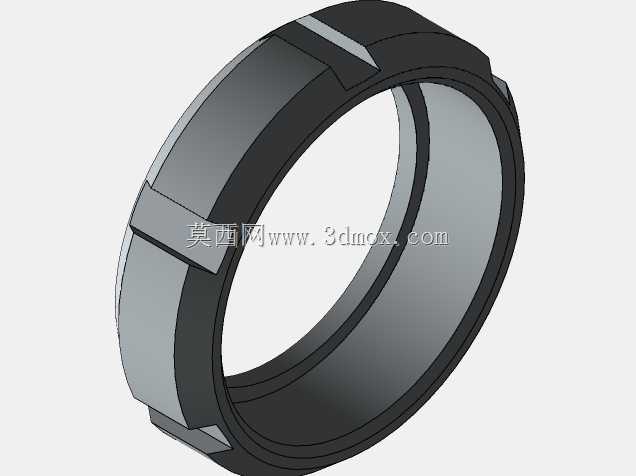

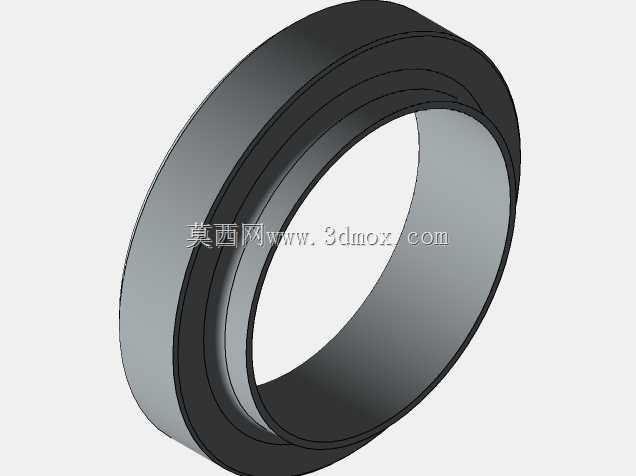

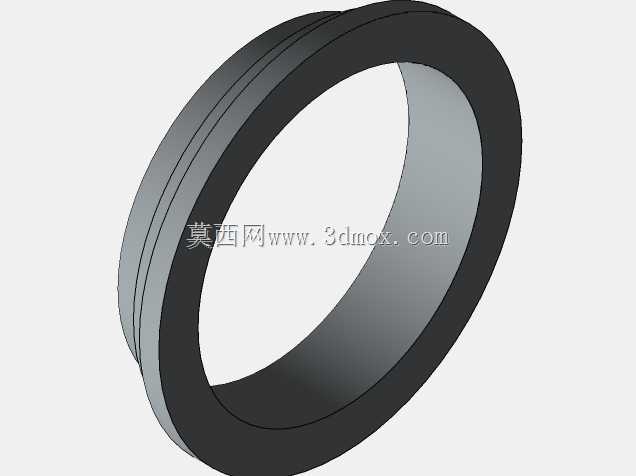

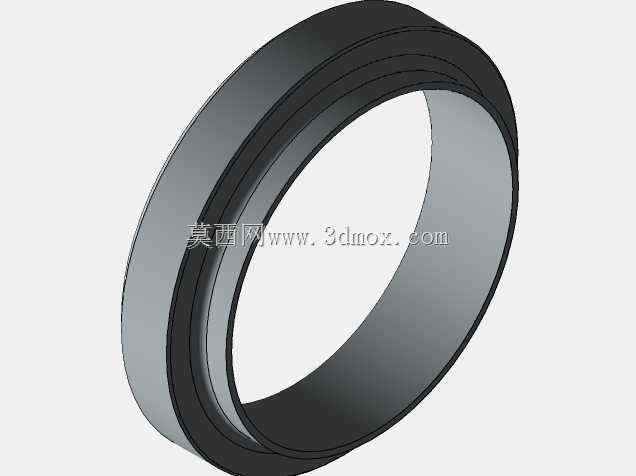

　　这类SMS焊接接头是卫生级流体输送管路里的常用连接件，在食品饮料、制药、日化这类对管路洁净度有要求的生产场景里应用极广，日常做设备布管、Solidworks三维布线时经常会调用这类标准件来完成管路装配设计。从结构设计来看，接头采用两端焊接的连接形式，中间带定位凸环结构，安装时凸环可以卡在管路固定支架或者快装卡箍的定位槽内，避免管路焊接后出现轴向窜动，同时也能给安装对位提供基准，减少现场焊接时的对位偏差。接头整体采用等径通腔设计，内壁没有突兀的变径台阶，流体经过时不会形成滞留死角，能避免物料残留滋生细菌，满足卫生级管路的CIP清洗要求，不用拆卸管路就能完成内部冲洗，符合食品生产的卫生规范。做三维建模时，

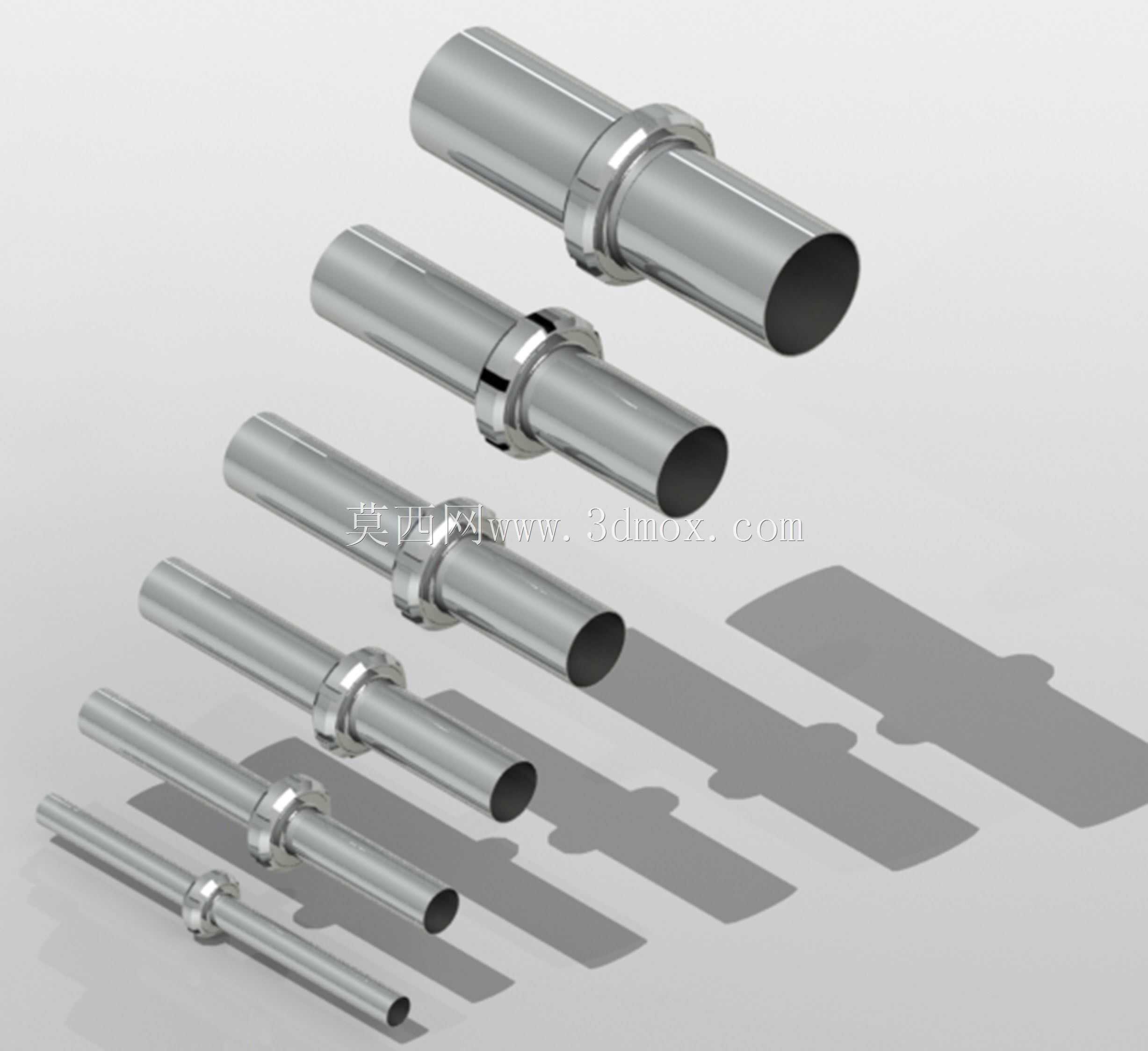

　　这类接头的尺寸边界需要严格匹配对应公称通径的不锈钢管外径，不同规格的接头总长度、凸环外径、插管段长度都有统一的行业通用尺寸，建模时要保证插管段和管材的配合间隙控制在合理范围，间隙过大会导致焊接时焊瘤渗入管腔影响内壁光洁度，间隙过小则现场装配时插管难度大，影响施工效率。实际应用中，这类接头主要用来连接同管径的卫生级不锈钢管，在输送饮品、乳制品、纯化水、洁净工艺流体的管路上使用，相比螺纹连接的接头，焊接式的连接形式没有螺纹缝隙的藏污问题，长期使用也不会出现连接松动漏液的情况，密封可靠性更高。设计选型时需要根据管路的公称通径匹配对应规格的接头，同时要确认凸环的尺寸和现场使用的管支架、固定卡件的卡槽尺寸匹配，避免出现安装干涉。

　　在三维布线装配过程中，调用这类标准接头模型可以快速完成管路走向的排布，接头的中间凸环可以作为管路固定点的定位参考，方便后续设计管路固定支架的安装位置，也能提前校验管路和周边设备、机架的安装间隙，避免现场安装时出现管路和其他部件碰撞的问题。接头的外表面做了圆滑过渡处理，没有尖锐棱角，焊接位置的坡口也做了标准化设计，现场焊接时能保证焊道均匀，焊接完成后打磨外表面就能达到卫生级的光洁度要求，不会有毛刺、凹坑等容易积垢的结构缺陷。
