直径2000mm工业外盘管压力容器反应器

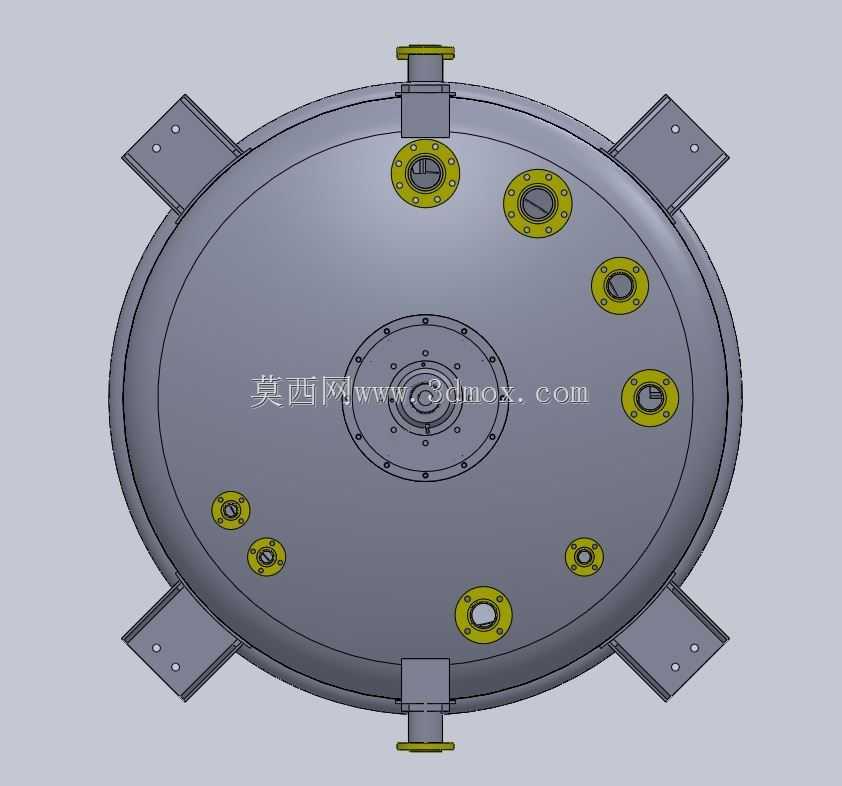

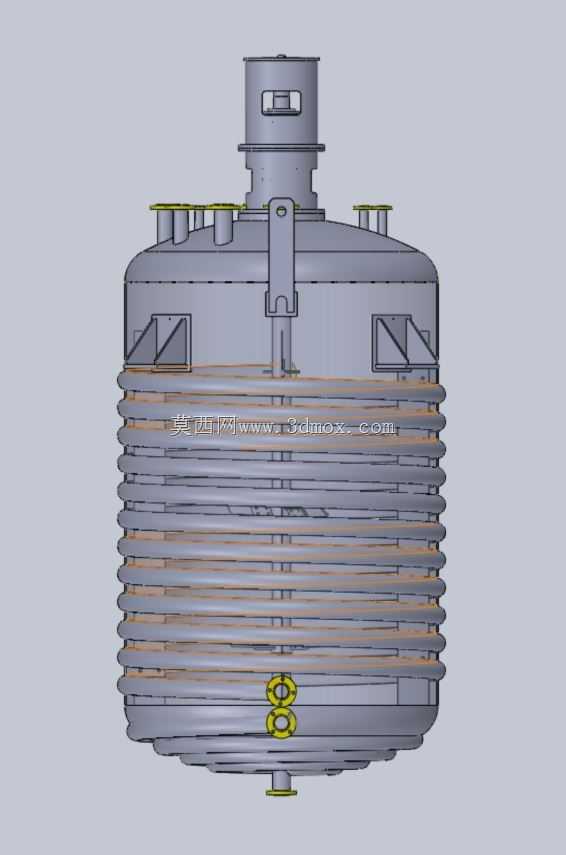

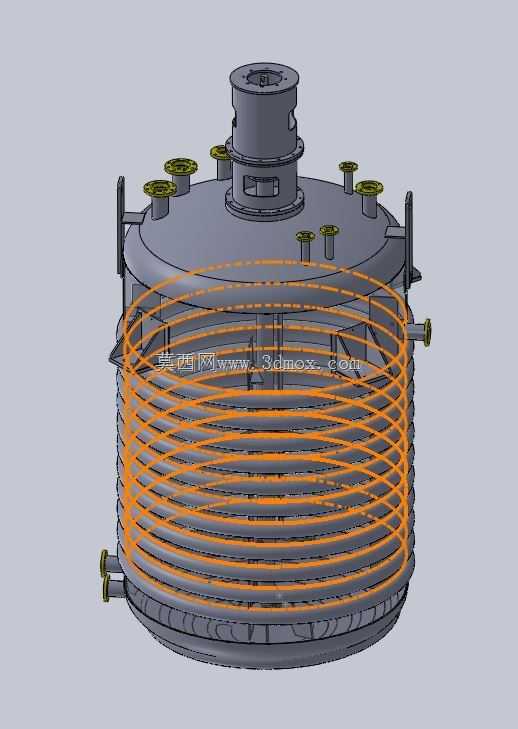

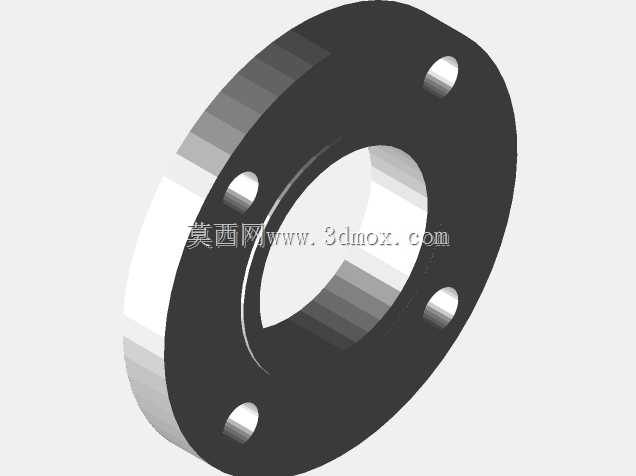

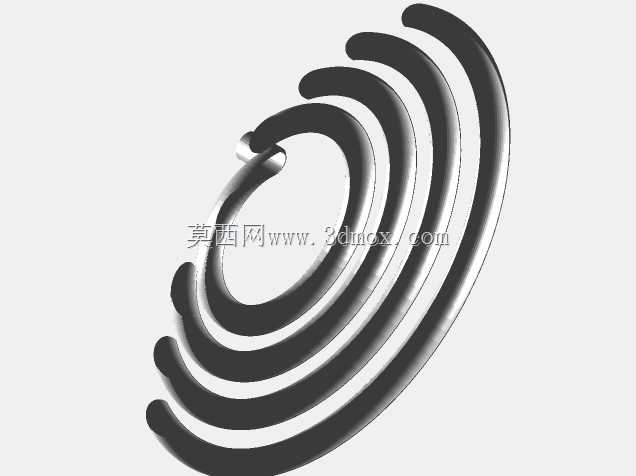

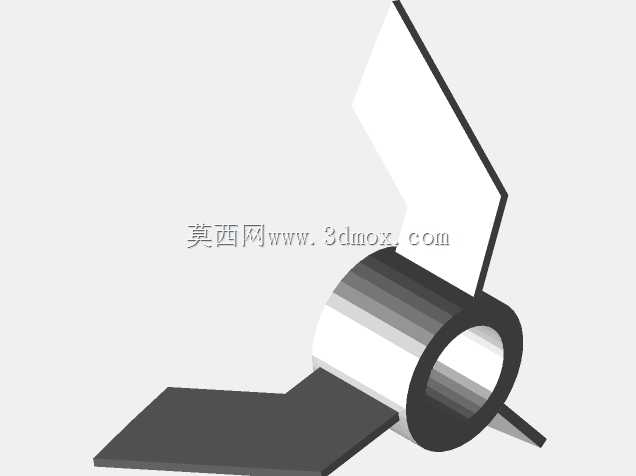

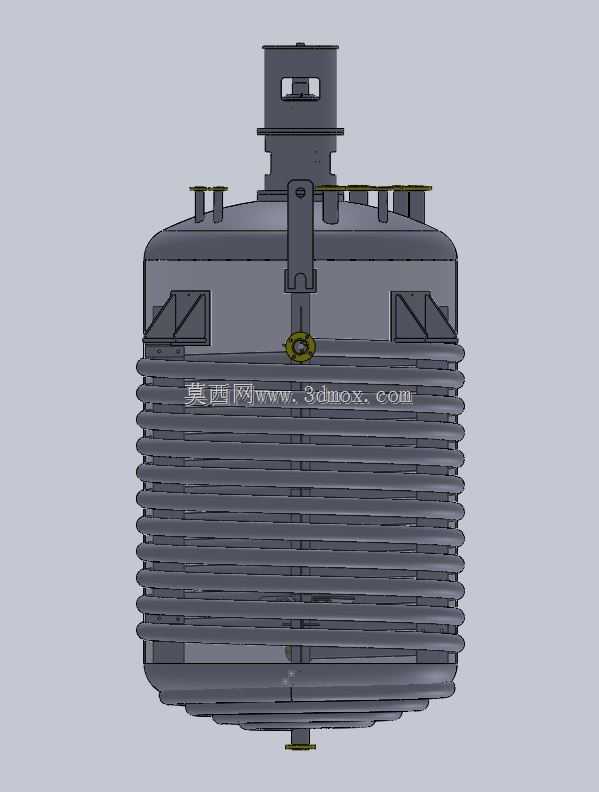

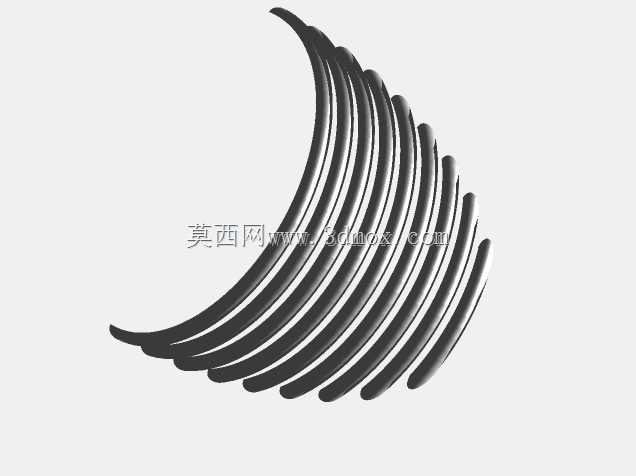

这款直径2000mm的外盘管式压力容器反应器，主要面向石油化工、精细化工、医药中间体合成等连续化或间歇式生产场景，可在带压工况下完成物料的混合反应、换热控温、萃取合成等核心工艺环节，适配常压到中压的多数液相、气液两相反应工况。从结构设计逻辑来看，筒体采用等直径圆柱形承压壳体，上下封头选用标准椭圆封头构型，相比平盖封头能更好分散承压状态下的应力集中，降低壁厚冗余量，兼顾承压安全性与材料成本控制。设备外部盘绕的整圈螺旋换热盘管，是该结构的核心功能部件，盘管进出口设置在筒体侧下方位置，可根据工艺需求通入蒸汽、冷却水或者导热油，实现反应过程的升温、保温或者降温控温，相比内置盘管结构，外盘管不会占用筒体内部反应容积，也不会干扰内部搅拌流场，同时更便于后期盘管的渗漏检测与维护更换。筒体顶部设置多组不同规格的工艺接管，分别用于物料进料、助剂投加、压力表与安全阀安装、排气放空、人孔检修等功能，顶部中心的凸台结构用于适配搅拌装置的安装固定，可根据反应物料的粘度、搅拌转速需求选配不同形式的搅拌桨与传动机构。筒体侧部设置的对称吊耳结构，满足设备整体吊装就位的受力需求，底部封头处预留出料口与排污口，分别对接成品物料输送管路与停机排污管路。安装边界方面，2000mm的筒体直径在布置时需要预留周边不小于800mm的操作检修空间，顶部搅拌机构的安装高度需要结合厂房层高、搅拌轴长度综合核算，外盘管的外接管路需要预留热膨胀补偿余量，避免设备升温过程中管路应力拉扯造成焊口渗漏。建模过程中对筒体壁厚、盘管螺距、接管伸出长度、法兰连接尺寸均按照行业常用工程规范做了参数化处理，可根据实际工艺压力、物料特性快速调整对应尺寸参数，减少重复建模工作量，结构细节上还原了承压设备的焊缝预留位置、接管补强结构，能够直接用于初步方案布置、设备选型演示以及结构干涉校验环节。
