SMC型空气用数显流量开关结构设计

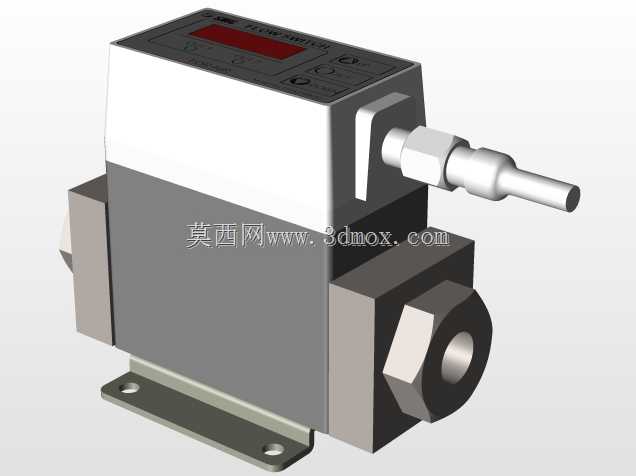

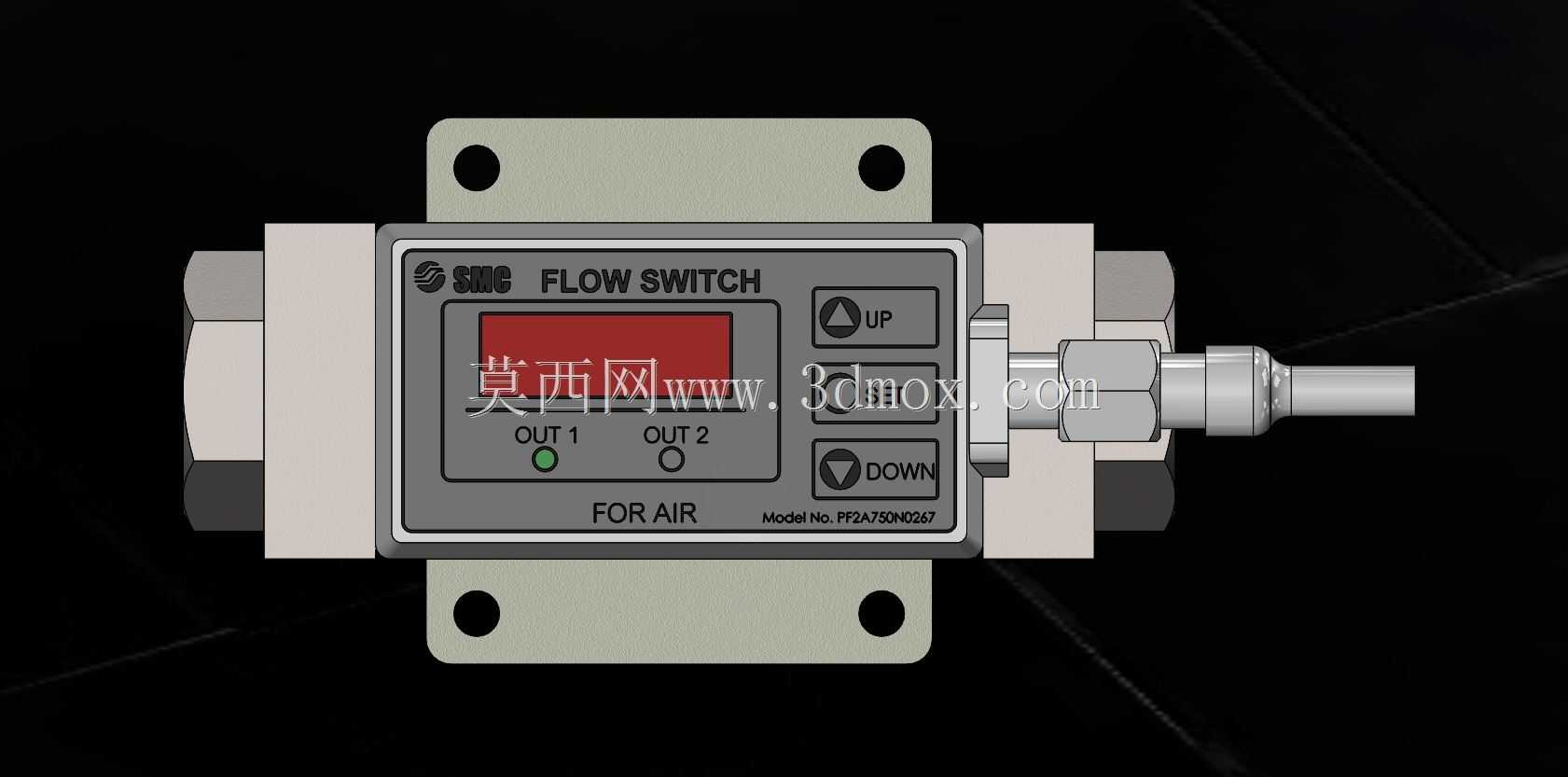

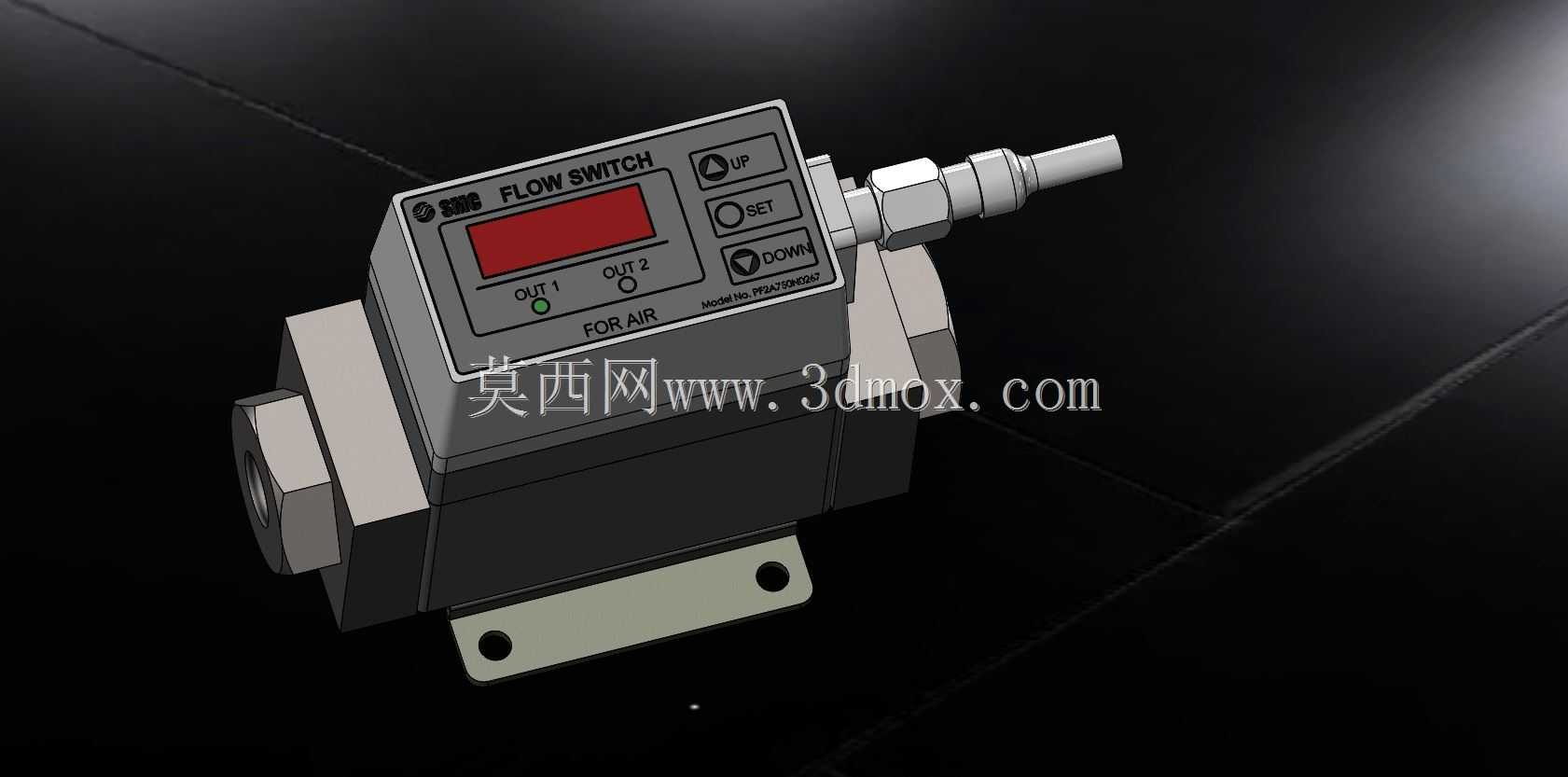

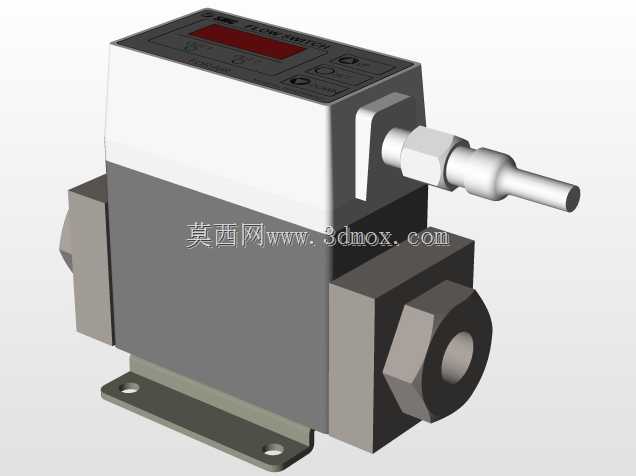

这款空气用流量开关的三维结构设计，完全围绕气动系统的实际工况需求展开，在做结构建模时首先考虑的是气动回路的安装适配性，主体采用方形金属壳体搭配两侧内螺纹流体通道的结构，背部预留带安装孔的固定支架，四个对称分布的安装孔可以直接适配常规气动控制柜的安装板位，不需要额外加工转接件，安装时只要保证流体流向与壳体标识一致，就能直接串接在气源处理单元后端的气路中。从功能结构来看，正面的数显区域做了下沉式防护设计，避免安装接线或者日常巡检时刮擦显示屏，两个输出状态指示灯直接设置在操作按键下方，现场排查故障时不需要凑近就能快速判断输出通断状态，上下排布的参数设置按键做了凸起的防滑纹理，戴劳保手套操作也能准确触发，不会出现误触的情况。在气路系统的实际应用里，这类流量开关主要承担压缩空气泄漏监测、用气点流量超限报警、气动元件工作状态判定的作用，比如在多工位自动化气动夹具回路中，当夹具密封件磨损出现异常泄漏时，流量开关能实时捕捉到管路内的流量波动，及时输出信号触发设备停机预警，避免因为气压不足导致工件夹持失效引发加工报废。建模过程中对流体通道的通径做了等比例还原，通道内壁做了平滑过渡处理，不会因为结构突变产生额外的气阻影响供气稳定性，接线端采用侧出的快插式接头结构，预留的接线空间足够容纳常规三芯气动信号线的弯折半径，不会出现接线后线缆被壳体挤压破损的问题。壳体的边角都做了小圆弧倒角处理，既避免安装时划伤操作人员，也能减少车间内粉尘、切削液在壳体边角的堆积，日常清洁维护更方便。两侧的流体接口采用标准管螺纹规格，能直接和市面上常规的气动快插接头、金属气管适配，不需要单独定制转接接头，设备改造或者备件替换时的通用性更强。数显面板的倾斜角度也做了适配性调整，当设备安装在距地面1.2-1.5米的常规控制柜高度时，操作人员站立状态下就能清晰读取显示数值，不需要弯腰或者垫脚查看，符合现场操作的人机工程要求。
