多规格重型液压管路固定绿卡箍组件

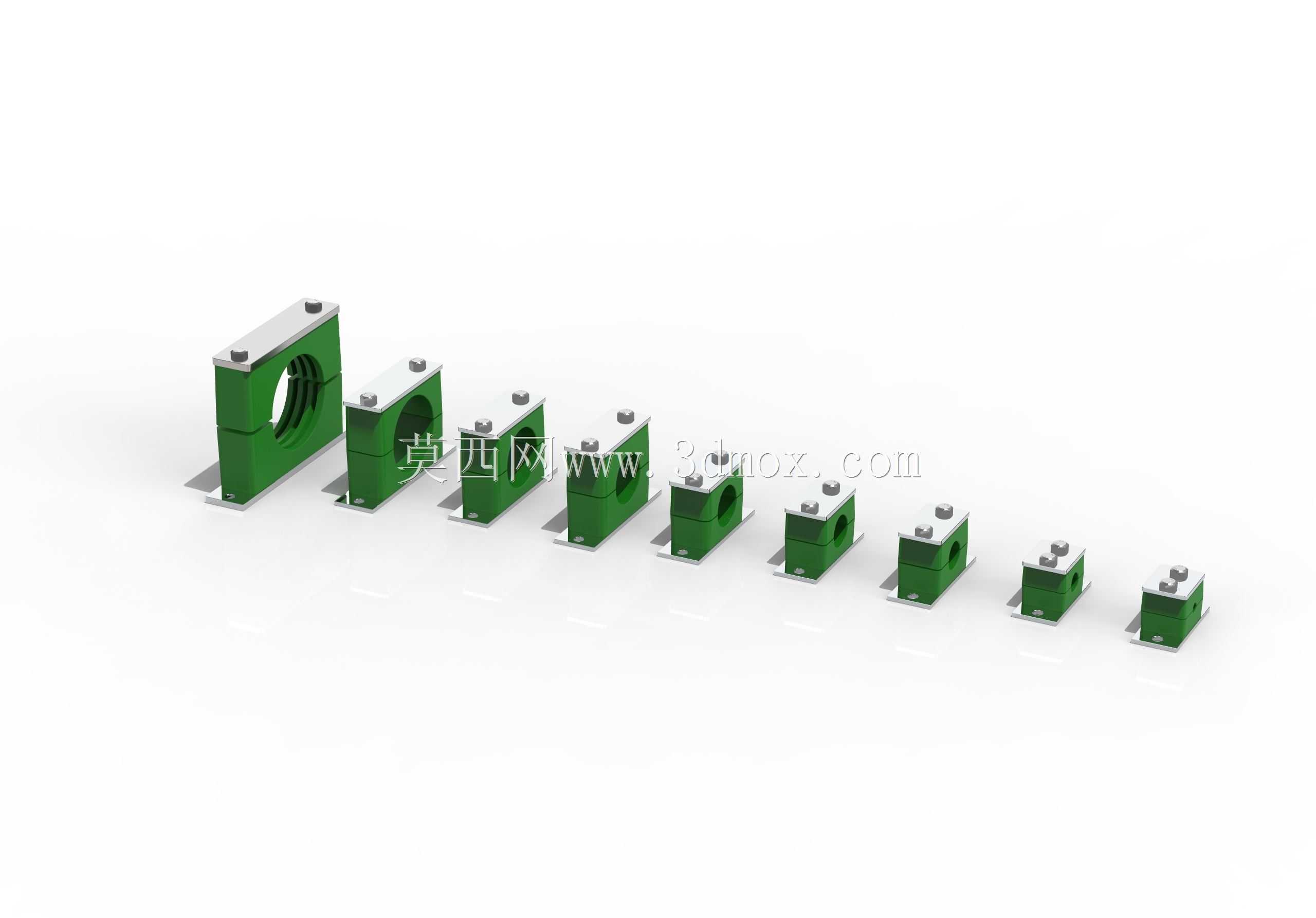

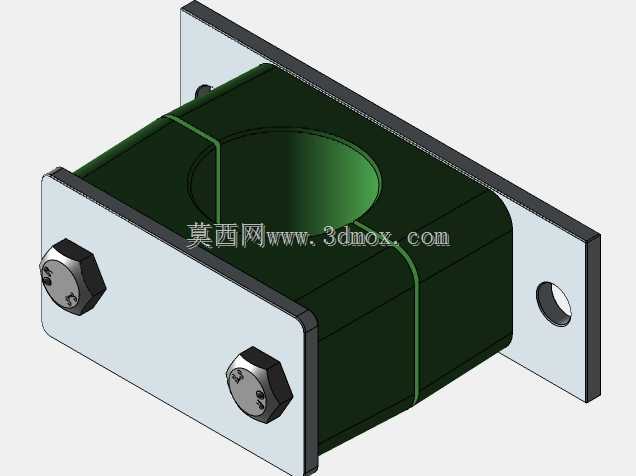

这套管夹组件覆盖了从大口径到小通径的全系列液压管路固定需求，主体采用增强尼龙材质的绿色夹体搭配金属安装底板与上盖板，通过内六角螺栓实现夹体的锁紧与安装固定，主要应用在工程机械液压站、机床液压系统、重型设备液压管路排布场景中，用来约束液压管路的径向位移，吸收设备运行过程中管路产生的振动，避免管路因晃动、磕碰产生磨损泄漏，同时规整管路排布走向，方便后期设备运维时的管路梳理与检修。设计时针对不同通径的液压油管做了适配性的内圆弧处理，夹体内腔弧度与标准液压钢管、高压胶管的外径匹配，锁紧后不会出现夹伤管路外壁、局部应力集中的问题，金属底板预留了标准安装孔位，可直接通过螺栓固定在设备阀块表面、安装梁或者预制的走线支架上，不需要额外加工适配安装座。不同规格的管夹对应不同的管路通径，从大流量主压力管路到小口径控制油路都能找到适配的固定规格，夹体的尼龙材质本身具备一定的阻尼特性，能够缓冲液压系统压力脉动带来的管路微幅振动，相比全金属管夹不会产生硬接触的异响，同时具备耐液压油腐蚀、抗老化的特性，适合在工业设备的长期运行工况下使用。安装时需要注意管夹与管路的同轴度，锁紧螺栓时要对称均匀施力，避免单侧压紧导致夹体偏斜，夹体与管路之间不需要额外加装缓冲垫，本身的材质阻尼已经可以满足常规工况的减振需求，安装边界上底板的安装孔距随管夹规格增大同步加宽，大规格管夹的底板厚度也做了加强处理，避免大口径管路振动时导致安装底板变形，整套组件的结构拆分清晰，建模时还原了夹体的分型面、螺栓的装配间隙、安装底板的沉孔细节，每个规格的尺寸都对应行业通用的管夹标准参数，可直接用于液压系统的管路排布设计、设备布管仿真以及装配干涉检查，在做液压站三维布局时可以直接调用对应规格的管夹模型，提前预留安装空间，避免后期生产装配时出现管夹与其他元件干涉、安装空间不足的问题。
