多规格U型卡式管道固定支撑构件

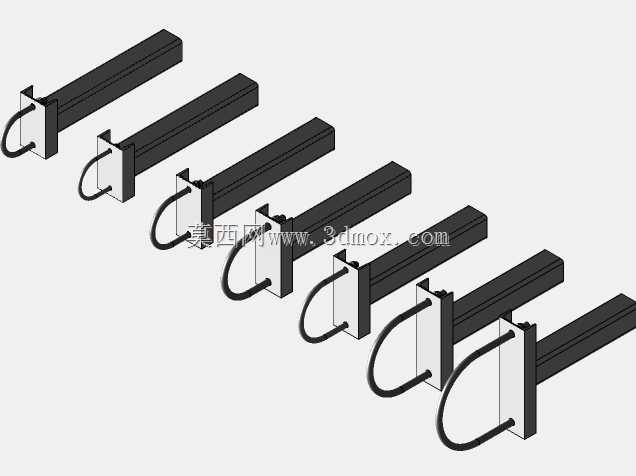

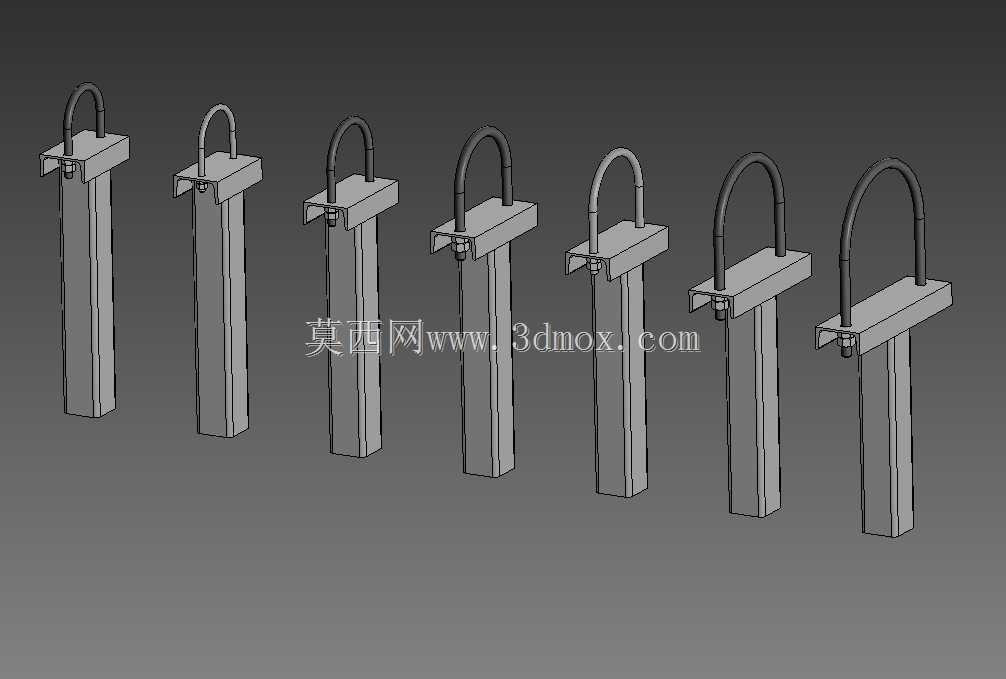

这类管道支撑构件主要应用在工业管路铺设、民用建筑给排水、暖通管线架设、小型工艺管线排布场景中，核心作用是为不同通径的管线提供稳定的竖向支撑，限制管线运行过程中因介质流动、设备振动、温度形变产生的径向位移与轴向窜动，避免管线因长期受力不均出现焊缝开裂、接口渗漏、保温层破损等问题。整套构件覆盖了多种常用管线直径的适配规格，主体采用立式方柱支撑结构，底部可通过焊接或螺栓锁紧的方式固定在设备基座、墙面预埋板、管廊支架横梁上，上部搭配U型弯曲的夹持件，夹持件两端穿过支撑柱顶部的安装平板后通过紧固件锁死，可根据管线实际外径调整锁紧程度，既保证夹持力足够限制管线移位，又不会过度挤压管线外壁造成管壁损伤。设计阶段优先考虑了现场安装的便捷性，支撑柱采用等截面方钢结构，抗侧向弯折能力优于同截面积的圆钢构件，顶部安装平板预留的U型栓过孔位置经过公差匹配，可兼容对应规格的标准U型夹持件，无需现场二次扩孔加工。不同规格的支撑构件高度保持统一基准，在多管线并行排布的场景中，可保证所有管线的架设高度处于同一设计标高，减少管线排布时的高低差调整工作量，也能让整体管线布局更规整，方便后期运维人员开展巡检、阀门操作、保温层更换等作业。安装边界方面，单组构件的横向占用空间仅比对应管线外径宽出两侧紧固件的调节余量，在管线排布间距紧凑的管廊、设备夹层内也能顺利安装，不会出现相邻构件干涉的问题；支撑柱的竖向长度可根据现场管线的架设高度需求做适配调整，模型中给出的基准长度可满足常规架空管线的支撑高度要求，若有特殊高度需求，仅需调整方柱段长度即可，顶部夹持结构无需做任何改动，可大幅降低衍生规格的设计工作量。构件的受力路径经过优化，管线的垂直载荷通过U型夹持件传递到顶部安装平板，再均匀传导到下方的方柱支撑结构上，最终传递到安装基础，整体受力无应力集中点，长期承重状态下不会出现局部结构变形。针对管线运行中可能产生的振动，U型夹持件与管线接触的位置可配套加装橡胶减震垫，进一步缓冲振动传递，降低管线运行的噪音，同时避免金属夹持件与管线外壁长期摩擦造成管壁防腐层破损。
