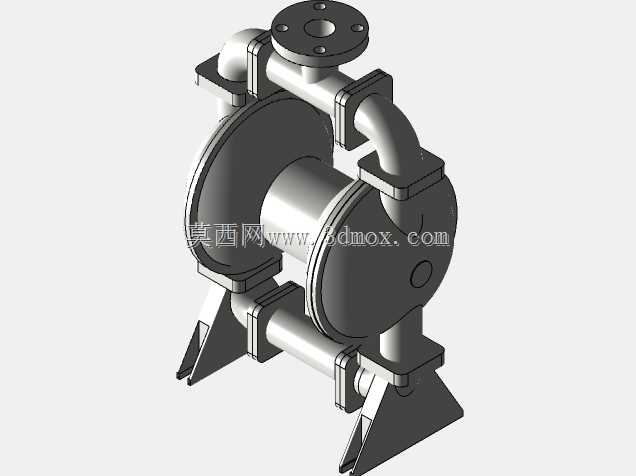

1.5寸法兰连接Joffee气动隔膜泵结构

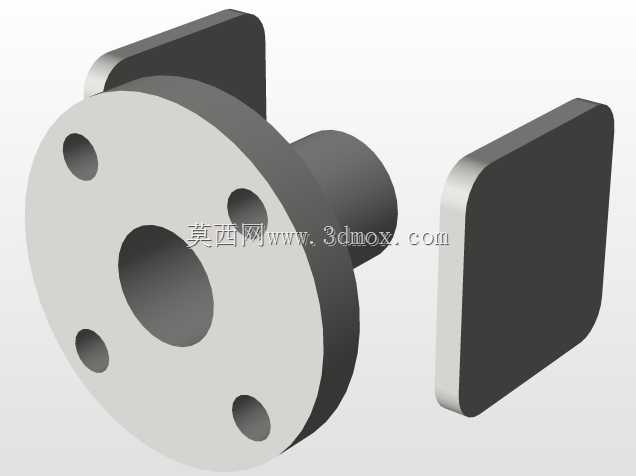

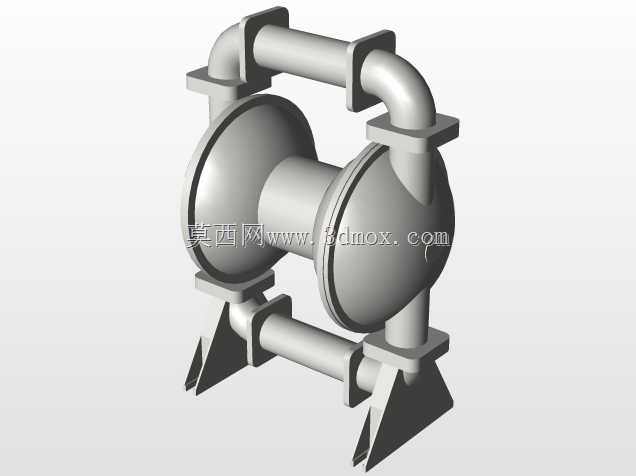

　　这款1.5寸法兰接口的气动隔膜泵，在精细化工、涂装、污水处理这类对输送介质洁净度、腐蚀性有要求的场景里适配性很强，日常用来输送带细小颗粒的浆料、腐蚀性溶剂、高粘度流体都能稳定运行，不会像离心泵那样遇到含颗粒介质就出现叶轮磨损卡滞的问题，也不用灌泵引液，自吸能力能满足多数槽罐低位取料的工况需求。从结构设计来看，整体采用对称式的腔体布局，两侧隔膜通过中间的连杆联动，压缩空气通过配气机构交替进入两侧气腔，带动隔膜往复形变改变腔室容积，配合进出口的单向球阀完成介质的吸入与排出，这种结构没有轴封设计，完全不存在动密封泄漏的隐患，输送易燃易爆、易挥发或者有毒介质的时候安全冗余更高。法兰接口采用标准1.5寸法兰尺寸，

　　安装时可以直接和同规格的工艺管道配对，进出口的枢轴布局让管路走向布置更灵活，不管是水平安装还是垂直安装都能适配现场的管路空间，底部的支脚做了加宽的支撑面，安装时通过螺栓固定在设备机架或者基础平台上，运行时的振动幅度很小，不需要额外做复杂的减震基础。泵体接触介质的部分采用铝聚丙烯材质，兼顾了壳体的结构强度和接触层的耐腐性能，气路部分的结构做了简化设计，日常维护的时候只需要拆开两侧的腔体压盖就能更换隔膜和单向阀球，不需要复杂的专用工具，现场运维的门槛很低。建模的时候对各个部件的装配间隙做了还原，隔膜的形变行程、阀球的升降限位、连杆的运动行程都按照实际产品的运动参数做了匹配，法兰的螺栓孔位置、密封面尺寸都符合对应压力等级的法兰标准，

　　支脚的安装孔间距也和实际产品的安装尺寸一致，不管是做设备方案的布局演示，还是做配套管路的干涉检查，都能直接复用这个模型的尺寸参数，不用再反复核对实物的安装边界。在涂装生产线的供漆系统里，这款泵可以直接安装在油漆桶旁边，通过自吸把油漆输送到喷枪端，不会因为涂料里的颜料颗粒造成泵内堵塞；在小型污水处理站里，用来输送含污泥的混合液，也不会因为介质里的纤维杂质出现卡滞；在化工车间的中转工位，输送弱酸碱溶剂的时候，非金属的接触层不会和介质发生反应，也不会污染输送的物料。
