紧凑型空气压力检测传感装置结构设计

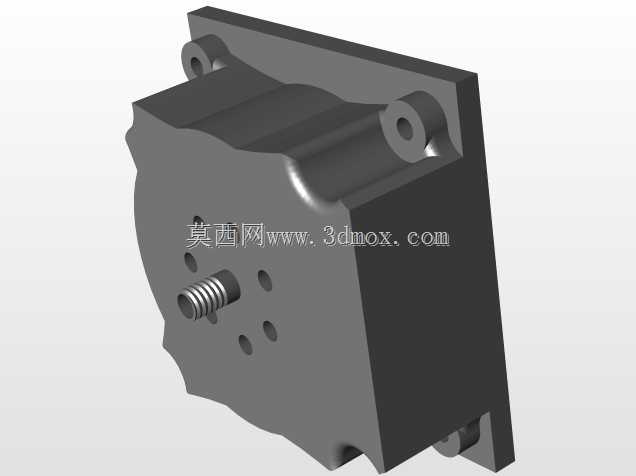

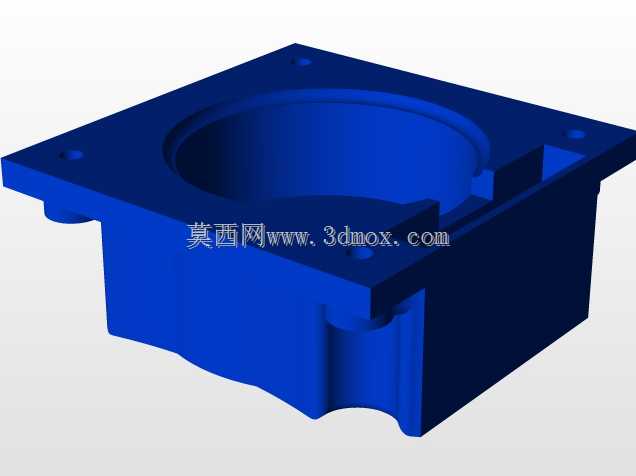

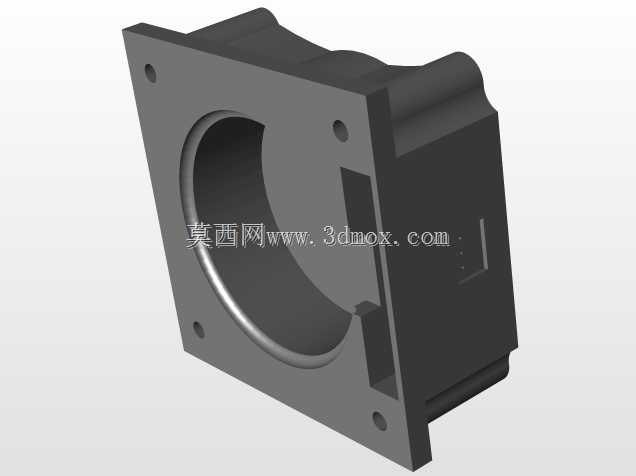

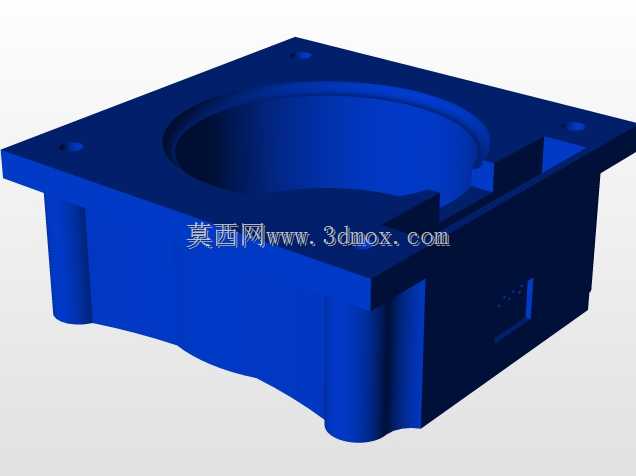

　　这款空气压力传感装置的结构设计，核心面向小型气动回路、低压空气管路的压力检测场景，在民用小型空压机配套、实验室气路终端监测、小型气动执行机构的压力反馈环节都能适配。从安装边界来看，整体采用方形法兰式安装基座，基座上预留的周向安装孔位可直接匹配常规气动管路的标准安装面板，不需要额外设计转接支架，安装时仅需将前端的检测气嘴对准管路取压口，通过基座上的三个紧固点位即可完成固定，整体突出安装面的厚度控制在紧凑区间，不会占用气路周边过多的排布空间，适合集成在空间局促的小型气动控制单元内。

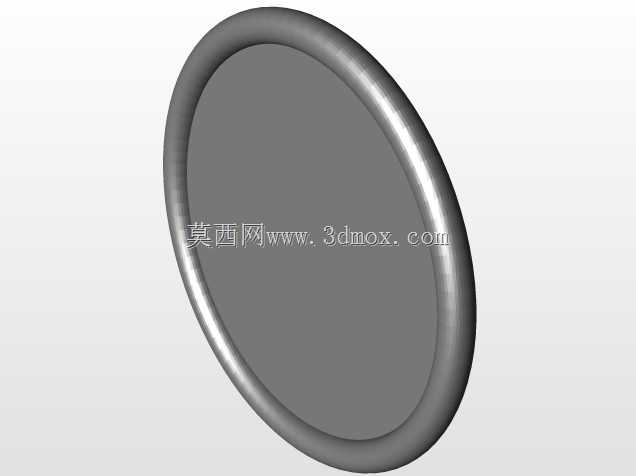

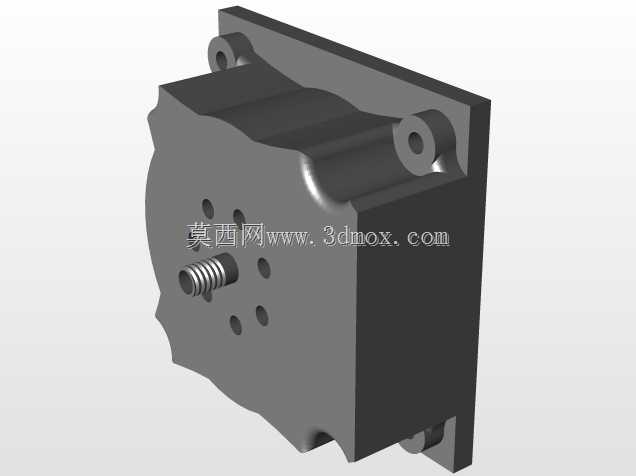

　　设计阶段优先考虑了加工与制造成本的控制，整体拆分的零件数量极少，没有复杂的异形曲面结构，主体承压外壳采用ABS材质注塑即可成型，内部密封承压部位选用硅胶材质做静密封，既满足低压空气检测场景下的密封性能要求，又能大幅降低批量生产的物料与加工成本，不需要额外做特殊的表面处理工序。装置前端的取压气嘴做了阶梯式结构设计，可直接适配不同内径的柔性气动软管，不需要额外搭配快插接头，现场装配时直接将气管插装到气嘴根部即可完成气路连接，配合基座上的安装孔位，单人即可完成全部装配作业，不需要专用工装辅助。

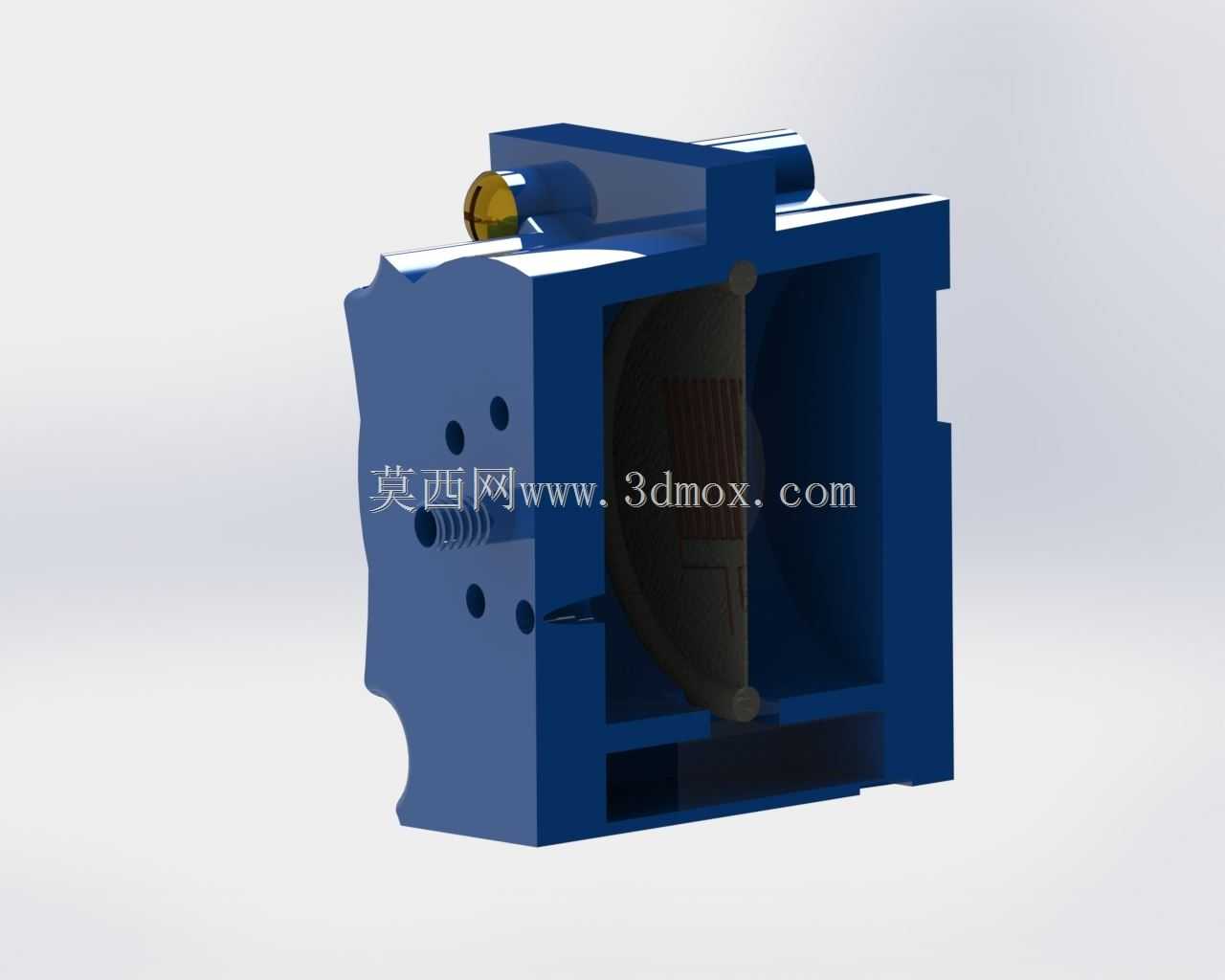

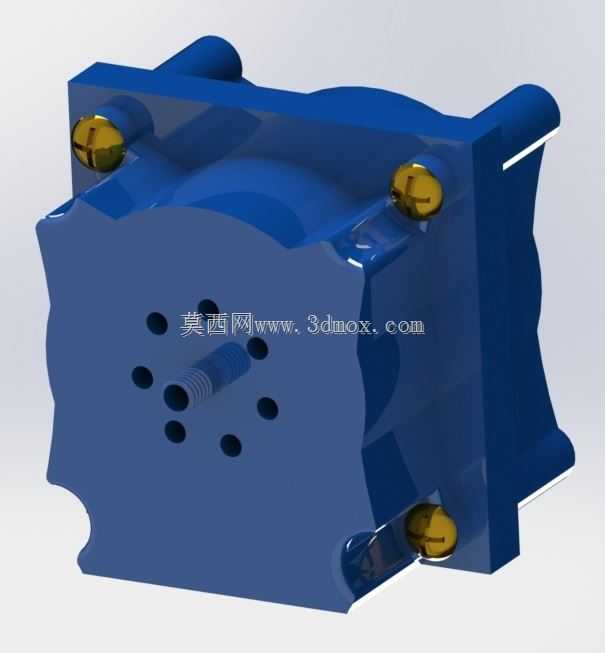

　　功能层面，该装置直接接触被测空气介质，将管路内的空气压力值转化为可被控制系统采集的信号，内部流道做了圆弧过渡处理，不存在气流死区，不会因为长期使用积累冷凝水或者杂质造成取压口堵塞，日常维护仅需在设备例行保养时检查前端气嘴的通畅性即可，不需要拆解装置主体。外壳的边角位置全部做了圆角过渡处理，没有尖锐的棱角，在装配和后期维护过程中不会划伤操作人员或者周边的气路管线，三个外露的紧固点位采用对称式排布，紧固时受力均匀，不会因为单侧锁紧力过大造成基座变形，影响密封性能或者检测精度。在实际选型适配时，可直接替换同安装尺寸的常规低压空气压力检测部件，不需要改动原有设备的安装面板开孔尺寸，也不需要调整气路的排布走向，适配成本极低。
