Hylok1/2英寸双卡套弯头管路连接件

这类双卡套弯头在流体管路系统里的应用覆盖范围极广，从实验室高纯气体输送管线，到工业液压站的压力油路排布，再到化工制程的中小口径腐蚀性流体管路，都能见到同结构接头的身影。和普通螺纹接头、焊接接头不同，双卡套结构不需要在安装时对管路做套丝、焊接预处理，仅靠手动拧紧配合扳手做额定角度的紧固，就能实现金属对金属的硬密封，在反复拆装的维护场景里优势格外明显，不会像焊接接头那样拆装后需要重新补焊打磨，也不会像普通单卡套接头那样在管路存在轻微振动时出现密封松弛渗漏的问题。

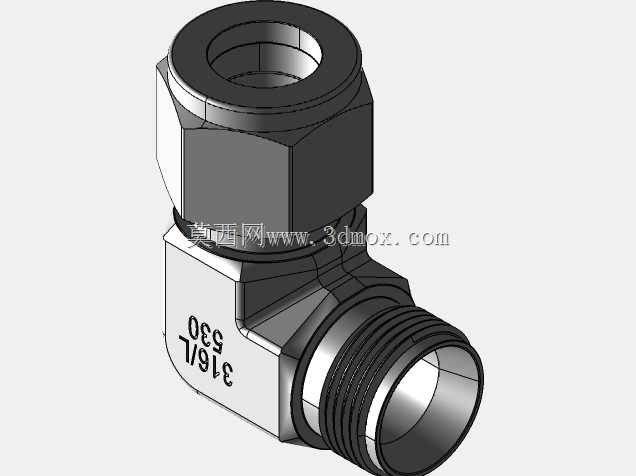

从结构设计逻辑来看，这款90度弯头采用前后双卡套配合的结构，前卡套在螺母推进过程中率先切入管路外壁，形成主密封边界，同时承担管路径向定位的作用，后卡套则在螺母持续进给时产生均匀的径向收缩，抱紧管路外壁形成抗拔脱的次密封结构，哪怕管路存在一定的椭圆度公差或者表面轻微划痕，双卡套的变形补偿量也能覆盖这些加工误差，保证密封可靠性。弯头本体采用S316材质锻造加工，流道做了等径圆弧过渡，没有直角节流台阶，流体经过时的局部阻力损失比直角焊接弯头低三成左右，也不会在拐角处形成介质滞留死区，对于输送高纯度介质或者含微小固体颗粒的流体时，能避免残留堆积造成的管路污染或者堵塞问题。

在安装边界上，这款1/2英寸规格的弯头适配外径12.7毫米的公制或者英制硬管，不管是316L不锈钢无缝管、紫铜管还是硬度匹配的尼龙硬管都能兼容，安装时预留的操作空间只需要满足扳手能覆盖螺母六角面即可，不需要像法兰连接那样预留螺栓拆装的侧向空间，在紧凑型阀岛、集成式液压阀组的周边管路排布时，能大幅压缩管路占用的空间，提升整套设备的集成度。接头的弯头本体两个连接端的同轴度、垂直度公差控制在0.1毫米以内，安装后管路不会出现强制别劲的情况，能有效避免管路长期受内应力产生的疲劳开裂问题，在额定工作压力范围内，不管是常温工况还是高低温交变工况，密封性能都能保持稳定，不需要频繁做二次紧固维护。
