KF25规格高真空三通管路接头

　　在半导体制造、真空镀膜、实验室真空系统、食品医药无菌灌装这类对管路密封性有严苛要求的场景里，真空三通接头是实现管路分流、合流的核心连接件，这款KF25规格的高真空三通，正是针对公称通径25mm的真空管路系统设计的分流部件。从实际选型适配的角度看，这类接头的三个接口均采用标准KF快装法兰结构，安装时无需焊接，只需搭配对应规格的真空卡箍、中心支架与O型密封圈即可完成快速装拆，能大幅降低真空管路的现场施工难度，也便于后期系统维护时的管路拆解与部件更换。

　　从结构设计逻辑来看，这款三通采用等径T型结构，三个接口的通径完全一致，内部流道做了圆弧过渡处理，不存在直角突变的流道结构，能有效降低真空抽气过程中的流阻，避免管路内部出现气流死区，减少真空系统的抽气负载，同时也能降低工艺气体在管路内残留的风险，适配高真空工况下的气流输送要求。接头主体采用一体成型结构，不存在拼接焊缝，从根源上避免了焊缝位置可能出现的微漏问题，能满足10^-5Pa量级的高真空密封要求，适配粗真空到高真空区间的多数工业真空场景。

　　在安装边界方面，这款三通的三个法兰端面均采用KF标准的刀口密封结构，法兰端面的平面度、刀口的锐度都经过严格控制，安装时只要保证密封圈与刀口对中，卡箍锁紧力矩控制在合理区间，就能实现可靠密封。接头的轴向尺寸、法兰外径都严格遵循KF25的标准尺寸规范，能直接和同规格的真空阀门、波纹管、真空规管、真空泵接口实现直接适配，不需要额外制作转接头，能减少管路系统的密封节点数量，降低系统泄漏的概率。实际使用中，这类接头常被布置在真空主管路与分支检测管路、分支抽气管路的连接位置，比如在真空镀膜设备的腔室抽气管路上，可通过这类三通同时连接主抽气泵与真空规管，实现抽气与真空度实时检测的功能；在实验室的真空 distillation 系统中，也可通过这类三通实现多路样品管路与主真空系统的连通，满足多工位并行实验的管路连接需求。

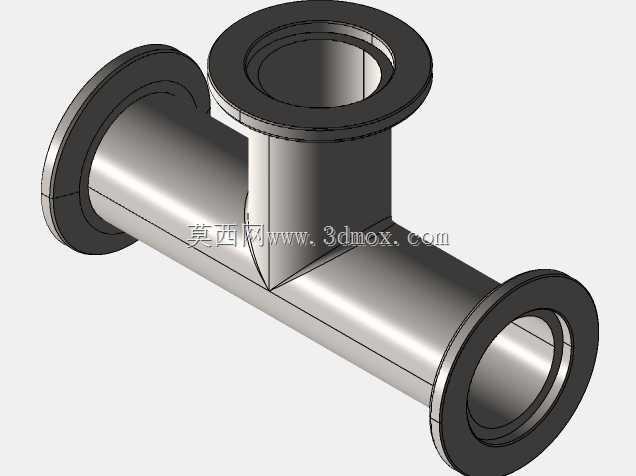

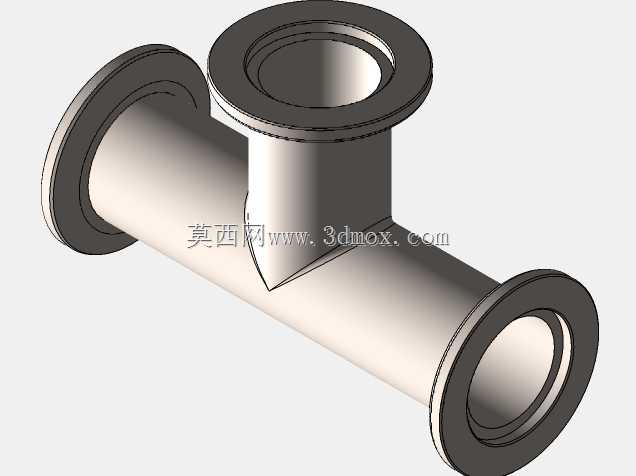

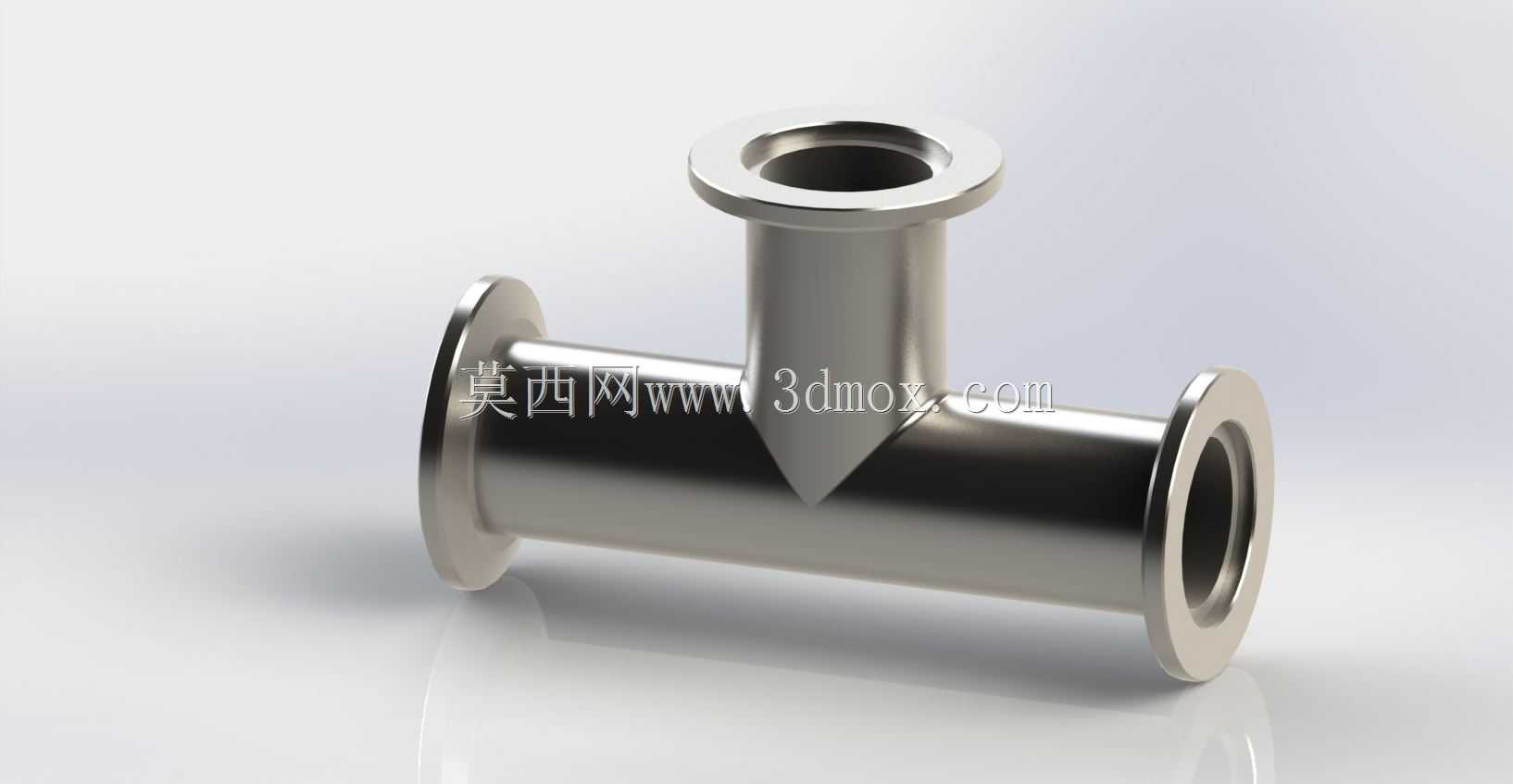

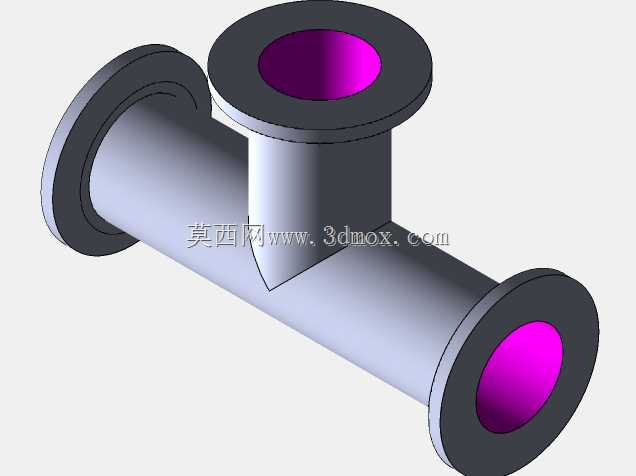

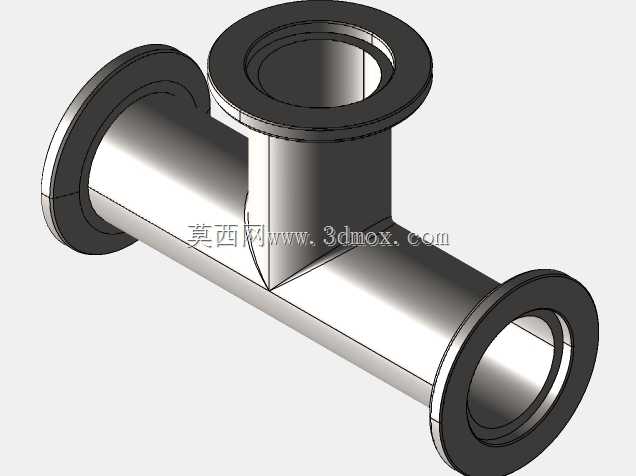

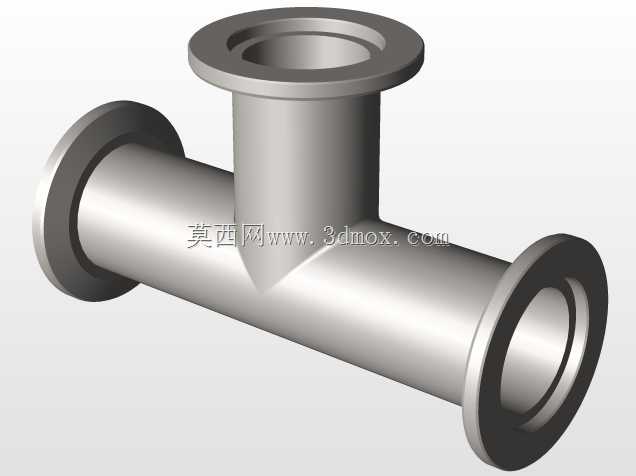

　　从建模细节来看，这款模型完整还原了KF法兰的密封刀口结构、法兰定位台阶、管体的壁厚参数，所有配合尺寸都符合行业通用标准，可直接用于真空管路系统的布局设计、装配干涉检查，也能作为设备BOM清单中的标准件模型直接调用，减少设计人员重复建模的工作量。模型的流道结构完全按照实际产品的内部结构建模，在做管路流场仿真时也能直接提取流道模型使用，不需要额外做结构修正。
