圆管正交连接锁紧式爬架固定接头

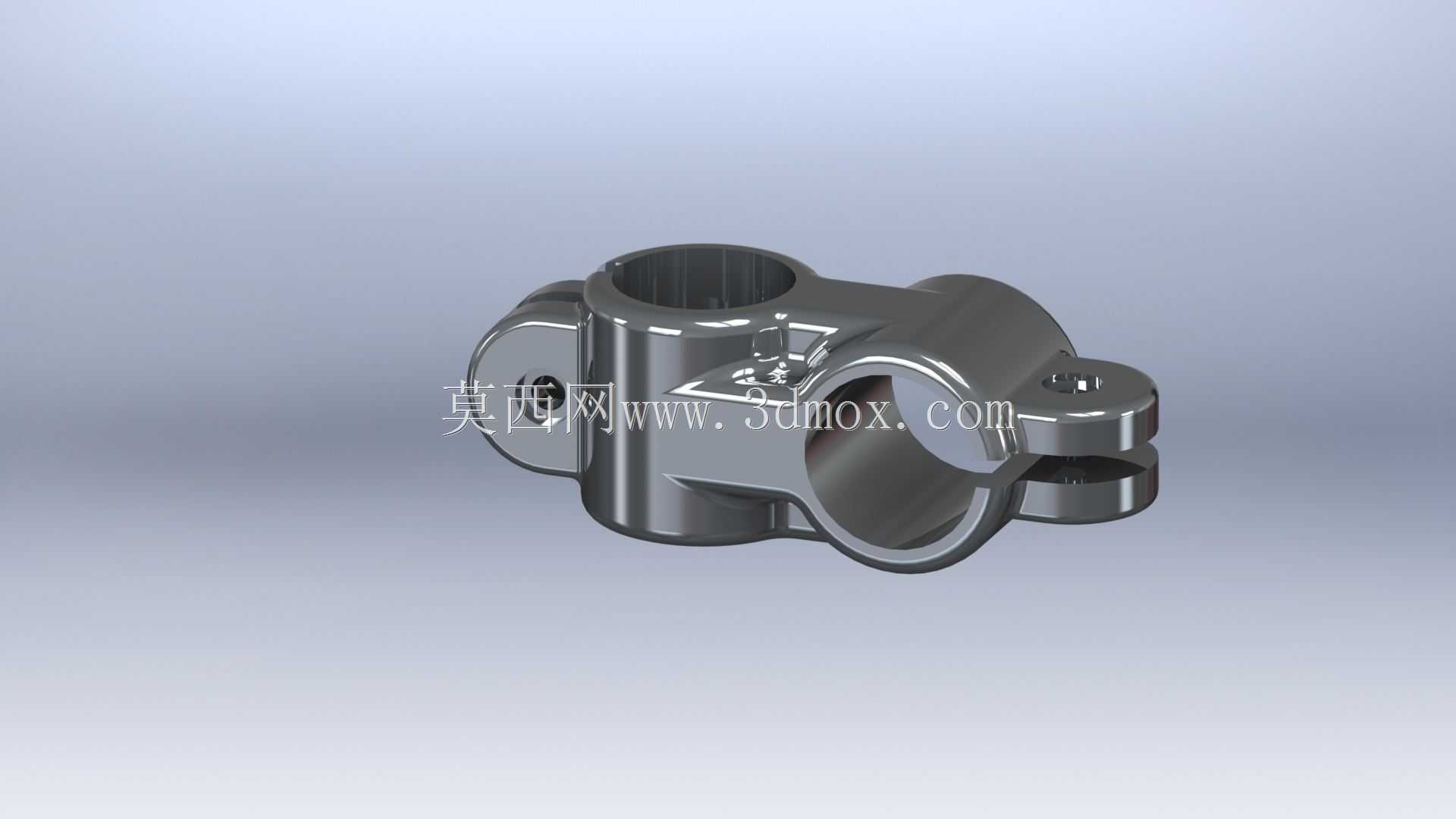

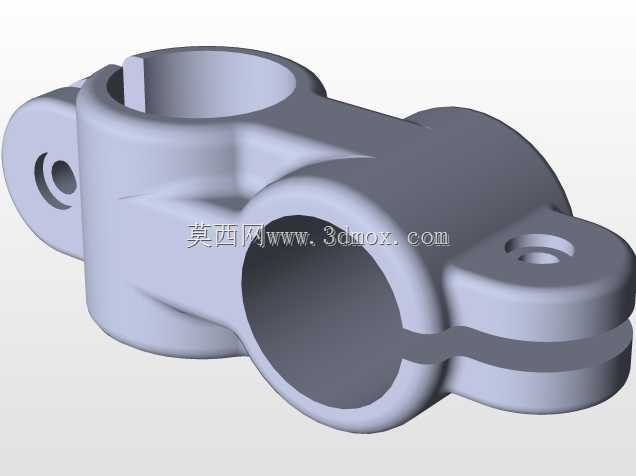

这款接头是附着式升降脚手架架体组装过程中，用于实现两根不同走向圆管垂直交叉连接的核心受力构件，在高层及超高层建筑施工的外防护架体搭设场景中应用广泛，主要承担架体横向水平杆与纵向立杆之间的荷载传递作用，同时可在架体提升作业前完成锁紧固定，避免架体杆件出现相对滑移、错位的问题。从结构设计逻辑来看，接头采用一体铸造成型的基体结构，两个相互垂直的贯通抱箍腔体分别对应两根待连接的圆管，其中一侧腔体设计为开口式弹性抱箍结构，配套带双耳座的螺栓锁紧位，安装时可先将开口侧掰开卡入对应杆件，再穿入螺栓逐步收紧，无需将杆件端部穿入腔体，适配架体搭设过程中杆件已完成初步排布的现场工况，大幅降低高空作业时的安装难度。另一侧腔体为封闭式贯通圆孔，主要用于穿入架体主立杆，腔体内部加工有微小的导向锥度，既方便杆件快速穿入对位，也能在锁紧后通过腔体与杆件外壁的均匀接触，分散接触应力，避免局部应力集中导致的杆件变形或接头开裂。接头两侧延伸出的凸耳结构，除了作为螺栓锁紧的安装座外，还可在架体防坠装置布设时作为辅助挂点，配合防坠销实现架体的冗余安全防护，凸耳与基体的过渡位置采用大圆角过渡设计，消除铸造应力集中点，提升构件的抗冲击载荷能力，适配施工现场可能出现的瞬时动载工况。从安装边界尺寸来看，封闭式腔体的内径适配施工现场常用的48mm直径脚手架钢管，开口抱箍的锁紧范围可覆盖47mm到49mm直径的杆件，兼容不同批次钢管存在的外径公差，接头整体的外轮廓宽度控制在120mm以内，不会在架体外侧形成过大的突出结构，避免影响架体外侧安全网的铺设以及作业人员的通行空间。接头的壁厚根据受力路径做了差异化设计，两个腔体相交的核心受力区域壁厚加厚至8mm，而抱箍开口侧的弹性臂位置壁厚适当减薄至5mm，既保证核心受力位置的结构强度，也让开口侧具备足够的弹性变形量，方便安装时的卡入操作，同时控制整体构件的重量，降低高空作业时的搬运负担。在实际使用过程中，该接头可替代传统脚手架使用的旋转扣件，相比冲压扣件的多点接触受力形式，该接头的整周抱箍结构可实现与杆件外壁的更大面积接触，锁紧后的抗滑承载力比常规扣件提升30%以上，可有效减少架体使用过程中扣件松动、杆件下滑的安全隐患，尤其适配爬架升降过程中反复拆装、反复锁紧的使用需求，锁紧螺栓的位置设计在接头外侧的易操作区域，作业人员使用常规扳手即可完成锁紧与松开操作，无需特殊工装适配。
