带安装底座外啮合齿轮供油输送结构

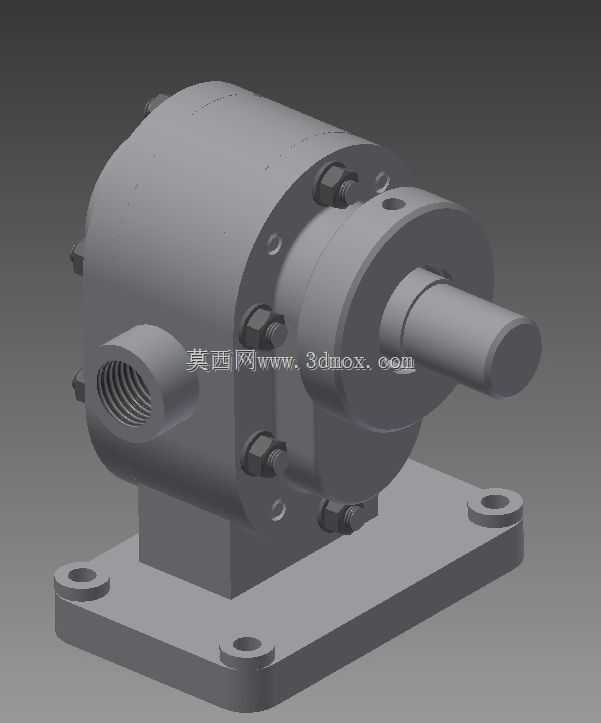

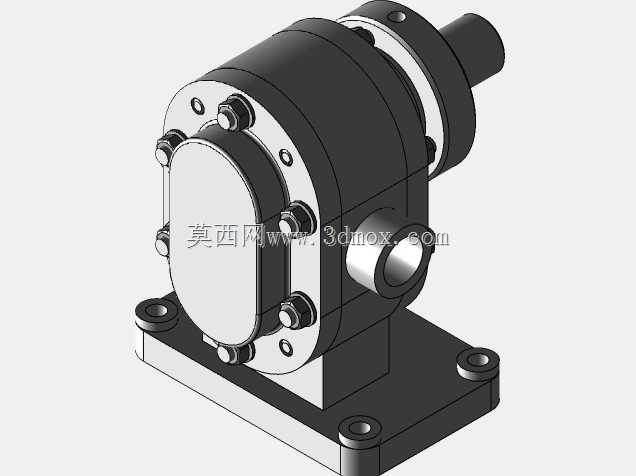

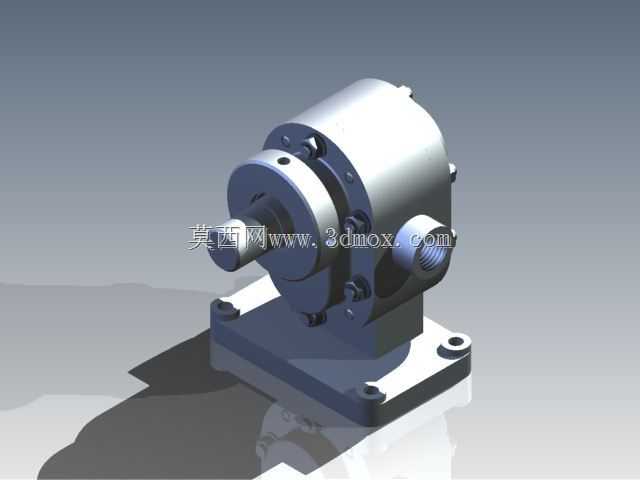

在液压系统、润滑回路、低压流体输送工况里，这类齿轮式容积泵的应用覆盖范围极广，从机床主轴的润滑供油，到小型液压站的动力输出，再到燃油输送、粘稠介质转运场景都能见到它的身影。不同于离心泵依赖叶轮离心力送料的逻辑，齿轮泵依靠壳体内一对互相啮合的齿轮，在轮齿脱开啮合的一侧形成容积增大的负压腔完成吸油，轮齿进入啮合的一侧容积缩小挤压介质完成压油，整个工作过程输出流量稳定，对粘度偏高的介质适配性远优于多数叶片类泵体，在输送润滑油、液压油、轻质燃油这类介质时容积效率能保持在较高水平。从结构设计来看，这个泵体采用了整体式铸造壳体搭配方形安装底座的方案，底座上预留的四个通孔直接对应安装面的螺栓固定点位，安装时不需要额外做转接支架，直接通过螺栓锁紧在设备安装基面即可，底座的厚度做了加强处理，能抵消泵运行时齿轮啮合产生的径向振动，避免长期运行后连接螺栓出现松动。泵体的进出油口采用内螺纹接口设计，接口位置设置在泵体侧下方，这种布局能减少管路弯折角度，降低管路沿程压力损失，同时侧置接口也能避免垂直安装时接口处的应力集中。泵的伸出轴采用单轴伸结构，轴径做了阶梯设计，靠近端盖的位置预留了密封件安装槽，可适配骨架油封或者机械密封结构，能根据输送介质的腐蚀性、温度参数更换对应密封件，避免介质沿轴向外泄漏。端盖与壳体的连接采用内六角螺栓周向均布锁紧，螺栓的预紧力均匀作用在端盖结合面，能保证壳体与端盖之间的密封垫片受压均匀，杜绝结合面的渗漏问题，同时周向布置的螺栓也方便后期拆解维护，不需要特殊工装就能完成端盖拆卸、齿轮副检查更换的操作。设计这类泵体结构时，首先要确定齿轮副的中心距与齿宽参数，这两个参数直接决定泵的额定排量，齿宽越大、齿轮模数越大，单转排量就越高，但对应的径向力也会随之增大，需要同步加厚壳体壁厚、提升轴承承载能力；其次要控制齿轮端面与端盖之间的间隙，这个间隙是齿轮泵内泄漏的主要路径，间隙过大会导致容积效率骤降，间隙过小则会在热态运行时出现端面擦碰，因此建模时需要预留合理的公差带，同时在端盖上设置泄压槽，将困油区的高压介质引导至低压腔，降低齿轮运行时的轴向冲击。从安装边界来看，方形底座的安装孔中心距是选型时的核心核对参数，需要和设备预留的安装点位完全匹配，伸出轴的轴径、键槽尺寸需要和驱动端的联轴器、带轮参数适配，进出油口的螺纹规格要和现场管路的接头规格一致，避免现场安装时出现二次加工的问题。这类齿轮泵不适合输送含固体颗粒的介质，否则会加速齿轮齿面、壳体内壁的磨损，导致内泄漏量快速上升，因此在泵的吸入口通常需要搭配对应精度的过滤器，拦截介质里的杂质，延长泵的整体使用寿命。
