适配多规格梁法兰的砧梁夹紧固定构件

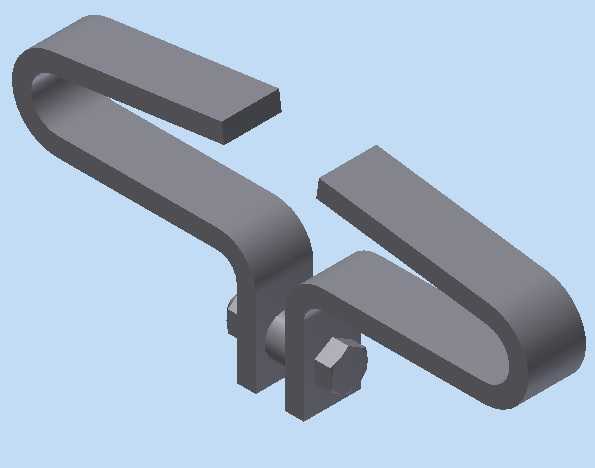

在工业管道安装、钢结构梁体对接的现场作业场景里，法兰连接节点的临时固定与对位精度，直接影响后续焊接、栓接的施工质量，这类夹持构件正是针对4英寸至12英寸规格的梁法兰对接工序设计的专用夹紧部件。不同于通用C型钳的通用化夹持结构，该构件采用对称双钩式夹持臂设计，两个S形弯折的夹持臂通过中部的铰接螺栓连接，可围绕铰接轴调整开合角度，适配不同厚度的法兰边搭接场景。从实际作业的使用逻辑来看，作业时只需将两个夹持臂的弯钩端分别卡入对接法兰的两侧边缘，通过旋紧铰接位置的锁紧螺母，就能带动两个夹持臂产生相向的夹紧力，将对接的两段梁法兰牢牢压合在一起，消除法兰对接面的间隙，避免焊接过程中出现错边、移位问题，也能为后续穿装连接螺栓提供精准的对位基准，减少人工对位的反复调整工作量。设计过程中充分考虑了现场作业的操作空间限制，夹持臂的S形弯折结构特意预留了足够的操作避让空间，锁紧螺母的位置处于构件中部外侧，即便在法兰周边存在管道、筋板遮挡的狭窄空间内，也能使用普通扳手完成锁紧与松脱操作，不需要搭配专用工装工具。夹持臂的弯钩部位做了加厚处理，接触法兰边缘的端面加工为平面结构，夹紧时与法兰侧边的接触面积更大，不会因为局部压强过大在法兰表面留下压痕，也能避免夹持过程中出现打滑脱开的安全隐患。铰接部位的螺栓与夹持臂的连接孔采用间隙配合设计，开合过程无卡滞，长期反复使用后也不会因为磨损出现夹持精度下降的问题。从安装边界来看，该构件完全依托法兰自身结构完成装夹，不需要在梁体或法兰上额外加工定位孔、焊接临时固定件，不会对工件本体造成额外损伤，装夹与拆卸过程都可在数秒内完成，能够大幅提升法兰对接工序的作业效率，尤其适合批量管道安装、钢结构梁段拼接的流水作业场景。夹持臂的弯折弧度经过反复校核，在最大开合状态下可适配12英寸规格法兰的边缘厚度，最小闭合状态下也能稳定夹持4英寸规格的薄型法兰，覆盖了常规工业场景中绝大多数梁法兰的装夹需求，构件整体没有多余的突出结构，存放与搬运过程中不易与其他工具发生勾挂，适合现场施工人员随身携带使用。
