阿基米德螺旋输送螺杆组件三维设计

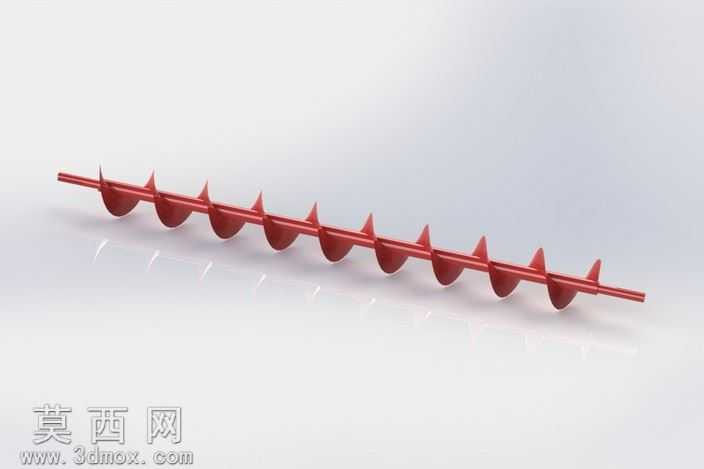

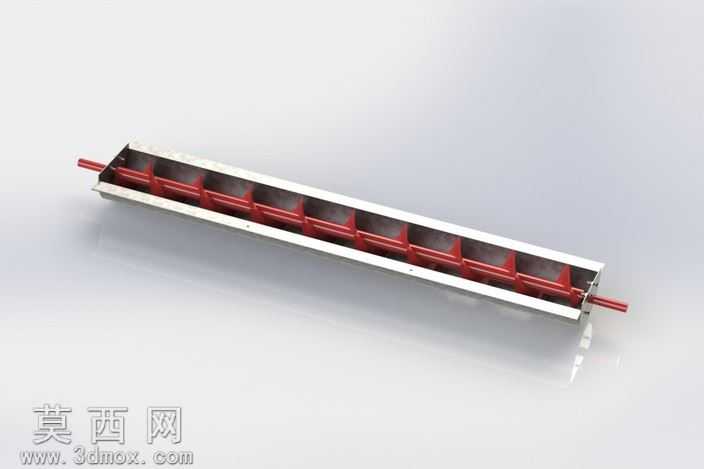

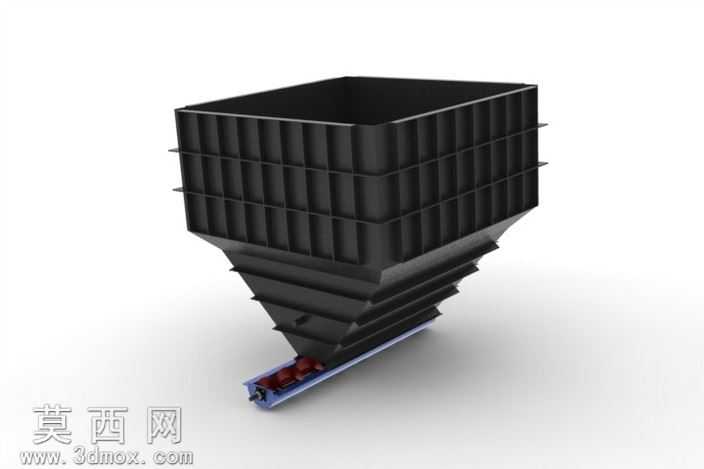

本作品为阿基米德螺旋输送螺杆组件的三维设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先针对核心的螺旋叶片部分，采用螺旋线扫描生成方式，精准匹配阿基米德螺线的等距升程特性，逐段调整叶片的扭转角度与外轮廓尺寸，确保每一段螺旋曲面的导程参数统一，避免出现曲面扭曲、衔接断层的问题。螺杆的中心轴部分采用同轴心拉伸建模，与螺旋叶片的内侧轮廓做完全贴合的布尔合并处理，轴端预留的装配轴颈做了公差适配的尺寸预留，方便后续与驱动端、支撑端的标准件完成装配对接。外部配套的U型输送槽采用薄壁拉伸结合侧边加强筋阵列的方式建模，槽体内腔宽度与螺旋叶片的外圆直径保留合理的运转间隙，既避免叶片运转时与槽壁发生剐蹭，又能保证物料输送过程中不会出现大量撒漏的情况。渲染阶段采用哑光深灰背景突出主体构件，螺旋叶片部分赋予玫红色哑光工程塑料材质，模拟非金属耐磨构件的表面质感，中心轴与外部输送槽赋予深灰色磨砂金属材质，还原碳钢构件经喷砂处理后的表面肌理，通过三点布光方案在构件边缘打出清晰的轮廓光，清晰展现螺旋叶片的连续扭转形态与组件的装配层次。结构设计上遵循阿基米德螺旋输送的经典工作原理，螺旋叶片连续等距排布在中心轴上，整体置于半封闭的U型槽内，运转时通过叶片的旋转推动槽内物料沿轴向移动，可适配小颗粒、粉状物料的短距离平稳输送场景。设计过程中重点校核了螺旋叶片的升程角度与输送效率的匹配关系，调整叶片厚度保证结构强度的同时控制整体重量，轴端的定位台阶做了圆角过渡处理，避免应力集中导致的轴端断裂问题，各部件的装配关系完全符合实际机械加工与装配的工艺要求，可直接用于相关输送设备的方案演示、结构参考与教学演示场景。
