电磁阀驱动小型带式输送设备结构

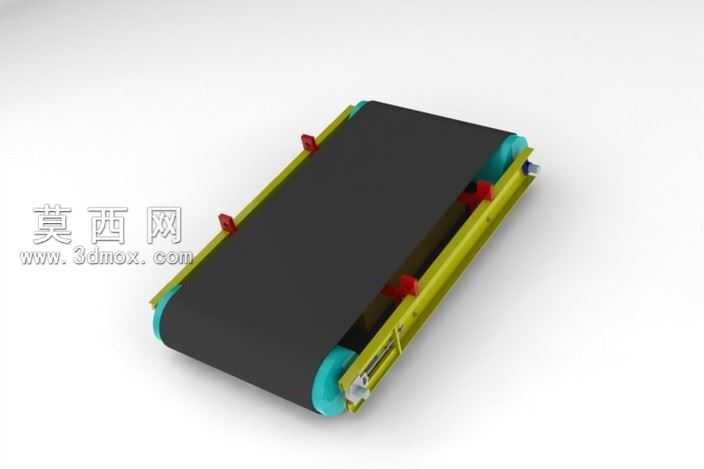

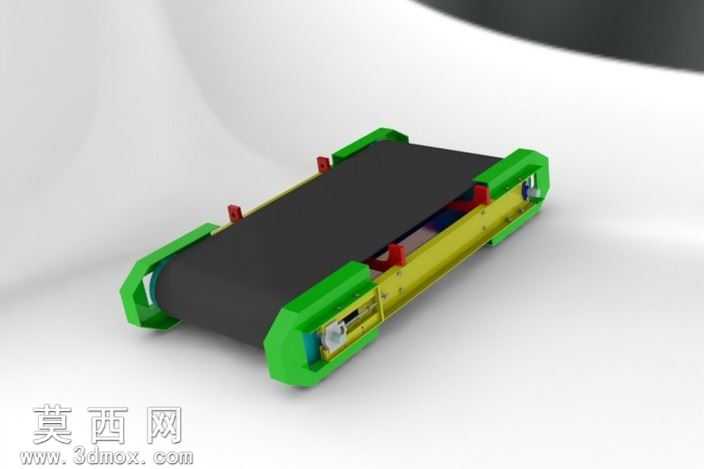

本作品为电磁阀控制的小型带式输送机三维建模成果，整体采用紧凑化布局设计，适配短距离轻型物料的定点输送场景。建模阶段首先完成整体框架的参数化搭建，两侧端架采用模块化设计思路，预留辊筒安装位与电磁阀组件的固定接口，机架主体采用钣金折弯结构的建模逻辑，还原了型材拼接的装配关系，各部件的连接孔位、安装基准均按照实际加工标准预留，保证模型可直接对接生产工艺参考。辊筒组件分为主动辊与从动辊，主动辊端预留电磁阀驱动的连接结构，建模时还原了辊筒的轴肩、轴承安装位的细节，输送带采用柔性材质模拟，建模时通过曲面偏移与加厚命令完成带体结构，同时还原了带体张紧后的形态，表面做哑光粗糙质感处理，模拟工业输送皮带的摩擦面特性。材质渲染阶段，两侧端盖采用亮绿色工程塑料材质，添加轻微的磨砂质感与边缘倒角高光，凸显注塑件的工艺特征；机架主体采用黄色金属漆材质，模拟喷涂处理的钣金机架质感，表面添加细微的颗粒纹理还原漆面效果；输送带采用黑色哑光橡胶材质，降低反光度凸显粗糙摩擦面属性；电磁阀组件与固定卡扣采用红色工程塑料与金属材质区分，各部件材质的色彩区分清晰，既方便识别不同功能模块，也让整体渲染效果层次分明。结构设计上采用电磁阀作为驱动控制核心，替代传统的电机直连方案，可实现输送动作的快速通断控制，适配需要频繁启停的间歇式输送场景，机架两侧预留的调节槽可实现从动辊的位置调整，以此完成输送带的张紧度调节，整体结构无冗余部件，装配逻辑清晰，各活动部件的运动行程均在建模时做了干涉检查，保证辊筒转动、带体运行时无结构碰撞。设计思路围绕小型化、易装配、易维护的核心需求展开，所有外露部件均做圆角处理避免锐边，各功能模块采用分体式建模，可单独拆分替换，方便后续根据实际使用需求调整机架长度、带体宽度，或是更换不同规格的电磁阀组件，模型整体比例协调，细节还原度高，既可以作为教学演示的结构参考，也可作为小型自动化输送工位的设计原型使用。
