滑动式杠杆切刀联动机构三维设计

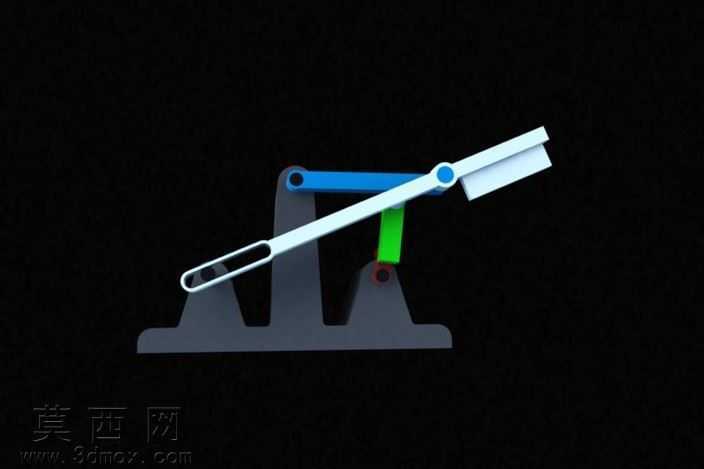

本作品为滑动式杠杆切刀联动机构的三维建模设计成果，整体采用SolidWorks完成全参数化建模，通过对机构运动逻辑的拆解还原，完整复现了杠杆驱动下切刀往复滑动的动作过程。建模阶段首先完成底座支撑结构的搭建，采用一体式L型支撑座作为机构的承载基础，对支撑座上的铰接孔位、限位凸台做了精准的尺寸约束，保证后续铰接部件的装配同轴度误差控制在合理范围内。随后依次完成驱动杠杆、滑动连杆、复位弹性件、切刀安装座的零件建模：驱动杠杆采用长条形开槽结构，槽道与支撑座上的导向销配合，实现杠杆摆动过程中的滑动限位；滑动连杆两端分别采用铰接结构连接杠杆与切刀座，将杠杆的摆动力矩转化为切刀的直线往复运动；复位弹性件采用简化的拉伸弹簧建模，赋予其符合常规弹簧刚度的虚拟材质参数，模拟机构完成裁切动作后的自动复位过程；切刀部分采用平直刀片结构，刀片与安装座之间做了嵌入式装配约束，还原实际刀具的安装固定方式。材质与渲染阶段，对不同功能部件做了差异化材质赋予：支撑底座采用深灰色哑光工程塑料材质，模拟实际教具类机构的基座质感；驱动杠杆与滑动连杆采用亮白色哑光硬质塑料材质，与底座形成清晰的视觉区分；铰接销轴采用亮蓝色金属烤漆材质，突出铰接点位的结构位置；复位弹性件采用亮绿色弹性橡胶材质，直观展示弹性部件的功能属性；切刀部分采用半哑光不锈钢材质，还原金属刀具的质感。渲染采用纯黑背景突出机构主体，打光采用双侧45度柔光，避免金属部件产生过强反光遮挡结构细节，同时对机构运动的极限位置做了角度调整，将杠杆摆动、连杆传动、切刀伸出的联动状态完整呈现，清晰展示各部件的运动配合关系。设计过程中重点验证了机构的运动干涉情况，通过软件自带的运动仿真模块模拟杠杆全行程摆动，确认开槽导向结构的行程范围满足切刀的伸出与复位需求，各铰接点的转动角度无卡滞，弹性件的伸缩行程与机构运动行程匹配，整体结构可顺畅完成杠杆驱动下的切刀伸缩裁切动作，可作为机械原理教学演示模型、小型裁切设备的原理验证模型使用。
