挠性导管接头离合器结构设计

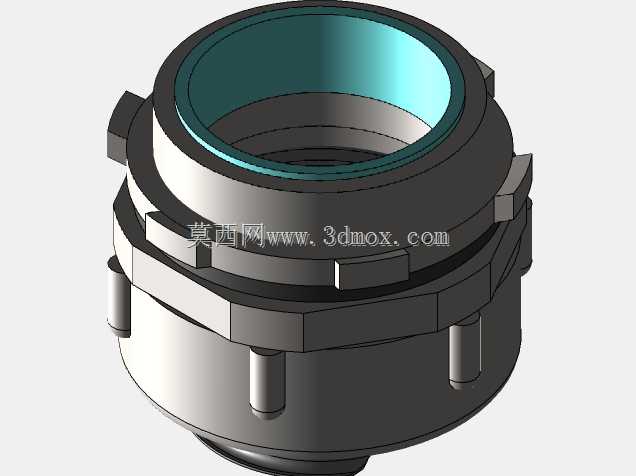

在工业流体输送、气动管路布设、机电设备管线连接场景中，挠性导管的可靠对接一直是管路系统稳定性的关键影响点，这类接头离合器主要用于实现挠性导管与设备端口、硬质管路之间的快速离合对接，兼顾连接密封性与装拆便捷性，避免传统硬连接在设备振动、管线小幅位移场景下出现的应力集中、接口渗漏甚至断裂问题。从结构设计逻辑来看，该构件采用多层嵌套式组合结构，外层设置对称分布的施力凸耳，方便安装时施加拧紧力矩，无需专用工装即可完成手动装拆，适配现场无工具的应急维护场景；中间层设置锁紧定位结构，对接到位后可通过周向旋转实现卡合锁止，防止管路受拉、受振动时出现松脱；内层为密封贴合面，加工精度控制在适配常规密封件安装的公差范围内，可配合O型圈或平垫实现端面与径向双重密封，适配低压气动、液压输送以及线缆防护套管的连接需求。从安装边界来看，该接头整体为回转体结构，最大外径处的凸耳为周向均布，安装时所需的周向操作空间仅需覆盖凸耳旋转范围即可，轴向安装长度预留了锁紧行程余量，对接时无需将导管强行轴向顶推到位，可通过旋转锁紧动作补偿轴向安装误差，适配安装空间局促、管线存在小幅偏角的布设场景。不同于常规刚性接头，该离合器结构允许对接后存在微小的角度偏转与轴向窜动余量，可抵消设备运行产生的振动传递，避免振动沿管路传导至其他精密部件，同时在需要断开管路维护时，仅需反向旋转即可解除锁止，无需破坏管路或密封件，可重复多次装拆使用，适合需要频繁通断管路的测试工位、移动式设备管线连接场景。建模过程中对各配合面的公差带做了对应匹配，锁紧卡合位置设置了到位限位台阶，避免旋转过位导致的结构卡死，外层凸耳的受力角度做了圆弧过渡处理，减少手动操作时的应力割手问题，同时保证拧紧时的力矩传递效率，内层通径保持全通无缩径结构，不会对管路内的流体输送或线缆穿设造成额外阻力，适配同通径规格的各类挠性导管连接需求，在机床气动管路、自动化设备线束防护套管、小型液压系统管路连接中都有较高的适配性。
