1/4英寸NPT螺纹直角内外丝铜弯头

这类直角内外丝弯头是流体管路系统里最常用的转向连接件之一，日常在小型气动控制回路、低压液压支路、家用净水设备管路、小型制冷机组冷媒管路、燃油设备供油支路里都能见到它的身影，核心作用是在有限安装空间内完成90度管路转向，同时实现外螺纹端与内螺纹端的不同接口转接，避免管路硬弯折造成的通径缩颈、应力集中开裂问题。

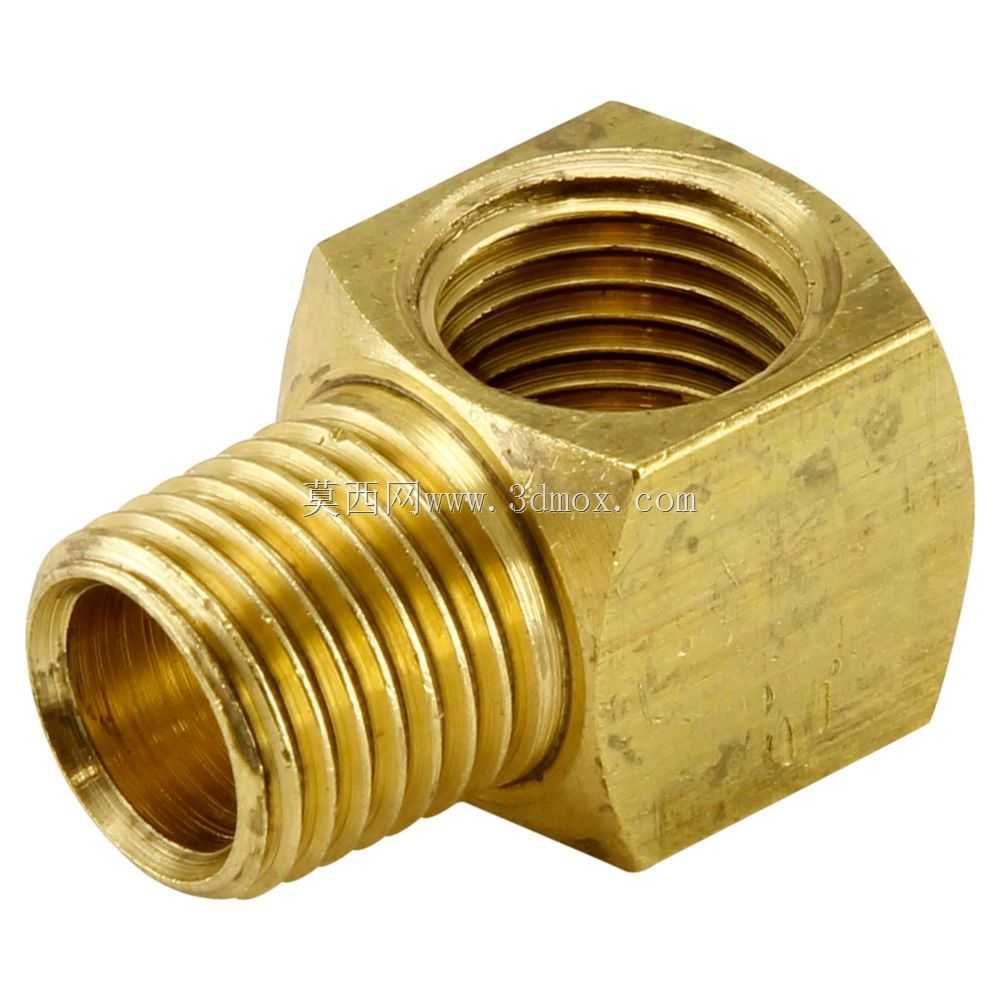

从结构设计来看，主体采用黄铜锻压成型后机加工，外螺纹端为标准1/4NPT外锥管螺纹，内螺纹端为同规格NPT内锥管螺纹，锥度1:16的设计能保证螺纹旋合后通过螺纹面的挤压变形实现密封，多数低压工况下无需额外缠绕生料带也能达到密封要求，高压工况搭配聚四氟乙烯密封带即可满足使用需求。接头的六角本体是专门为安装扳手预留的夹持位，对边尺寸符合标准管接头安装规范，使用普通活动扳手或者对应规格的开口扳手即可完成紧固，不会因为夹持力不足导致安装时打滑损伤接头表面。

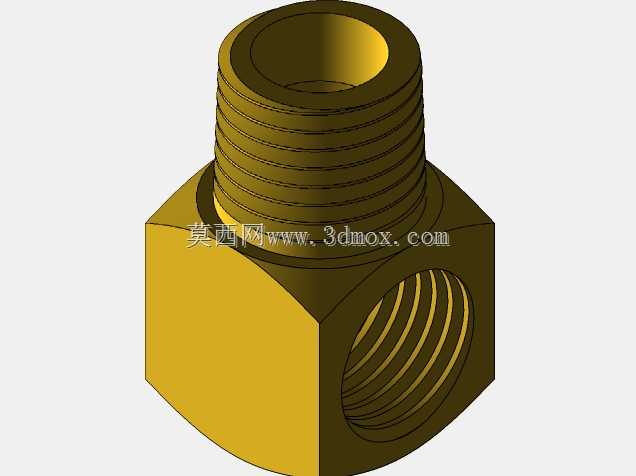

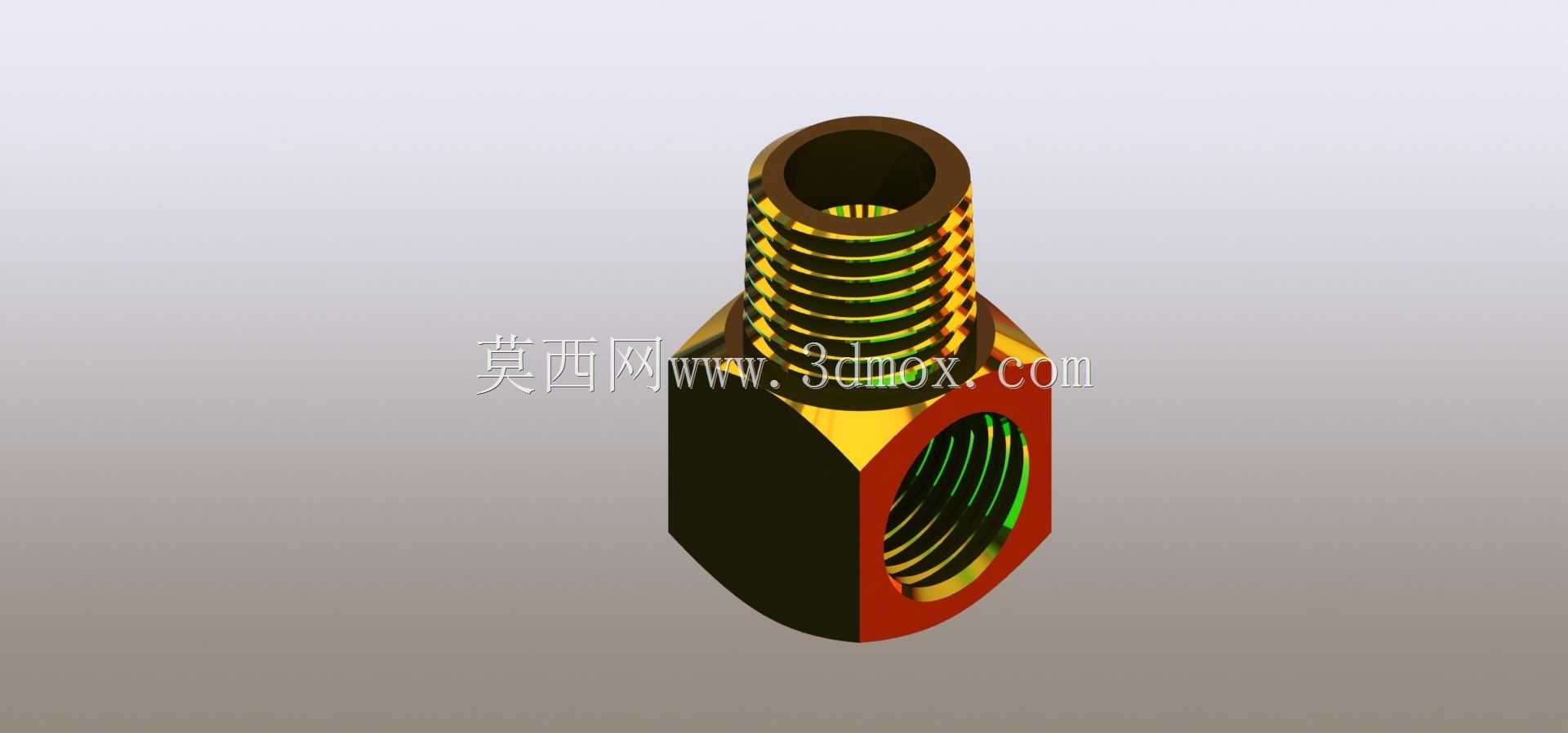

建模过程中需要重点关注几个核心尺寸边界：外螺纹的大径、中径、小径公差要符合NPT螺纹标准，螺纹收尾处的退刀槽宽度控制在1.5倍螺距左右，避免螺纹加工时出现烂牙；内螺纹的入口处做了0.5mm的45度倒角，既方便对接外螺纹的导入，也能去除内孔加工留下的毛刺，防止安装时切屑掉入管路内部造成阀件堵塞；弯头内部的流道做了等通径设计，转角处采用圆弧过渡，尽可能降低流体转向时的压力损失，避免直角流道造成的湍流、气蚀问题，延长接头使用寿命。

安装时需要注意，外螺纹端旋入对应内螺纹接口的深度要控制在3-4牙有效啮合，过度旋入容易造成螺纹胀裂，旋合不足则会出现密封失效泄漏的问题；接头的安装空间需要预留至少15mm的扳手操作空间，避免周边管路、结构件干涉扳手的转动，实际选型时要根据管路的工作压力、流体介质特性确认黄铜材质的兼容性，若用于腐蚀性流体工况则需要更换对应不锈钢材质的同规格接头。
