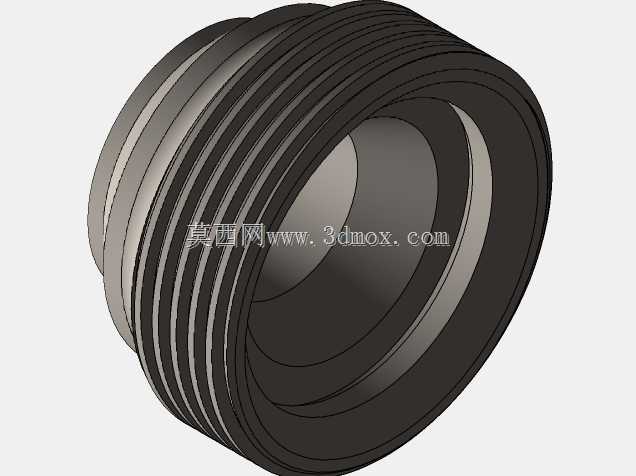

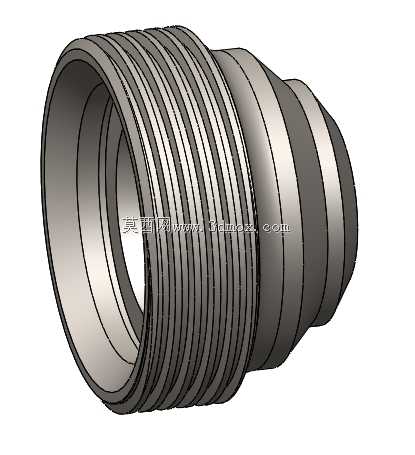

3英寸内螺纹焊接式液压快接接头结构

在油气输送场站、液压泵站管路布设、工业流体输送系统的改造与搭建场景中，这类3英寸规格的内螺纹焊接快接接头是管路快速连通作业里的核心连接件，主要承担管路断点处的快速对接与密封导通作用，可在不借助额外复杂工装的前提下，完成管路段的快速装拆，大幅缩短管路检修、临时管路布设的作业周期。从结构设计逻辑来看，接头一端采用内螺纹结构，可直接与对应规格的外螺纹管路端实现旋合密封，另一端为焊接连接端，采用XXS加厚壁厚设计，适配高压流体输送工况下的焊接装配需求，焊接端的坡口尺寸经过匹配优化，可保证现场焊接作业时的熔深达标，避免焊接缺陷导致的管路渗漏风险。接头中部的多道环形凸台结构，一方面是作为快接机构的锁紧定位基准，与配套的快接母头内的锁紧钢珠形成卡合定位，保证对接后的抗拉脱能力满足高压工况要求，另一方面凸台结构也可强化接头整体的结构刚度，抵消管路通流时产生的径向振动与轴向冲击力，避免长期交变载荷下接头出现结构变形。外形尺寸方面，接头整体为回转体结构，内螺纹端的通径与3英寸公称通径完全匹配，通流截面无突变设计，可减少流体经过接头时的压损与紊流产生，降低管路输送过程中的能耗与流致振动。安装边界上，焊接端的外径尺寸与同规格加厚焊接管路的外径保持一致，焊接作业时无需额外做变径处理，内螺纹端的螺纹旋合长度满足高压管路连接的螺纹啮合扣数要求，装配时预留的扳手操作空间符合常规管路装配工具的作业范围，快接对接端的插拔行程经过优化，对接时只需将接头插入配套母头到位即可自动锁紧，拆卸时按压母头解锁套即可快速分离，无需额外旋转操作。在液压系统的高压管路连接场景中，这类接头可承受系统额定工作压力下的持续载荷，密封面的加工精度满足液压油介质的密封要求，可避免长期运行下的油液渗漏问题；在油气输送的临时管路布设场景中，加厚的壁厚设计可抵御油气介质的腐蚀与压力冲击，焊接连接端的结构强度可满足野外复杂工况下的管路连接可靠性要求，快接结构的设计也可满足应急抢修时的快速管路恢复需求，减少故障停机时间。建模过程中对接头各段的同轴度公差做了对应匹配，保证螺纹端、焊接端与快接定位段的同轴度满足装配要求，避免对接后出现偏载导致的密封失效问题，各过渡圆角的设计也可减少应力集中，提升接头的抗疲劳性能。
