带太阳能照明的一体化废水处理站

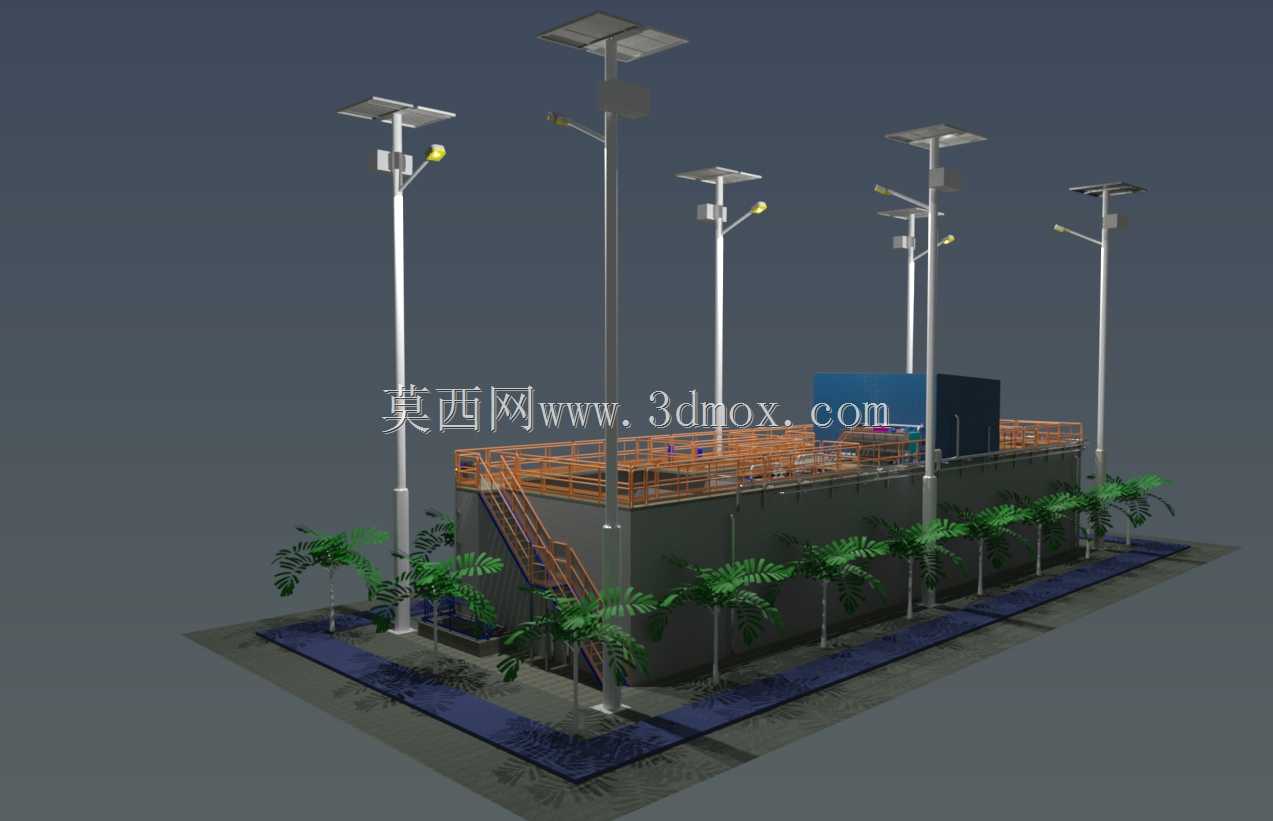

这套一体化废水处理设施的三维建模，完全贴合中小型厂区、园区分散式污水处理的实际落地场景，建模时优先考虑了户外露天布设的安装边界，整体设备主体采用矩形撬装式结构，外围预留1.2米宽的检修通道，通道边缘设置1.1米高的安全防护护栏，配套斜梯角度设置为45度，踏步采用防滑格栅结构，完全满足日常运维人员上下通行、设备检修的操作空间需求。设备顶部布设的多组太阳能路灯，并非场景装饰元素，而是针对无外接市政照明的偏远布设点位设计的配套照明单元，灯杆高度统一设置为6米，太阳能板倾角根据国内大部分区域的光照角度调整为35度，灯头朝向覆盖整个设备检修区域与周边通行道路，无需额外布设照明线路即可满足夜间运维的照明需求，大幅降低偏远点位的配套施工成本。建模过程中，处理站主体的池体结构采用模块化拆分设计，内部预留了格栅区、生化反应区、沉淀区、出水区的安装空间，池体侧壁预留了设备吊装口、管道接驳口、通风口的准确位置，所有接口的位置偏差控制在5mm以内，可直接对接后续的管道施工、设备安装图纸。设备周边的绿化隔离带建模也参考了工业厂区的实际布设规范，沿检修通道外侧设置0.8米宽的绿化种植区，种植低矮灌木，既可以遮挡设备底部的管线布设，也能起到一定的降噪隔味作用，不会遮挡设备的操作通道与检修口。整套模型的外形尺寸控制在长12米、宽6米、总高4.2米的范围内，满足普通货运车辆的运输要求，无需现场拆分即可整体转运吊装，安装时仅需做简单的混凝土地基找平，即可完成设备落位，大幅缩短现场施工周期。在功能设计上，这套设施可处理常规的生活废水、轻度生产废水，处理后的出水可达到市政管网排放标准，顶部的护栏与爬梯设计完全符合安全生产规范，避免运维人员作业时发生坠落风险，太阳能照明系统自带光控开关，天黑自动亮灯，天亮自动熄灭，无需人工操作，适配无人值守的运维场景。建模时所有结构件的连接方式都做了还原，护栏与池体顶部的预埋件采用螺栓连接，斜梯与池体侧壁的支座焊接固定，灯杆底部与混凝土基础采用法兰盘螺栓连接，所有连接节点的强度都经过校核，可承受户外10级大风的荷载，不会出现结构倾覆的问题。
