泳池循环泵组金属防护盖板结构设计

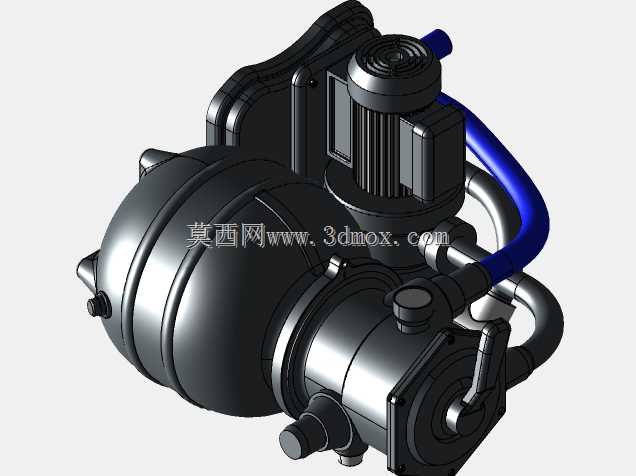

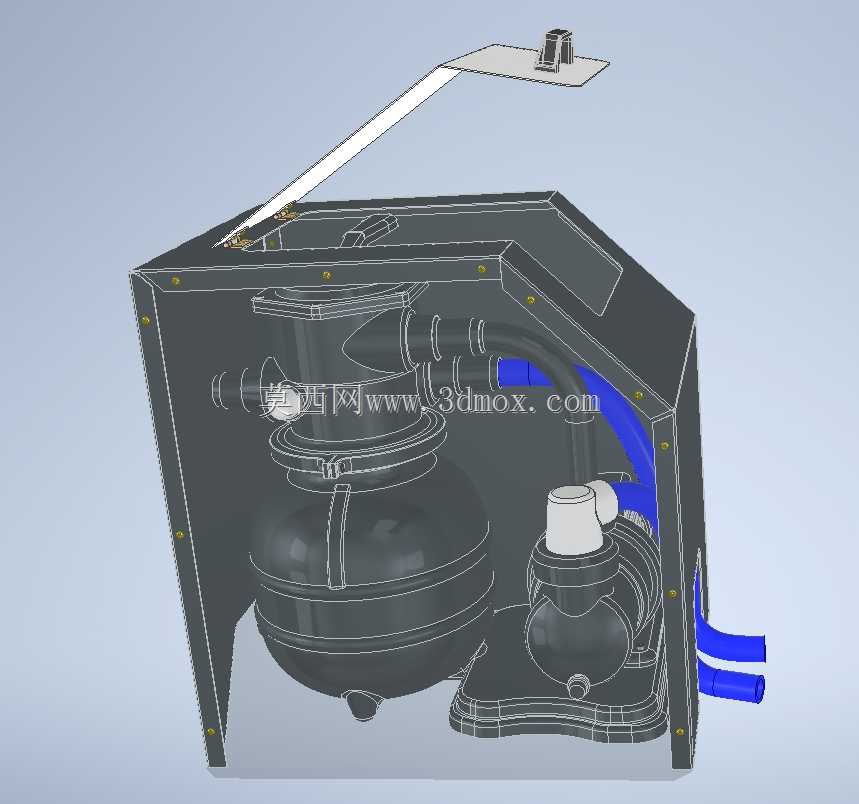

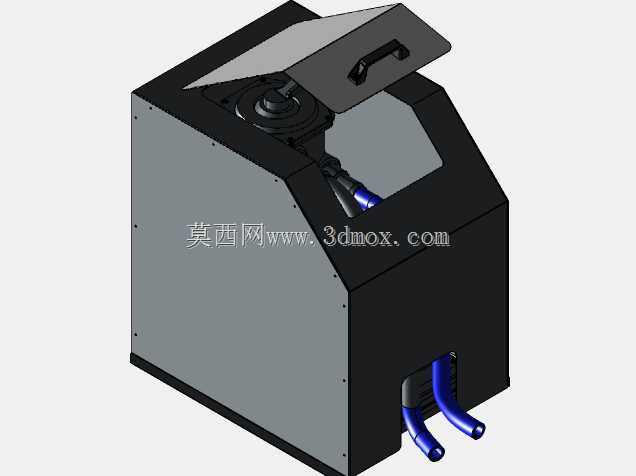

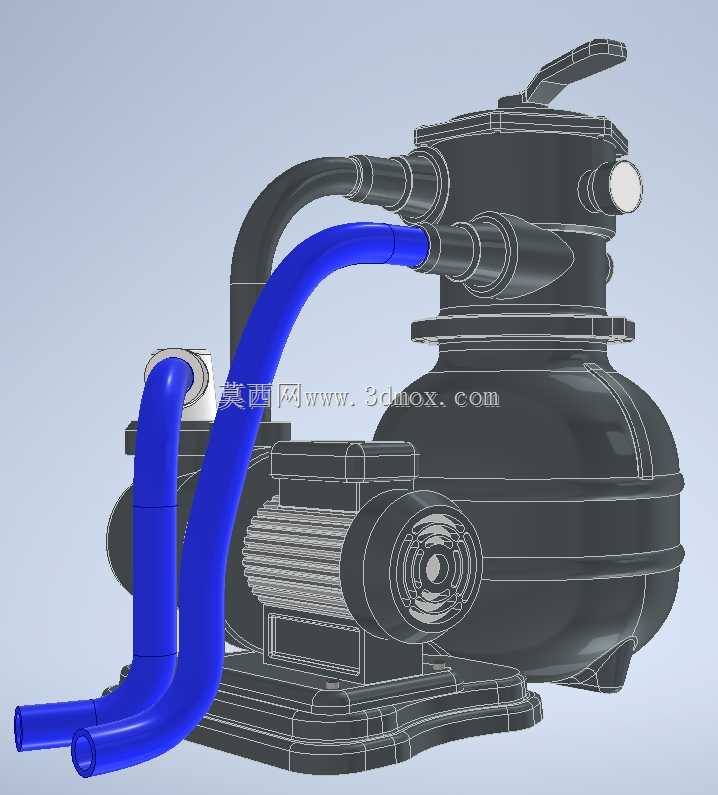

　　这款水池循环泵组的金属盖板设计，核心服务于民用泳池、景观水池的水循环过滤系统集成场景，日常工况下需要覆盖内置的循环泵、过滤罐体及连接管路，既承担外部防护作用，也兼顾设备检修的操作便利性。从结构设计逻辑来看，盖板采用薄板折弯成型的半包围框架结构，边缘预留的安装孔位可直接与泵组底座的安装螺柱对位，无需额外设计转接支架，现场装配时可直接通过紧固件完成固定，安装边界完全匹配对应规格泵组的605mm×560mm×412mm外形尺寸，不会出现与周边管路、池壁预留安装位干涉的问题。盖板顶部延伸出的悬臂式薄板结构，是专门为泵组顶部的操作开关、排气阀预留的操作位，无需完全拆卸整块盖板即可完成日常排气、启停操作，减少运维过程中的拆装工作量。

　　考虑到泵组运行时会产生持续振动，盖板在折弯处做了局部加强筋处理，避免薄板长期受振动影响产生共振异响，同时盖板与内部泵体、过滤罐之间预留了足够的安全间隙，不会因为加工公差或者运行振动导致盖板与内部运动部件、管路接头产生摩擦。内部管路布局在盖板的避让设计上也做了对应考量，侧边预留的管路过孔刚好匹配进出水蓝色软管的外径，过孔边缘做了卷边处理，避免穿管时划伤管路外壁，也能减少管路振动传递到盖板上的振幅。这类防护盖板的设计不需要过高的加工精度，采用常规钣金冲压、折弯工艺即可批量生产，表面做防锈喷涂处理后即可适应水池周边高湿度的使用环境，长期使用也不会出现锈蚀掉漆的问题。在三维建模过程中，需要重点核对盖板与内部各部件的间隙尺寸，

　　尤其是泵体接线端、过滤罐快拆端的预留空间，要保证后期更换滤芯、检修接线时，盖板拆卸不会被周边部件卡滞，同时盖板的合页或者固定件位置要避开管路接头，方便日常运维操作。不同于全密封的泵罩设计，这款半包围盖板在侧面预留了自然通风间隙，能够帮助泵组运行时散热，避免封闭空间内温度累积影响电机使用寿命，同时也能阻挡大体积杂物落入泵组内部，减少杂物缠绕叶轮的故障概率。
