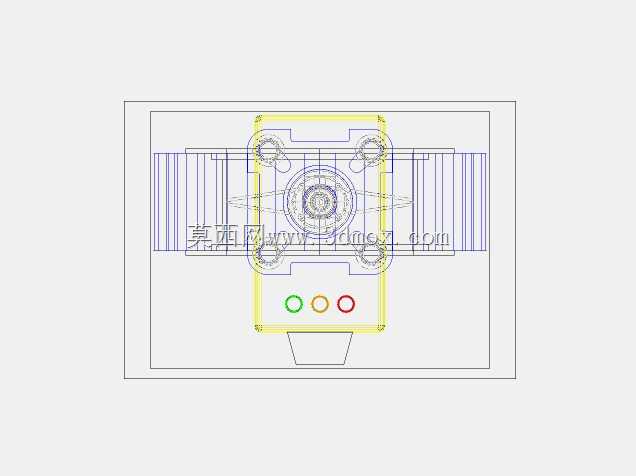

PN16电动法兰式软密封蝶阀结构设计

这款公称通径80毫米、公称压力PN16的电动蝶阀，主要面向给排水、暖通循环水、低压化工流体输送等管路场景做截断或流量调节使用，相比手动蝶阀，它适配远程自控系统的接入需求，无需人工现场操作就能完成阀位的切换与开度调整，在楼宇自控、厂区工艺管网、污水处理站的管路系统中应用十分普遍。从结构设计来看，阀体采用法兰式连接结构，两端法兰的螺栓孔排布完全匹配PN16压力等级的管路法兰标准，安装时无需额外加工转接件，直接对接同压力等级的管路法兰即可，安装边界清晰，现场施工时只要预留出电动执行机构顶部的接线与检修空间，就能满足后期维护需求，不会出现和周边管路、支架干涉的问题。阀板采用中线型软密封结构，密封副贴合度高，低压工况下的密封性能可靠，启闭过程中阀板和密封圈的摩擦阻力小，搭配电动执行机构的输出扭矩，能轻松完成启闭动作，不会出现卡滞、启闭不到位的问题。电动执行机构和阀体之间采用标准支架连接，输出轴和阀杆通过键槽传动，传动间隙小，阀位控制精度有保障，执行机构上预留的接线端子可以直接接入PLC或者楼宇自控系统，支持开关量控制或者模拟量开度调节，能满足不同场景的控制需求。设计过程中充分考虑了现场安装的兼容性，阀体的结构长度符合通用蝶阀的尺寸规范，替换同参数的手动蝶阀或者其他品牌同规格电动蝶阀时，不需要调整原有管路的法兰间距，降低了管路改造的工作量。阀杆部位设置了多重密封结构，能避免管路内的流体顺着阀杆渗漏，同时也能阻挡外部的灰尘、水汽进入执行机构连接部位，延长传动部件的使用寿命。软密封密封圈采用嵌入式安装结构，后期如果出现密封磨损，不需要整体更换阀体，只要拆开阀板更换密封圈就能完成维修，维护成本更低。在流体通过能力上，中线蝶阀的流道通畅，流阻系数小，80毫米通径的设计能满足常规工况下的流量需求，不会产生过大的压力损失，适合对管路压损有要求的循环水系统使用。电动执行机构的防护等级满足常规室内外工况的使用要求，接线部位做了密封处理，能适应潮湿、多尘的安装环境，不需要额外加装防护外罩就能稳定运行。整体结构紧凑，相比同参数的电动闸阀、电动球阀，它的整体高度更低，占用的安装空间更小，在空间局促的管廊、设备夹层里安装优势十分明显。
