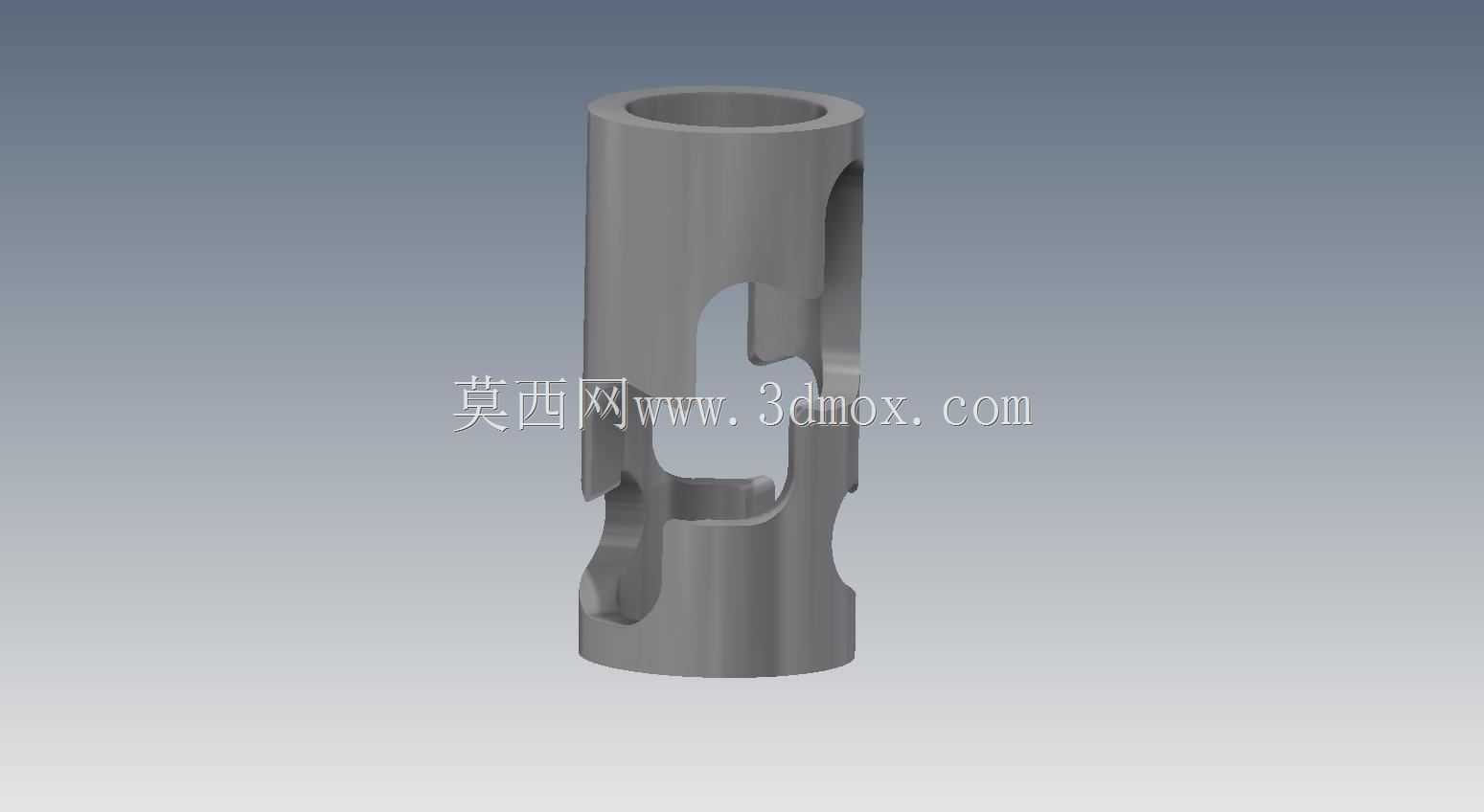

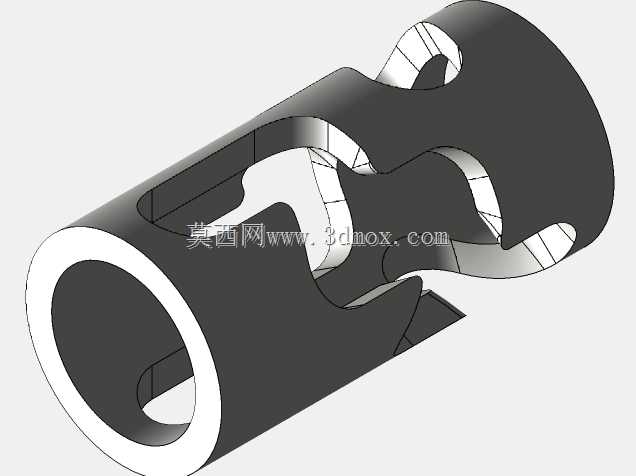

金属管材激光切割成型镂空连接套管

这类带异形镂空槽的金属套管，是管材激光切割工艺在流体输送、设备管路装配领域的典型应用零件，日常多作为管路系统的中间连接构件使用，适配不同管径的金属管路对接、转向段的过渡衔接，也可作为气动、液压管路的外置防护套管，为内置管线提供结构支撑同时预留走线、介质流通的镂空通道。从实际使用场景来看，这类零件常出现在自动化设备的气路排布、工程机械的液压管路布局、家装卫浴的金属水管接驳场景中，相比传统冲压、铣削加工的套管，激光切割成型的零件无毛刺飞边，切口热影响区极小，不需要后续二次打磨修边，装配时能直接与对接管件贴合，减少密封件的磨损风险。设计这类零件时，首先要确认套管的基础通径与壁厚，通径尺寸必须匹配对接管路的外径，保证套接时的间隙控制在0.1mm以内，避免出现介质渗漏或者管路晃动的问题；壁厚选择要兼顾结构强度与激光切割的工艺可行性，常规碳钢、不锈钢材质下，壁厚控制在1-3mm区间既能满足管路支撑的强度要求，也能保证激光切割时不会出现过烧、切不透的问题。外轮廓上的异形镂空槽并非装饰结构，每一处槽位都对应实际装配需求：长条形通槽用于管路安装时的角度微调，允许对接管路在一定范围内转动调整角度后再锁紧紧固件；端部的弧形缺口是为了避让相邻管路的焊接凸点、紧固件头部，避免装配时出现干涉；槽位的边缘都做了微小的圆角过渡，避免应力集中导致套管在受管路振动、外力拉扯时出现开裂。安装边界上，这类套管的两端为平直圆柱面，没有额外的法兰凸缘，安装时可直接套入对接管路的外侧，通过卡箍、顶丝在镂空槽的位置完成锁紧，不需要额外焊接固定，拆装维护十分便捷，也不会破坏原有管路的表面镀层。相比传统的车削后铣槽加工方式，激光切割管材一次成型的工艺能大幅缩短加工周期，小批量定制时不需要制作专用工装夹具，只要调整切割路径参数就能快速适配不同槽型、不同长度的套管需求，尤其适合设备改型、非标管路装配时的快速打样与小批量投产。实际选型时要注意，套管的整体长度要覆盖两段对接管路的套接重叠区域，镂空槽的位置要对应紧固件的安装点位，保证锁紧时顶丝或者卡箍能穿过槽位直接压紧内部管路，避免出现套管打滑、移位的问题。
